4.6 Пульт управления завесами IR03

4.6.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20.

4.6.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.6.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

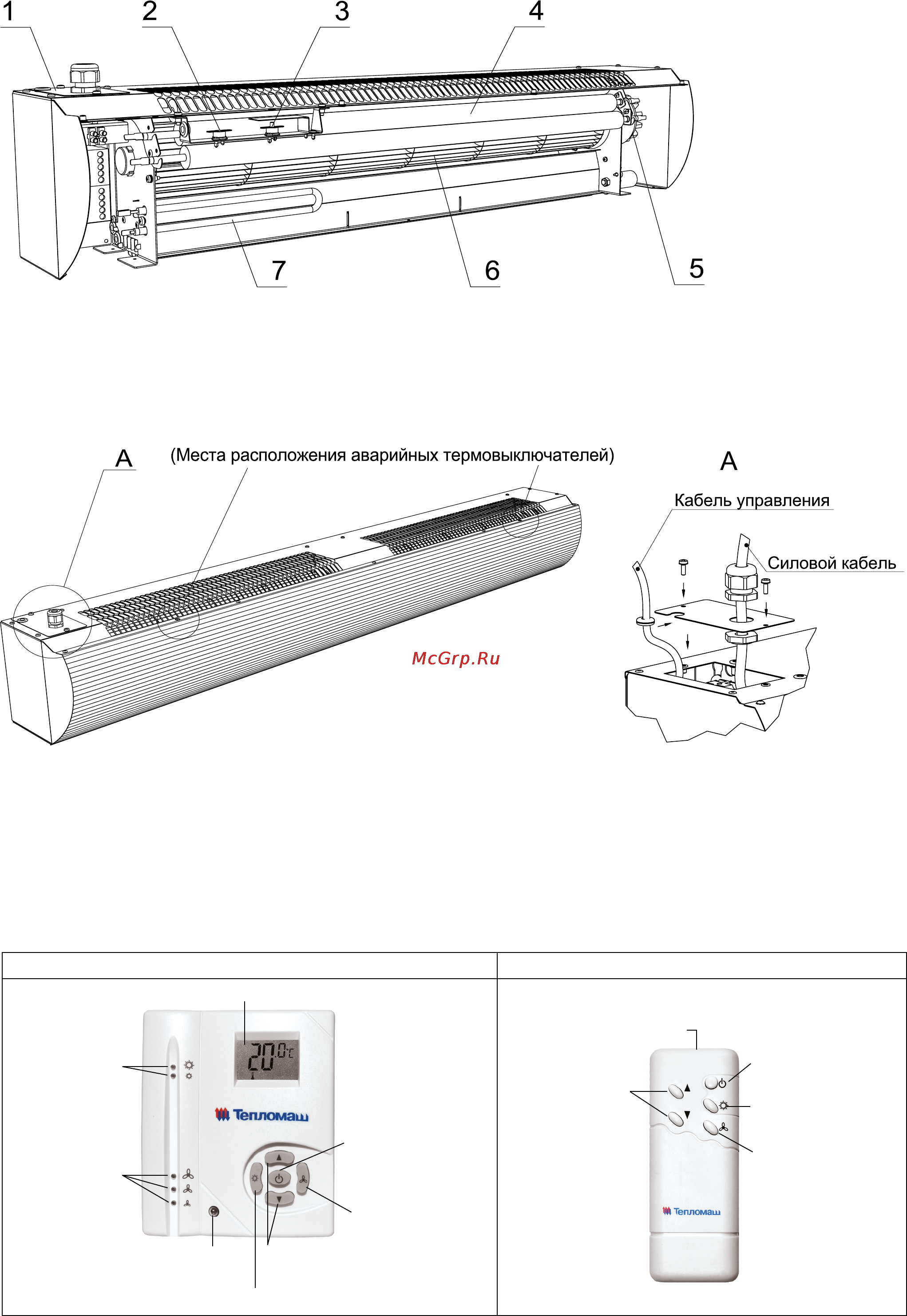

1 - Блок управления;

2 - Термовыключатель продувки остаточного тепла;

3 - Аварийный термовыключатель;

4 - Оребренные трубчатые электронагревательные

элементы (ТЭНы);

5 - Электродвигатель;

6 - Рабочее колесо вентилятора;

7 - ТЭН-резистор.

Рисунок 1. Воздушно-тепловая завеса «Бриллиант» (L=1100мм.)

Рисунок 2. Воздушно-тепловая завеса «Бриллиант» (L=1565мм, L=2085мм.)

ВыноснойпультуправленияIR03 Дистанционныйпультуправления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала
