Тепломаш КЭВ-18П4043E Паспорт онлайн [6/24] 134468

Обозначение

кнопки

Назначение Порядок работы

Включение/

Выключение

Нажмите для включения или выключения изделия

Выбор режима

нагрева

Перваяступеньнагрева:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

первой ступени нагрева, на ЖК-дисплее отобразится символ «

», далее по

истечении 6 сек. включится первая ступень тепловой мощности.

Втораяступеньнагрева(полнаямощность):

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

второй ступени нагрева при этом светодиод первой ступени нагрева

продолжает гореть, на ЖК-дисплее отобразится символ « » при этом символ

» продолжает отображаться, далее по истечении 6 сек. включится полная

тепловая мощность.

Режимвентилятора:

При трехкратном нажатии на кнопку на выносном пульте гаснут светодиоды

режимов нагрева, на ЖК-дисплее символы «

» и « » не отображаются,

далее по истечении 10 сек. выключается тепловая мощность.

Выбор режима

расхода воздуха

Режиммалогорасходавоздуха:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы малого расхода воздуха, далее включится режим

малого расхода воздуха.

Режимсреднегорасходавоздуха:

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы среднего расхода воздуха, при этом светодиод малого

расхода воздуха погаснет, далее включится режим среднего расхода воздуха.

Режимбольшегорасходавоздуха:

При трехкратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы большого расхода воздуха, при этом светодиод

среднего расхода воздуха погаснет, далее включится режим большего расхода

воздуха.

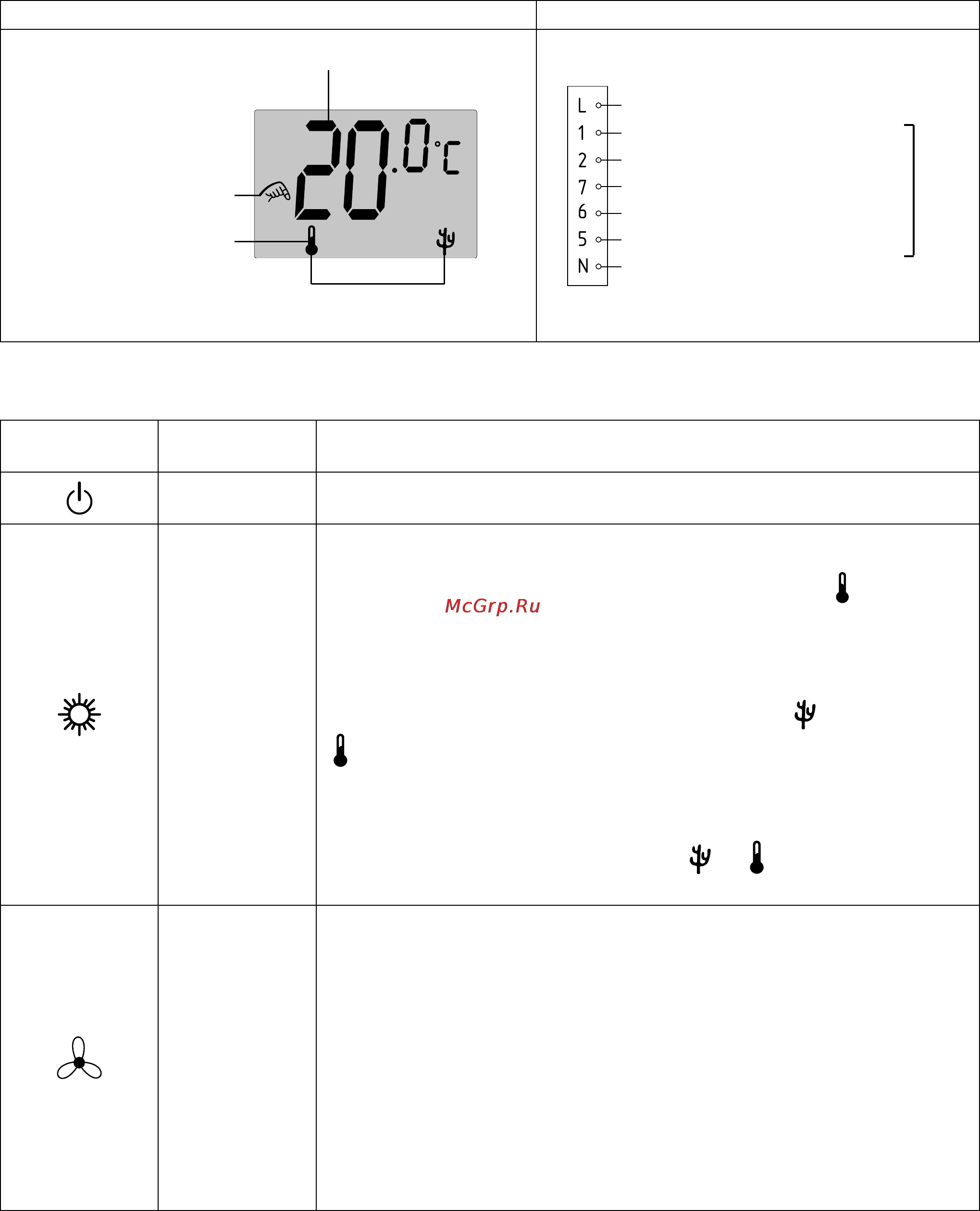

ЖК-дисплей НазначенияклеммпультауправленияIR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)

Первая ступень нагрева

Вторая ступень нагрева

Минимальная скорость вентилятора

Средняя скорость вентилятора

Максимальная скорость вентилятора

N (нейтраль)

Выходные сигналы

220В/50Гц
