7
ВНИМАНИЕ!Пультуправлениядолженбытьустановленвтомжепомещении,чтоизавеса,новнезонывыброса
струивоздухаизсопла.
4.7 Управление несколькими завесами с одного пульта IR03
4.7.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано
в таблице 1. В этом случае при подключении силового кабеля необходимо соблюдать соответственное подключение
силового кабеля к клеммным колодкам всех изделий: фазу «А» ко всем клеммам, имеющим маркировку «А», фазу «В» к
«В» и т.д. В случае подключения нескольких завес с однофазным питанием к одному пульту управления на клеммы «F»
завес должна быть подключена одна и та же фаза.
4.8 Управление несколькими завесами посредством пульта коммутации
и управления (ПКУ)
4.8.1 Для управления бóльшим количеством завес (больше чем указано в Таблице 1) или завесами разных
моделей следует осуществлять их подключение через пульт коммутации и управления для завес с электрическим
источником тепла ПКУ-Е (опция). В ПКУ-Е можно подключить до четырех групп завес. В каждой группе должны быть
подключены завесы одной модели. При подключении к ПКУ-Е завес разных моделей, они должны быть подключены к
разным группам (подключение завес разных моделей к одной группе не допускается). Завесы каждой группы должны
быть подключены параллельно к общему устройству защитного отключения (УЗО) с током срабатывания 300mA (только
для групп завес), при подключении силового кабеля необходимо руководствоваться п. 4.7 в части подключения силового
кабеля.
4.8.2 В ПКУ-Е предусмотрены контакты для подключения концевого выключателя и двух внешних термостатов
Т1 и Т2. Электрическая схема ПКУ-Е представлена на рисунке 15. Подключение и подробное описание см. в паспорте
на ПКУ-Е. На рисунке 3 показана схема подключения в системе ПКУ-E.
4.9 Подключение концевого выключателя
4.9.1 Для подключения концевого выключателя к завесе необходимо использовать БЛОК-Е (опция), кроме
случая указанного в п.4.8.2. Дополнительно к концевому выключателю можно подключить два внешних термостата
Т1 и Т2. Электрическая схема блока приведена на рисунке 14. Подключение и подробное описание см. в паспорте на
БЛОК-Е. На рисунке 4 показана схема подключения в системе БЛОК-E.
Обозначение
кнопки
Назначение Порядок работы
Установка
требуемой
температуры
При нажатии кнопок на ЖК-дисплее отобразится установленная температура
и символ «
». Необходимо выбрать и установить требуемую температуру
воздуха в помещении, далее по истечении 10 сек. дисплей покажет текущую
температуру в помещении. Регулируемый диапазон температур от +5 до +35˚С
с шагом 0,5˚С.
ПРИМЕЧАНИЕ:
1. В случае если установленная температура будет ниже температуры
окружающего воздуха, то изделие включится в режим вентилятора (все
режимы нагрева будут автоматически выключены), при этом светодиоды
режима нагрева не светятся, а символы «
», « » будут отображаться на
дисплее в зависимости от режима нагрева, который был включен ранее.
2. В случае если температура окружающего воздуха будет ниже
установленной температуры, то изделие включится в режим нагрева при
этом светодиоды и символы режима нагрева будут гореть и отображаться
в зависимости от режима, который был включен ранее.
3. При температуре окружающего воздуха ниже 0˚С вместо температуры на ЖК-
дисплее отобразится символ «LO» - выше +40˚С отобразится символ «HI»
ПКУ-E
Группа
завес 1
Группа
завес 3
Группа
завес 4
Группа
завес 2
Пульт
IR 30
Концевой
выключатель
Концевой
выключатель
Два внешних
термостата
Т1иТ2
Два внешних
термостата
Т1иТ2
БЛОК-Е
Завеса
Пульт
IR 30
ПКУ-E
Группа
завес 1
Группа
завес 3
Группа
завес 4
Группа
завес 2
Пульт
IR 30
Концевой
выключатель
Концевой
выключатель
Два внешних
термостата
Т1иТ2
Два внешних
термостата
Т1иТ2
БЛОК-Е
Завеса
Пульт
IR 30

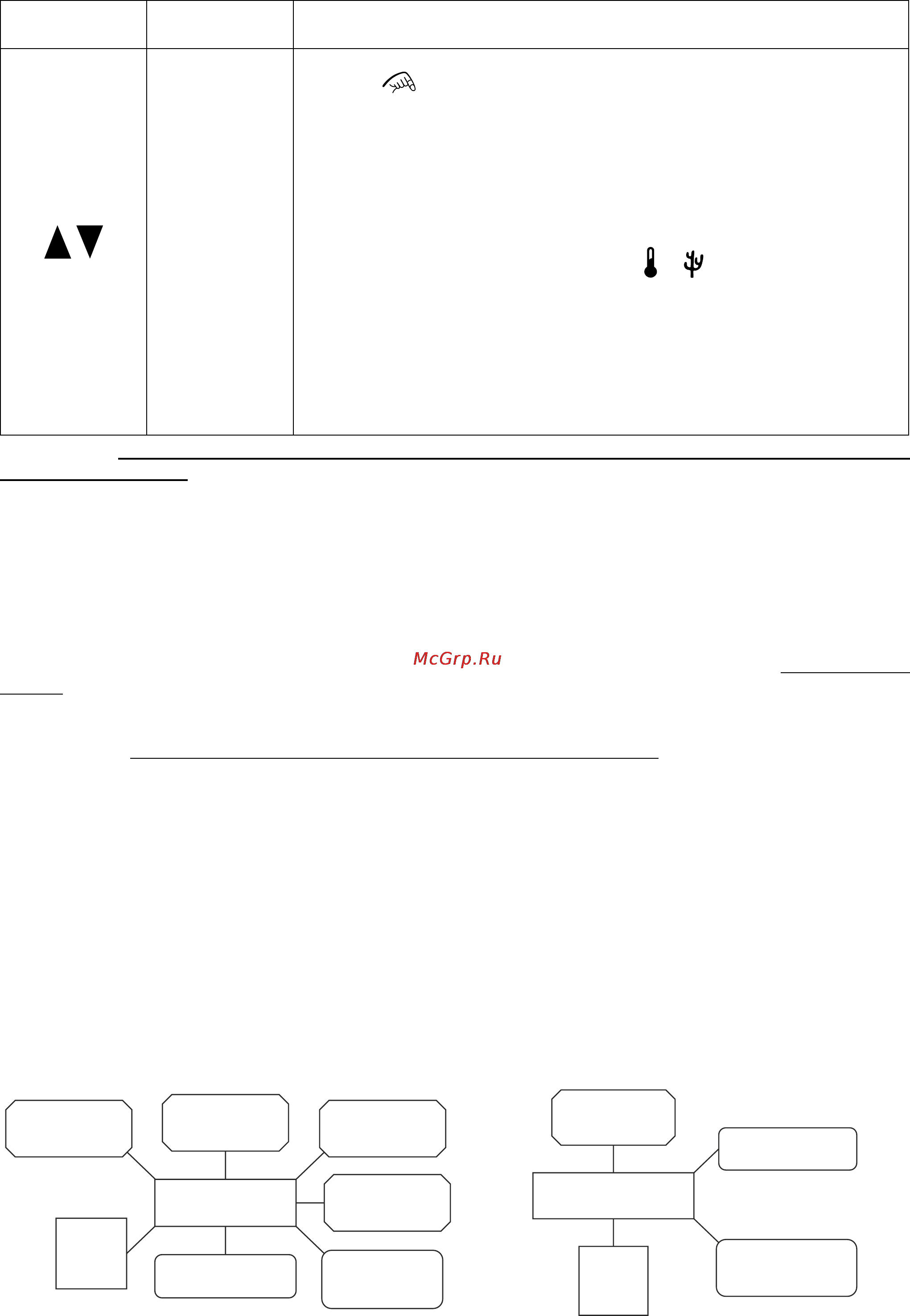

Рисунок 3. Схема подключений в системе ПКУ-Е Рисунок 4. Схема подключений в системе БЛОК-Е
