4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой

высококачественным полимерным покрытием RAL9003 (белый). Внутри корпуса расположены: вентиляторный

блок, трубчатые оребрённые электронагреватели (ТЭНы), блок двигателя, ТЭН-резистор и блок управления.

4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через переднюю панель завесы, подогревается электронагревателями и выбрасывается через сопло в

виде направленной струи.

4.3 Габаритные и присоединительные размеры приведены на рисунке 1.

4.4 Электрические схемы завес приведены на рисунках 2-4.

4.5 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.5.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20.

4.5.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта.

На выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и

ЖК-дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала,

а также отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

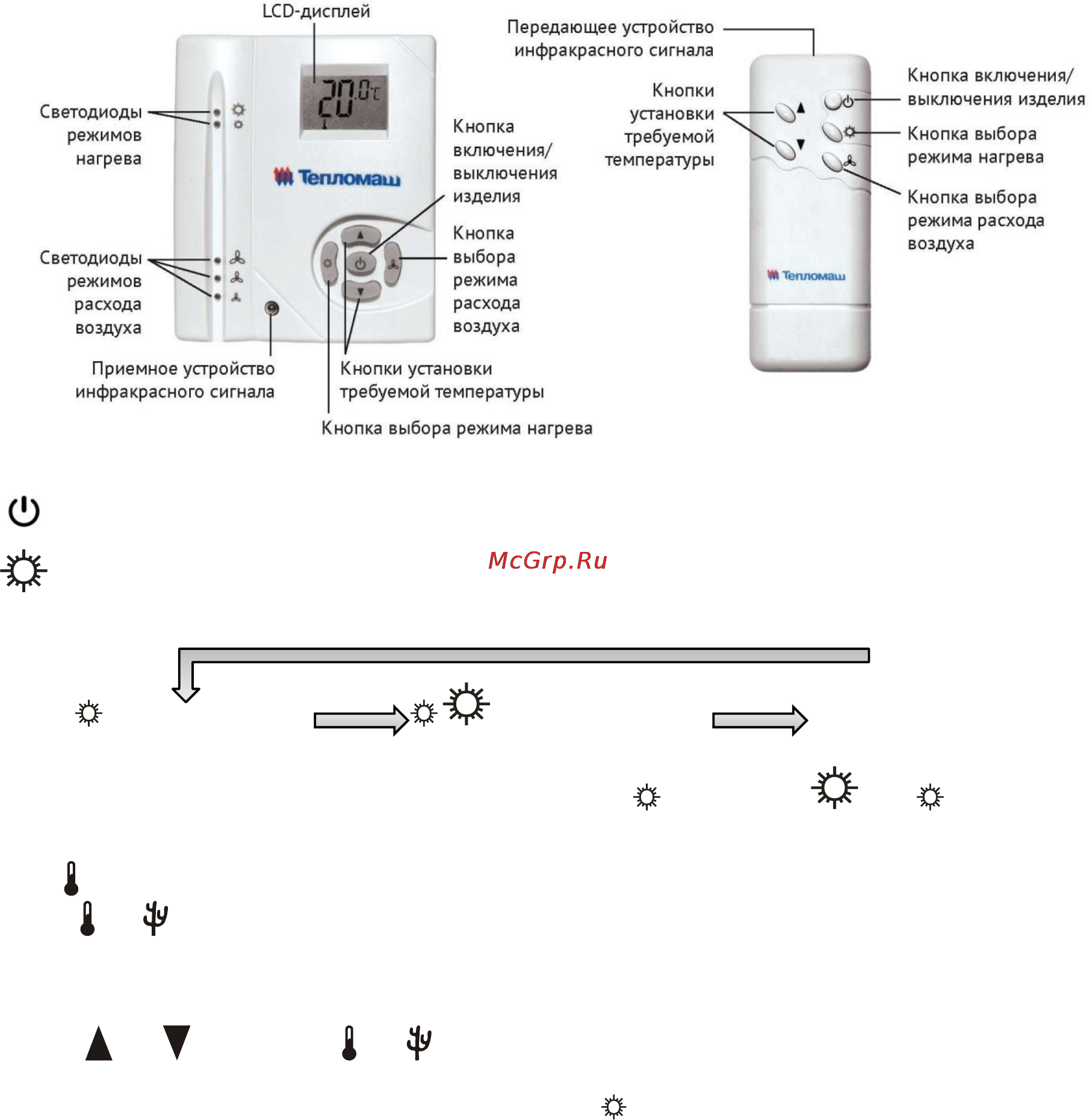

Выносной пульт управления (IR03) Дистанционный пульт управления

« »

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. В общем случае

переключение происходит по схеме:

50% мощности 100% мощности Нагрев выключен

При переключении режимов мощности напротив пиктограмм « » (50%) или « » и « » (100%) загораются

светодиоды;

Символ « » отображается на ЖК-дисплее и соответствует 50% мощности.

Символы « » и « » отображаются на ЖК-дисплее и соответствуют 100% мощности.

Светодиоды загораются только при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур. Нагреватели включаются

через 5 сек после начала свечения светодиодов, выключаются через 10 сек после гашения светодиодов при

повышении температуры или выключения нагрева кнопкой « »
