4

комплект поставки), подсоединенного к кабелю управления освещением, выходящего из завесы. Внешние виды завес с

одним и двумя вентиляторными блоками приведены на рисунке 2 и 3. На рисунке 5 даны габаритные и крепежные

размеры.

4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через перфорированные окна верхней крышки и выбрасывается через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на рисунках 5-6.

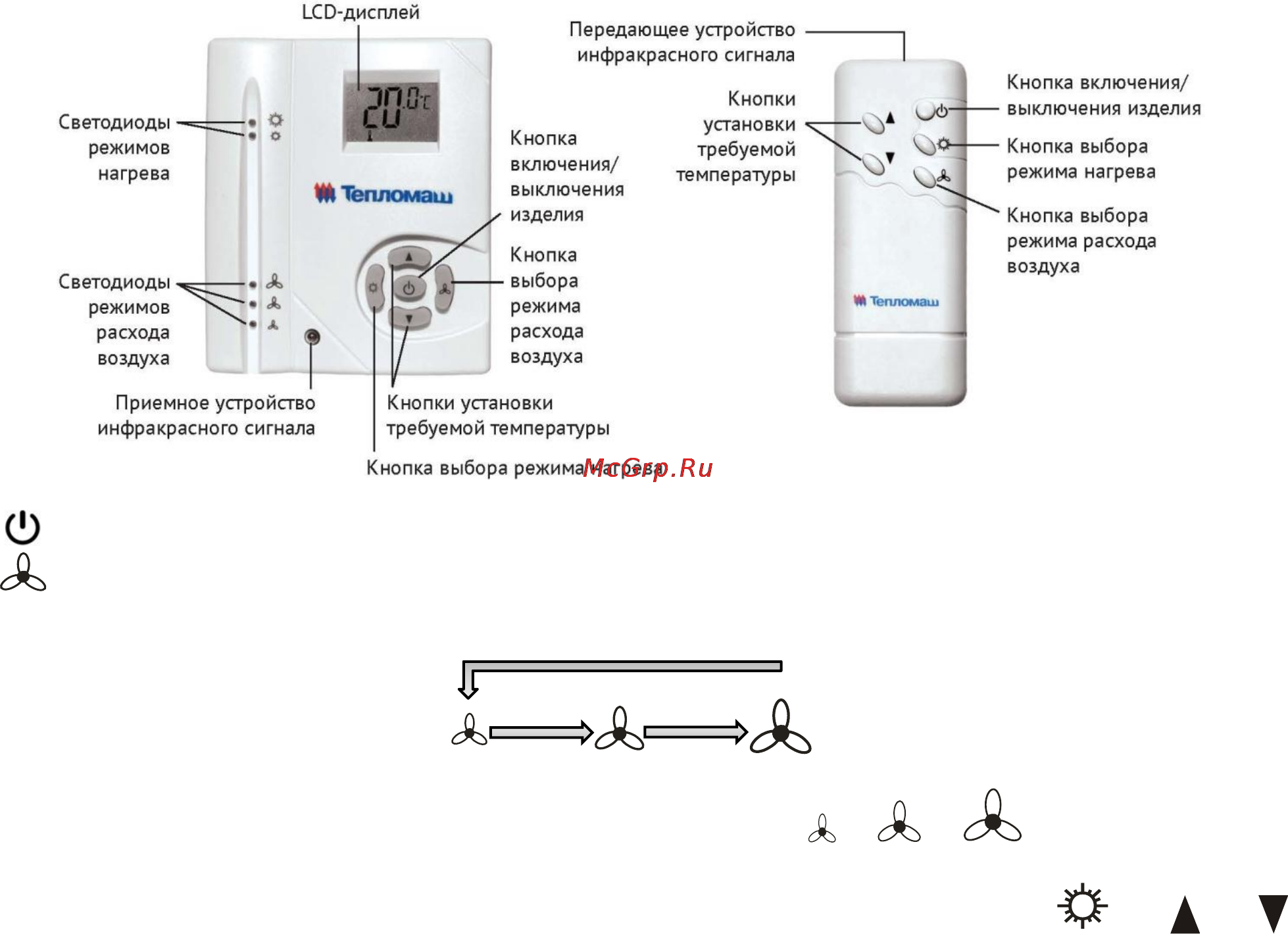

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

Выносной пульт управления (IR03) Дистанционный пульт управления

На дисплее отображается температура окружающего воздуха в пределах от 0 до +40°С.

При температуре воздуха ниже 0°C отображается символ «LO».

При температуре воздуха выше +40°C отображается символ «HI».

4.4.3 Требования к месту установке пульта изложены в описании, которое находится в упаковочной коробке

пульта.

4.5 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.5.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам на

клеммных колодках. Другими словами, при питании от однофазной сети, одну и ту же фазу надо подключить к клеммам

с маркировкой F.
