4

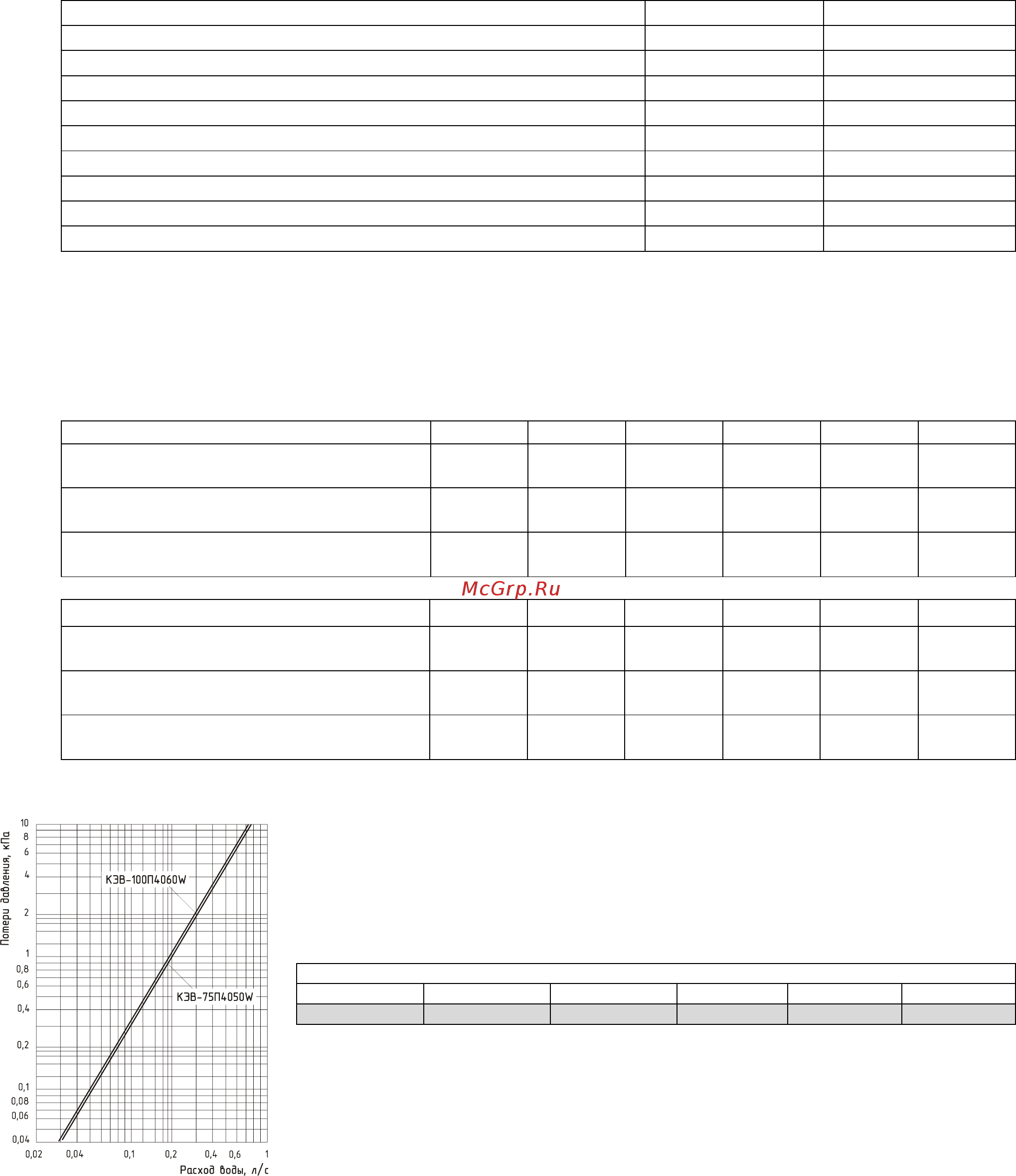

Таблица 1. Технические характеристики завес
Модель завесы КЭВ
75П4050W
100П4060W
Параметры питающей сети, В/Гц
380/50
380/50
Расход воздуха, м
3
/час
1800/2800/4500
2500/4000/6200
Скорость воздуха на выходе из сопла, м/с
13,5
13,5
Эффективная длина струи*, м
5
5
Габаритные размеры**, мм
1495x695x642
2025x695x642
Масса (без воды), кг
60
76
Максимальный ток при номинальном напряжении, А
2,1
3,0
Потребляемая мощность двигателей, Вт
540
800
Звуковое давление на расстоянии 5м, дБ(А)
60
62
* - эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины
(полуширины) проема боковой завесы только для «мягких» наружных условий (t
н
0
0
С, ветер 1м/с) и сбалансированной
приточно-вытяжной вентиляции. Любое ужесточение условий уменьшает эффективную длину струи (см. п.4.1)
** - размеры с креплением
Таблица 2. Тепловые характеристики завес при температуре воздуха в помещении +15 °С
КЭВ-75П4050W
Температура воды на входе/выходе, °С
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
макс./мин. расход
42,0/22,8
40,1/21,9
37,7/20,7
36,9/20,2
29,7/16,2
15,5/7,6
Подогрев воздуха, °С
макс./мин. расход
27/37
26/35
24/34
24/33
19/26
10/12
Расход воды, л/с
макс./мин. расход
0,15/0,08
0,18/0,1
0,29/0,16
0,4/0,22
0,4/0,22
0,21/0,1
КЭВ-100П4060W
Температура воды на входе/выходе, °С
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
макс./мин. расход
64,0/35,6
60,5/33,4
55,6/30,6
53,7/29,5
43,5/23,8
24,2/13,1
Подогрев воздуха, °С
макс./мин. расход
30/42
28/39
26/36
25/34
20/28
11/15
Расход воды, л/с
макс./мин. расход
0,22/0,12
0,28/0,15
0,43/0,24
0,59/0,32
0,58/0,32
0,33/0,18
Рис. 1. Гидравлические характеристики завес
Величина падения давления рассчитана для температуры воды 95/70 °С.
Для других температур эта величина умножается на коэффициент К.
4. Устройство и порядок работы
4.1 Завесы пригодны для защиты как смесительного, так и шиберующего действия. Допускается
установка завес, как в тамбурах, так и в открытых вестибюлях. Рекомендации по выбору завесы, её
Температура воды на входе/выходе,
0
С
150/70
130/70
105/70
95/70
80/60
60/40
K=0,93
K=0,95
K=0,98
K=1
K=1,04
K=1,12
