Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей.
Модель завесы
Параметры
питающей сети
Номинальные токи
автоматических выключателей
QF1 и QF2
Кабель 1 (2шт.)
КЭВ-24П7010Е
380В/50Гц
25А 4х4,0
КЭВ-36П7010Е 40А 4х6,0
КЭВ-42П7010Е 40А 4х6,0
КЭВ-36П7020Е 40А 4х6,0
КЭВ-48П7020Е 50А 4х10,0
КЭВ-60П7020Е 63А 4х16,0
Примечание–использоватькабелисмногопроволочнымижилами
7.3.3 Для подключения к сети (см. рисунок 1) необходимо снять крышку (3), открутив винты, завести кабели
1 через гермовводы (9) и подключить к клеммным колодкам (10), (12) согласно схеме на рисунке 3. Кабель 2 заводится
через люверс, фиксируется скобой и подключается согласно схеме на рисунке 3. Подключение концевого выключателя
и внешних термостатов Т1 и Т2 к одной завесе описаны в п.4.7.1.
7.3.4 Подключение группы (от 2 до 10) завес к одному пульту управления IR03 осуществляется по схеме
на рисунке 4. Подключение кабелей 1 и 2 показаны на рисунке 3. Кабель 1 каждой завесы подключается к своим
автоматическим выключателям и УЗО. Кабель 2 подключается только к первой завесе группы через автоматический
выключатель с номинальным током 6А. Клеммные колодки Х3 остальных завес группы остаются свободными. Схема
подключения БЛОК-Е для групп завес показана на рисунке 5. На группу завес нужен один БЛОК-Е.
7.4 Подключение пульта управления IR03
7.4.1 Пульт управления подключен к завесе на заводе-изготовителе. В случае подключения пульта управления
к завесам самостоятельно, необходимо:
– Обесточить завесу;
– Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх;
– Подключить семижильный кабель к пульту управления в соответствии с цветовой маркировкой проводов
кабеля управления и клеммной колодки пульта (см. рисунки 7-11);
– Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на корпусе, совместить
кнопки с вырезами на крышке и закрепить крышку двумя винтами.
7.4.2 Пульты управления предусматривают подведение кабеля управления 7х0,5мм
2
методом «скрытой
проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте вывода кабеля из корпуса
термостата сделать в стене углубление 50 х 10 мм.
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
4
4
A
A
L
A
A
L
N
QF1
QF3
QF2
УЗО
УЗО
B
B
N
B
B
C
C
C
C
PE
PE
100мА
6А
100мА
3PE~50/380
3PE~50/380
1N~50/220
X1
X3
X2
Электрощитовая Завеса
2
1
1
Кабель питания
цепей управления
2
2х0,5мм
Кабель питания
ТЭНов
Кабель питания
ТЭНов

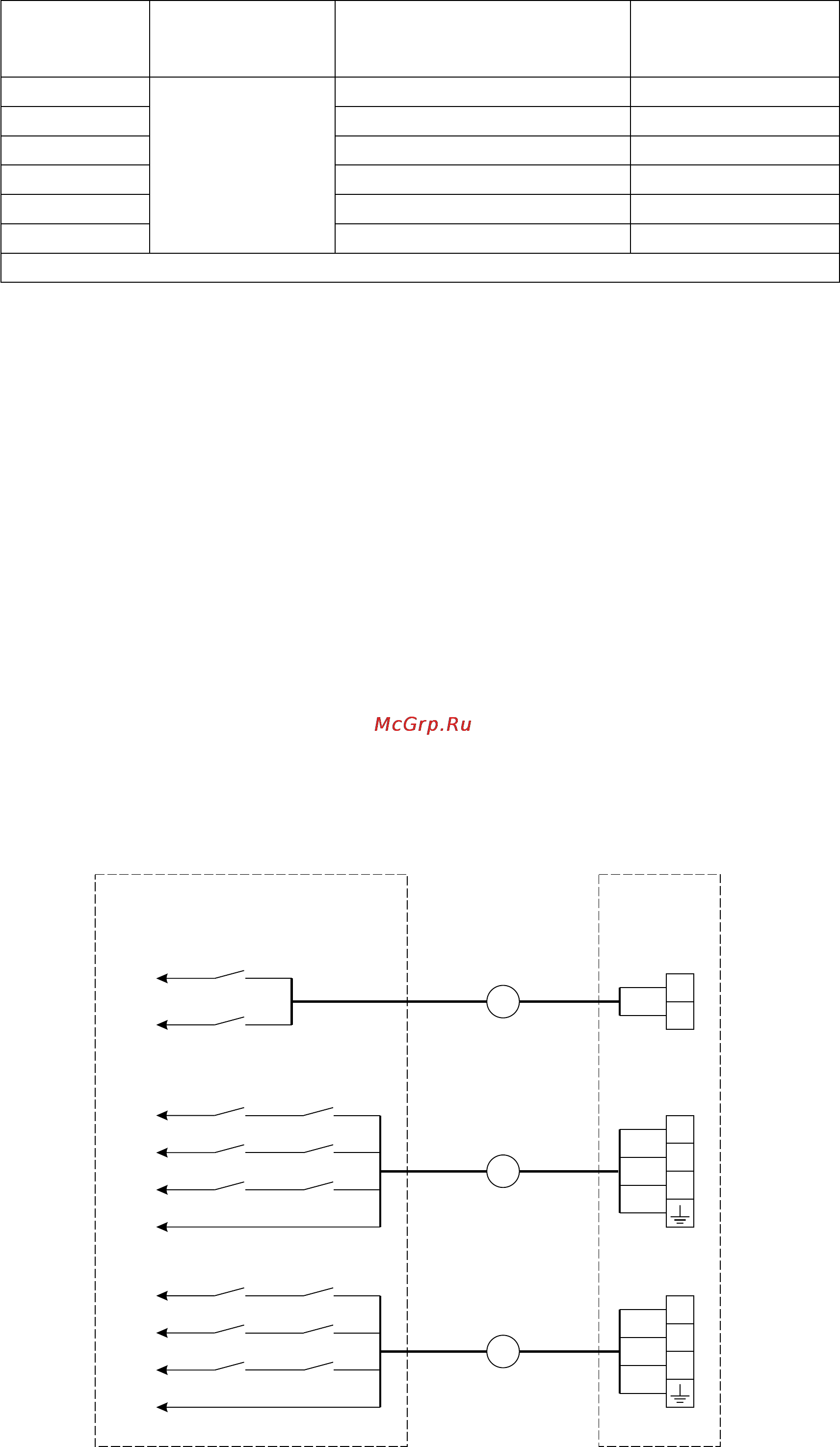

Рисунок 3. Схема подключения одной завесы к электрической сети
