Рис. 8. Крепежные и габаритные размеры КЭВ-П6160А,

КЭВ-П6161А, КЭВ-П6162А

Размеры, мм

Модель завесы L n L1 L2 L3 L4 L5

КЭВ-9П6060E; КЭВ-12П6060E;

КЭВ-18П6060E; КЭВ-П6160A

1130 2 770 934 - 737 830

КЭВ-12П6061E; КЭВ-18П6061E;

КЭВ-24П6061E; КЭВ-П6161A

1610 3 1250 1414 707 1217 1310

КЭВ-18П6062E; КЭВ-24П6062E;

КЭВ-36П6062E; КЭВ-П6162A

2130 3 1770 1934 967 1737 1830

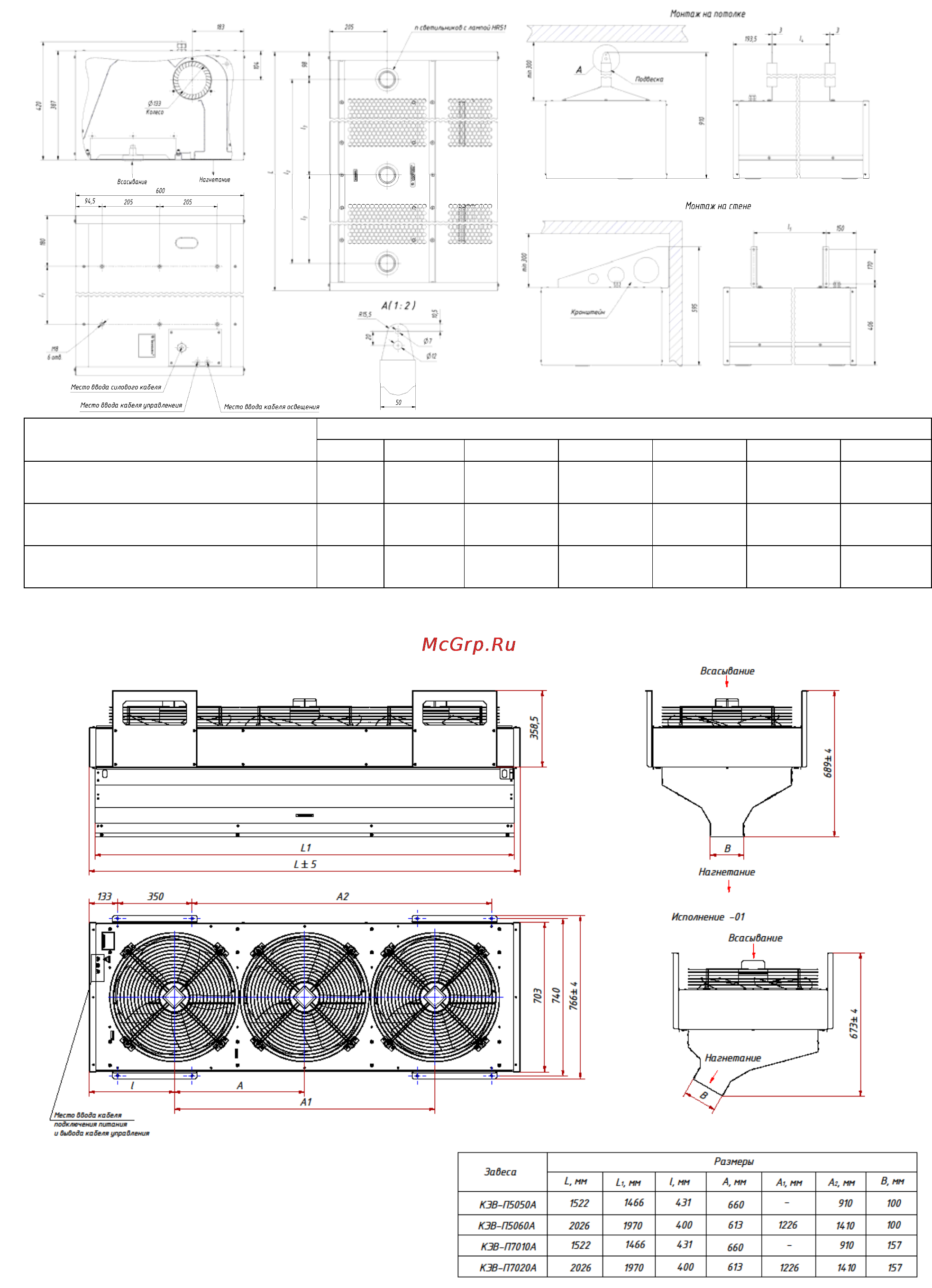

Рис. 9. Крепежные и габаритные размеры КЭВ-П5050А, КЭВ-П5060А, КЭВ-П7010А, КЭВ-П7020А
