5.4 При подключении завесы обратить внимание на п.п. 7.4-7.6. Все работы по подключению пульта управления

проводить только на обесточенной завесе с выключенным автоматическим выключателем.

5.5 При срабатывании аварийного датчика необходимо обесточить завесу, выяснить причины, вызвавшие

срабатывание, устранить их и только после этого осуществить повторное включение завесы.

5.6 Внимание! Запрещается эксплуатация завесы без заземления. Клемма заземления находится в отсеке

подключения питания. Использовать нулевой провод в качестве заземления запрещается.

5.7 Внимание! Запрещается проводить работы по обслуживанию завесы без снятия напряжения и до полного

остывания ее нагревающих элементов.

5.8 Внимание! Запрещается эксплуатировать в отсутствие персонала.

5.9 После выключения завесы с пульта управления и окончания режима продувки, завеса остается в «режиме

ожидания». В «режиме ожидания» внутренние силовые и управляющие цепи находятся под напряжением. Для

полного отключения необходимо обесточить завесу на силовом щите потребителя.

6. Комплект поставки

6.1 Воздушно-тепловая завеса - 1 шт.

6.2. Пульт управления IR03 - 1 шт.

6.2 Паспорт - 1 шт.

Отдельные поставочные единицы по согласованию с заказчиком

6.3 Пульт коммутации и управления ПКУ-ЕМ - 1 шт.

7. Требования к установке и подключению

7.1 К установке и монтажу завес допускается квалифицированный, специально подготовленный электротехнический

персонал.

7.2 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать Правила технической эксплуатации

электроустановок потребителей (ПТЭЭП) и Межотраслевые правила по охране труда (правила безопасности) при

эксплуатации электроустановок (ПОТ РМ-016-2001).

7.3 Завесы крепятся к полу через 4 отверстия  10 мм установочной плиты за анкерные болты М8 (рис. 7).

7.4 Подключение завес к сети осуществляется через автоматический выключатель и устройство защитного отключения

(УЗО) в соответствии с «Правилами эксплуатации электроустановок». Ток срабатывания УЗО – 30 мА, номинальный

ток автоматического выключателя приведен в таблице 2. При объединении завес в группы подключение УЗО следует

производить в соответствии с п.4.5.

Питание завес осуществляется от трехфазной электрической сети 380В/50Гц.

Сечение кабеля и тип автомата выбираются согласно таблице 2.

В данном изделии предусмотрено два варианта подключения силового кабеля: сверху (вид Б Рис. 2) и снизу (вид Г Рис.

2). Для подключения необходимо открутить люк монтажного блока и подсоединить жилы питающего кабеля к

клеммной колодке (Рис.9) в соответствии с маркировкой. При необходимости кабель может быть заведен в нижний

блок непосредственно из канала в полу через отверстие в установочной плите.

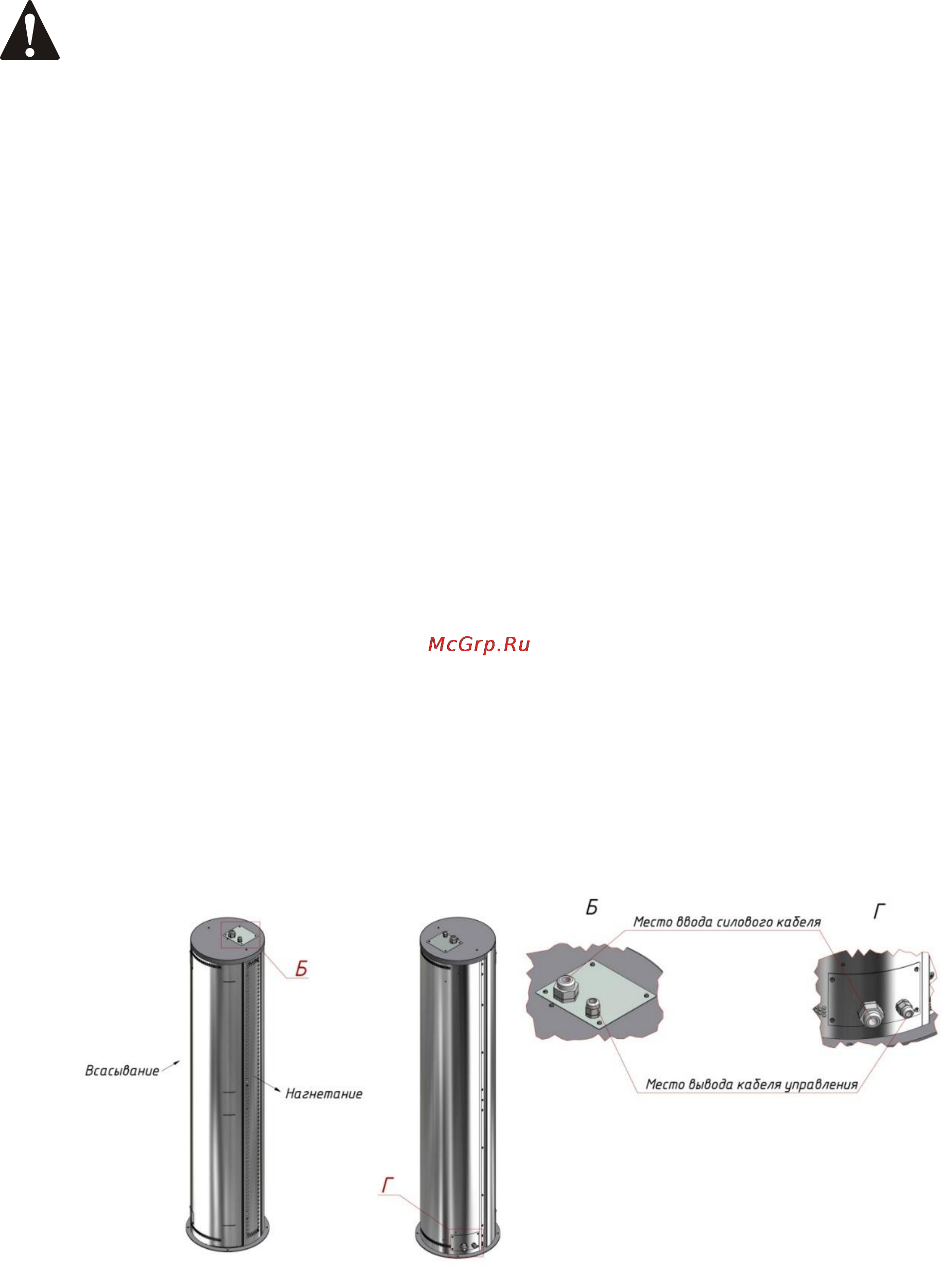

Рис. 2. Подключение силового кабеля.

7.5 Пульт управления подключен на заводе-изготовителе в верхней части воздушно-тепловой завесы (вид Б рисунка).

Аналогично силовому кабелю, кабель управления может быть подключен в нижней части завесы как сбоку (вид Г),

так и через отверстие в установочной плите.
