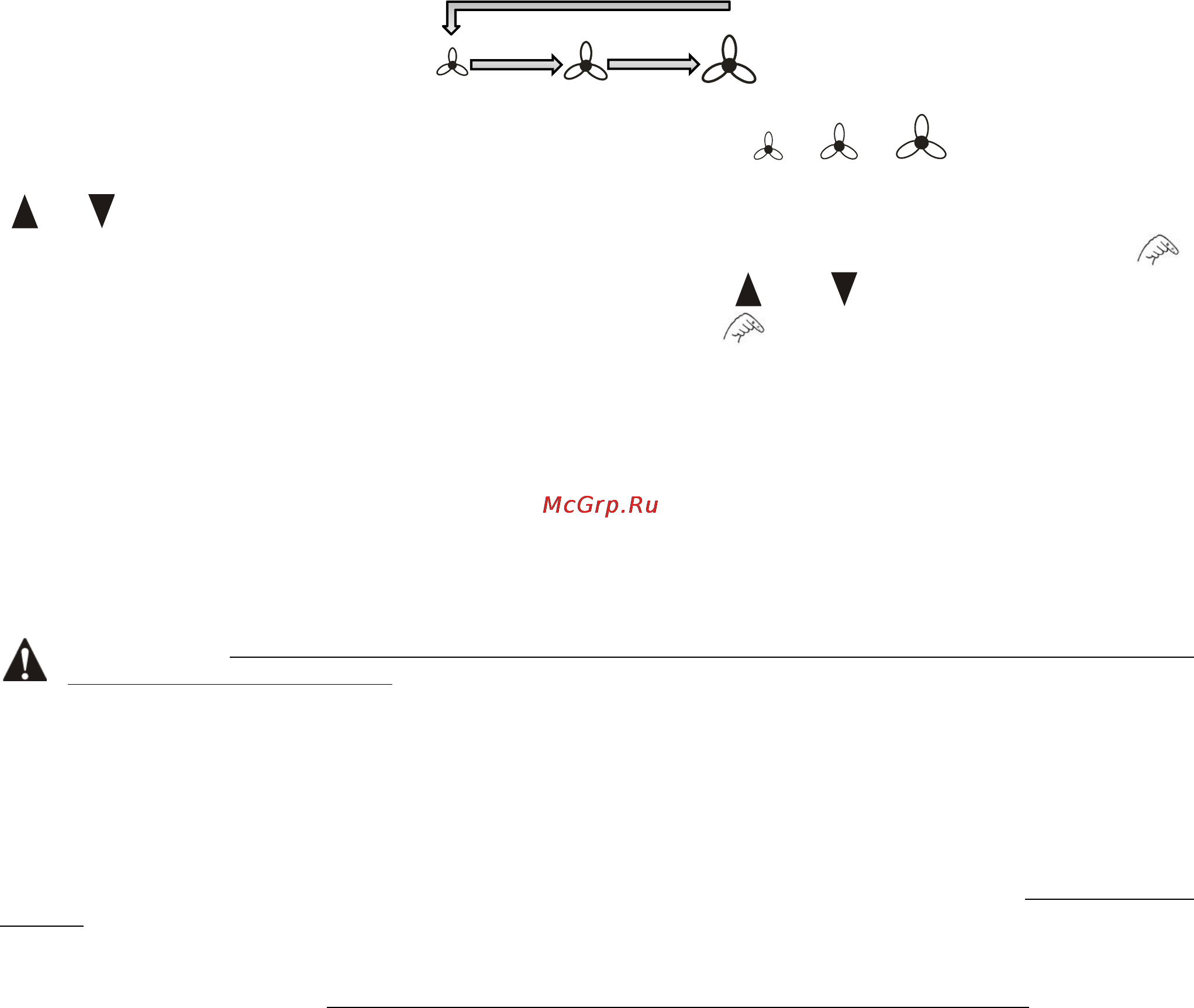

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры. При нажатии кнопок установки требуемой температуры на

ЖК-дисплее появляется значение задаваемой температуры. Задаваемая температура воздуха вместе с символом « »

появляется в момент нажатия кнопок установки требуемой температуры « » или « ». По истечении 5 секунд дисплей

возвращается к значению температуры окружающего воздуха, символ « » исчезает с дисплея.

выключены).

4.4.4 Требования к месту установке пульта изложены в описании, которое находится в упаковочной коробке

пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны

выброса струи воздуха из сопла.

4.5 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.5.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам на

клеммных колодках, т.е. для трехфазной сети, фазу А надо подключить ко всем клеммным колодкам завес, имеющим

маркировку А, фазу В к В и т.д.

подключены к разным группам (подключение завес разных моделей к одной группе не допускается). Завесы каждой

группы должны быть подключены параллельно к общему устройству защитного отключения (УЗО) с током

срабатывания 300mA (только для групп завес), при подключении силового кабеля необходимо руководствоваться п. 4.5

в части подключения силового кабеля. В ПКУ-ЕМ также предусмотрена возможность подключения концевого

выключателя на контакты «К». Электрическая схема ПКУ-ЕМ представлена на рисунке 9.

4.7 Л о г и к а р а б о т ы п р и п о д к л ю ч е н и и к о н ц е в о г о в ы к л ю ч а т е л я к П К У - Е М и

Б л о к у - Е

4.7.1 Для подключения концевого выключателя к одной завесе или к группе завес одной и той же модели в

количестве, указанном в п.4.6.1 предназначен «Блок подключения концевого выключателя к завесам с электрическим

источником тепла «Блок-Е» (опция). Электрическая схема блока приведена на рисунке 8.

4.9 Элементы автоматического регулирования (концевые выключатели) должны быть предусмотрены в

проекте и установлены монтажной организацией (в комплект поставок могут быть включены по специальному заказу)

4.10 Завесы снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев

может наступить от следующих причин:

– Входное и выходное окна завесы загромождены посторонними предметами или подвержены сильному

загрязнению;

– Вышел из строя вентилятор;

– Выключение завесы, путем полного обесточивания, минуя режим продувки;

– Тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например,

при работе в тамбуре небольшого объема). В этом случае не рекомендуется устанавливать терморегулятор на высокие
