4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9003 (белый), возможно специальное исполнение корпуса из нержавеющей стали. Внутри

корпуса расположены: вентиляторный блок, трубчатые оребрённые электронагреватели (ТЭНы), блок двигателя, ТЭН-

резистор и блок управления (рисунок 1). В интерьерных завесах встроены поворотные светильники с галогенными

лампами HR51 (maxW=50Вт, =51мм). Включение светильников производится независимо от режима работы завесы

при помощи выключателя (входит в комплект поставки), подсоединенного к кабелю управления освещением,

выходящего из завесы. Внешний вид завесы и места расположение аварийных термовыключателей приведены на

рисунке 2. На рисунке 4 даны габаритные и крепежные размеры.

4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через перфорированные окна верхней крышки, подогревается электронагревателями и выбрасывается

через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на рисунках 5-6.

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 7.

4.4.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

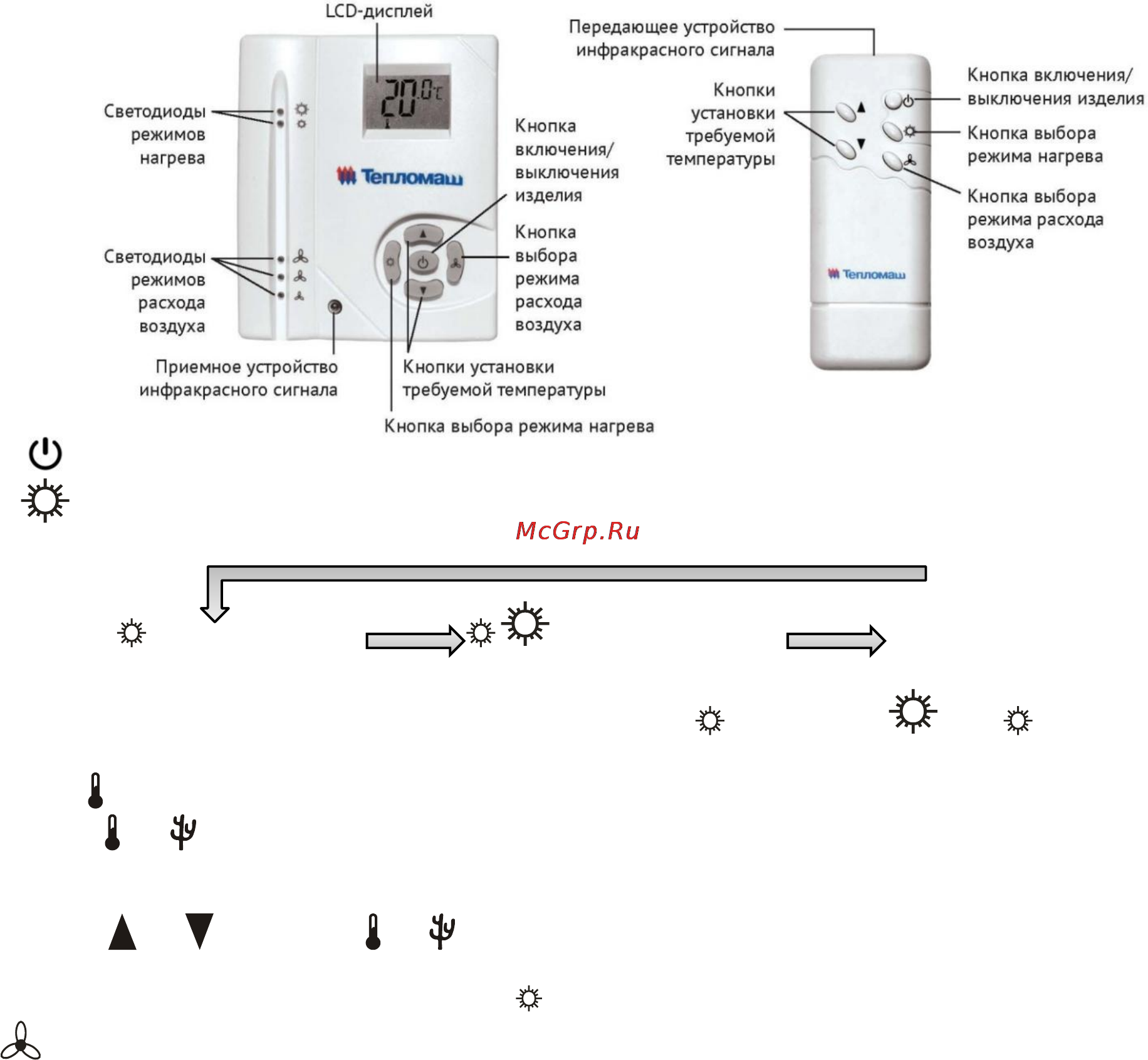

Выносной пульт управления (IR03) Дистанционный пульт управления

« »

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. В общем случае

переключение происходит по схеме:

50% мощности 100% мощности Нагрев выключен

При переключении режимов мощности напротив пиктограмм « » (50%) или « » и « » (100%) загораются

светодиоды;

Символ « » отображается на ЖК-дисплее и соответствует 50% мощности.

Символы « » и « » отображаются на ЖК-дисплее и соответствуют 100% мощности.

Светодиоды загораются только при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур. Нагреватели включаются через

5 сек после начала свечения светодиодов, выключаются через 10 сек после гашения светодиодов при повышении

температуры или выключения нагрева кнопкой « »

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:
