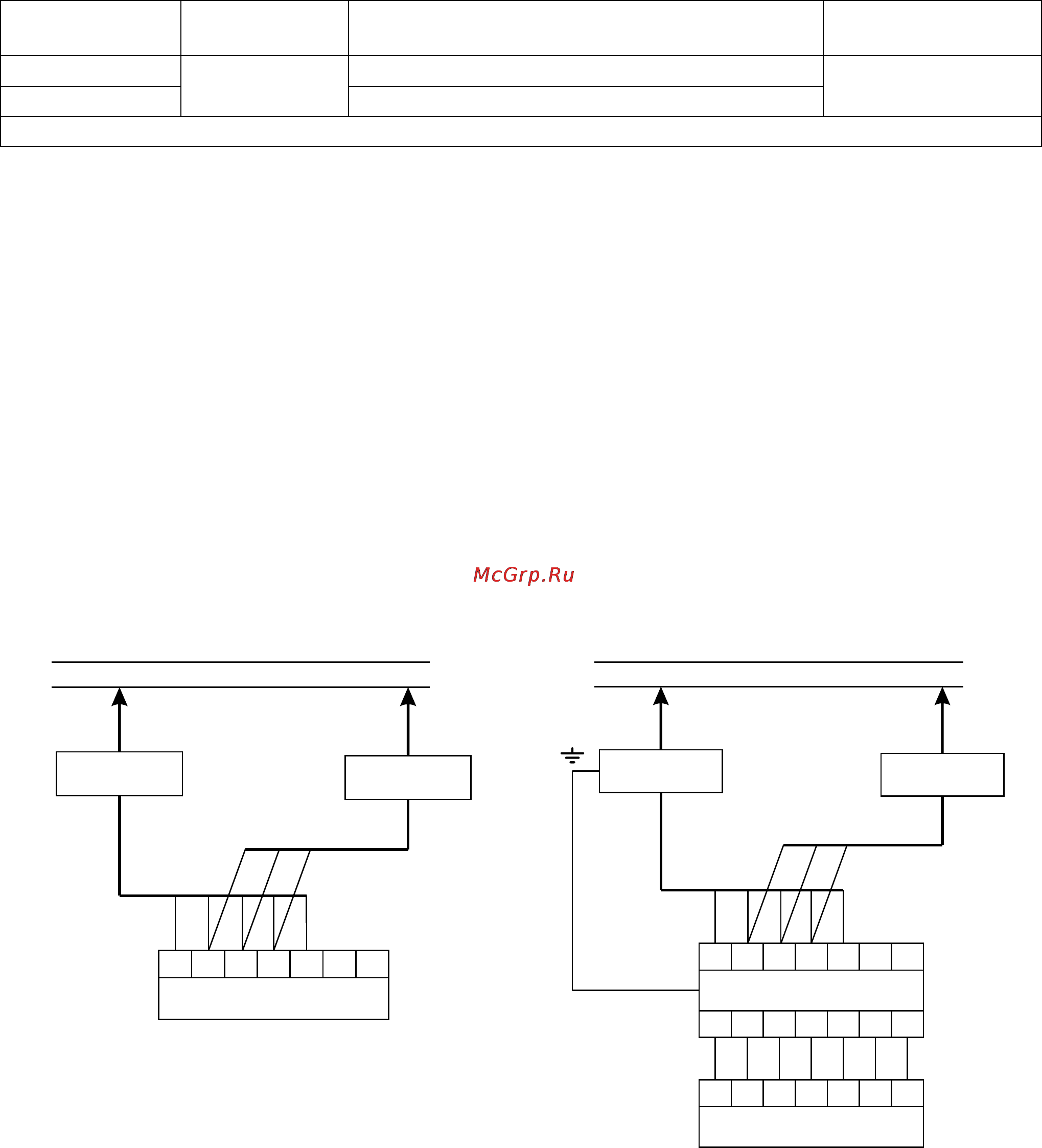

7 ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ 7 1 При установке монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5 7 2 Установка завес 7 2 1 Завесы устанавливаются как горизонтально над проемом как можно ближе к верхнему краю проема так и вертикально сбоку от проема в том числе с обеих сторон проема и крепятся к несущей конструкции с помощью кронштейнов входят в комплектность завесы В случае использования кронштейнов отличных от поставляемых заводом изготовителем или другого вида крепежа необходимо обеспечить минимально допустимое расстояние между верхней стенкой корпуса завесы и потолком стеной 300 мм 7 3 Подключение завесы к электрической сети 7 3 1 Питание завес осуществляется от трехфазной электрической сети 380В 50Гц 7 3 2 Подключение к электротеской сети осуществляется через автоматический выключатель в соответствии с Правилами эксплуатации электроустановок Номинальный ток автоматического выключателя и сечение подводимых медных проводов следует выбирать в соответствии с таблицей 3 Таблица 3 Номинальные токи автоматических выключателей и сечение медных проводов подводящих кабелей Модель завесы KЭB 170П7010W КЭВ 23 0П7020W Параметры питающей сети Номинальный ток автоматического выключателя 380В 50Гц 6А Кабель 5x1 5 6А Примечание использовать кабели с многопроволочными жилами 7 3 3 Для подключения к сети рисунок 2 вид А необходимо снять гфышку 3 открутив винты завести кабель питания через гермоввод 8 и подключить к клеммной колодке 9 согласно электрической схеме завесы 7 4 Подключение пульта управления R 1 3 7 4 1 Пульт управления подключен кабелем управления к завесе на заводе изготовителе В случае подключения пульта управления к завесе самостоятельно необходимо обесточить завесу разобрать пульт отвинтив два винта и отвести лицевую панель вверх подключить пятижильный кабель к пульту управления в соответствии с цветовой маркировкой проводов кабеля управления и клеммной колодки пульта рисунки 12 13 закрепить пульт на стене совместить фиксаторы в верхней части крышки с вырезами на корпусе совместить кнопки с вырезами на крышке и закрепить крышку двумя винтами 7 4 2 Пульты управления предусматривают подведение кабеля управления 5x0 5мм2 методом скрытой проводки При необходимости подведения кабеля наружной проводкой необходимо в месте вывода кабеля из корпуса термостата сделать в стене углубление 50x10 мм 7 4 3 Для подключения двух завес к одному пульту управления необходимо руководствоваться схемой на рисунке 4 и 4 1 Для подключения более двух завес схема на рисунке 5 и 5 1 Рисунок 4 Схема подключения двух завес к одному пульту управления 1К13 без БЛОК ХУА Сеть ЗЫРЕ 50Гц 380В Рисунок 4 1 Схема подключения двух завес к одному пульту управления 1К13 с помощью БЛОКЛУА Сеть ЗЫРЕ 50Гц 380В 9
