4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ

4.1 С помощью вентиляторов воздух всасывается из помещения, подогревается, проходя через теплообменник

и выбрасывается через сопло в виде направленной струи.

4.2 Завеса состоит из прочного корпуса, изготовленного из оцинкованной стали, стандартный угол сопла – 0°,

по заказу – 30°. Основные детали и узлы показаны на рисунке 2.

4.3 На рисунке 6 даны габаритные и присоединительные размеры.

4.4 Электрические схемы завес приведены на рисунках 7-8.

4.5 В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными

пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном

и промежуточном коллекторах расположены отводы с резьбовыми заглушками (поз.4,4а). Теплоноситель подается и

отводится через водяные патрубки DIN 1ʺ с торцевым уплотнением (поз.1) выступающие из корпуса завесы.

Величина падения давления рассчитана для температуры

воды 95/70 °С. Для других температур эта величина

умножается на коэффициент К.

Температураводынавходе/выходе,°С

150/70 130/70 105/70 95/70 80/60 60/40

К=0,93 К=0,95 К=0,98 К=1 К=1,04 К=1,12

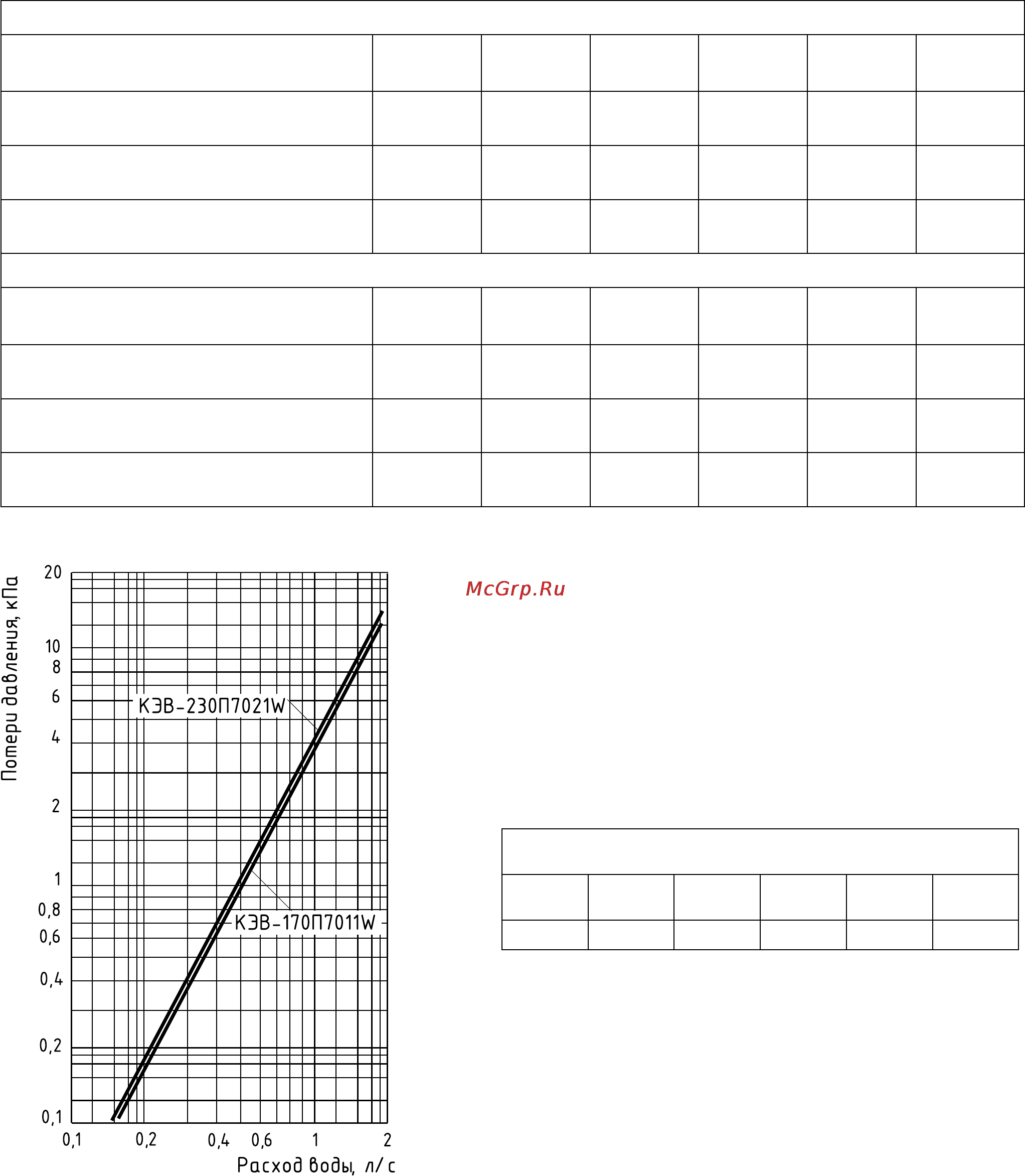

Рисунок 1. Гидравлические характеристики

Таблица 2. Тепловые характеристики завес при температуре воздуха в помещении +15ºС

КЭВ-170П7011W

Температураводынавходе/выходе,ºС 150/70 130/70 105/70 95/70 80/60 60/40

Тепловая мощность, кВт

при max/min расходе воздуха

90,3/78,5 86,0/74,7 80,9/70,2 79,0/68,5 63,6/55,1 33,3/28,7

Подогрев воздуха, ºС

при max/min расходе воздуха

27/30 26/28 24/27 24/26 19/21 10/11

Расход воды, л/с

при max/min расходе воздуха

0,31/0,27 0,39/0,34 0,63/0,54 0,85/0,74 0,85/0,74 0,44/0,38

КЭВ-230П7021W

Температураводынавходе/выходе,ºС 150/70 130/70 105/70 95/70 80/60 60/40

Тепловая мощность, кВт

при max/min расходе воздуха

133,0/118,8 125,0/111,6

114,9/89,0 110,9/98,9 89,6/79,9 50,1/44,6

Подогрев воздуха, ºС

при max/min расходе воздуха

30/32 28/30 26/27 25/27 20/21 11/12

Расход воды, л/с

при max/min расходе воздуха

0,45/0,41 0,57/0,51 0,89/0,8 1,20/1,08 1,20/1,08 0,67/0,6
