Incar CHR-6124 C Инструкция по установке онлайн

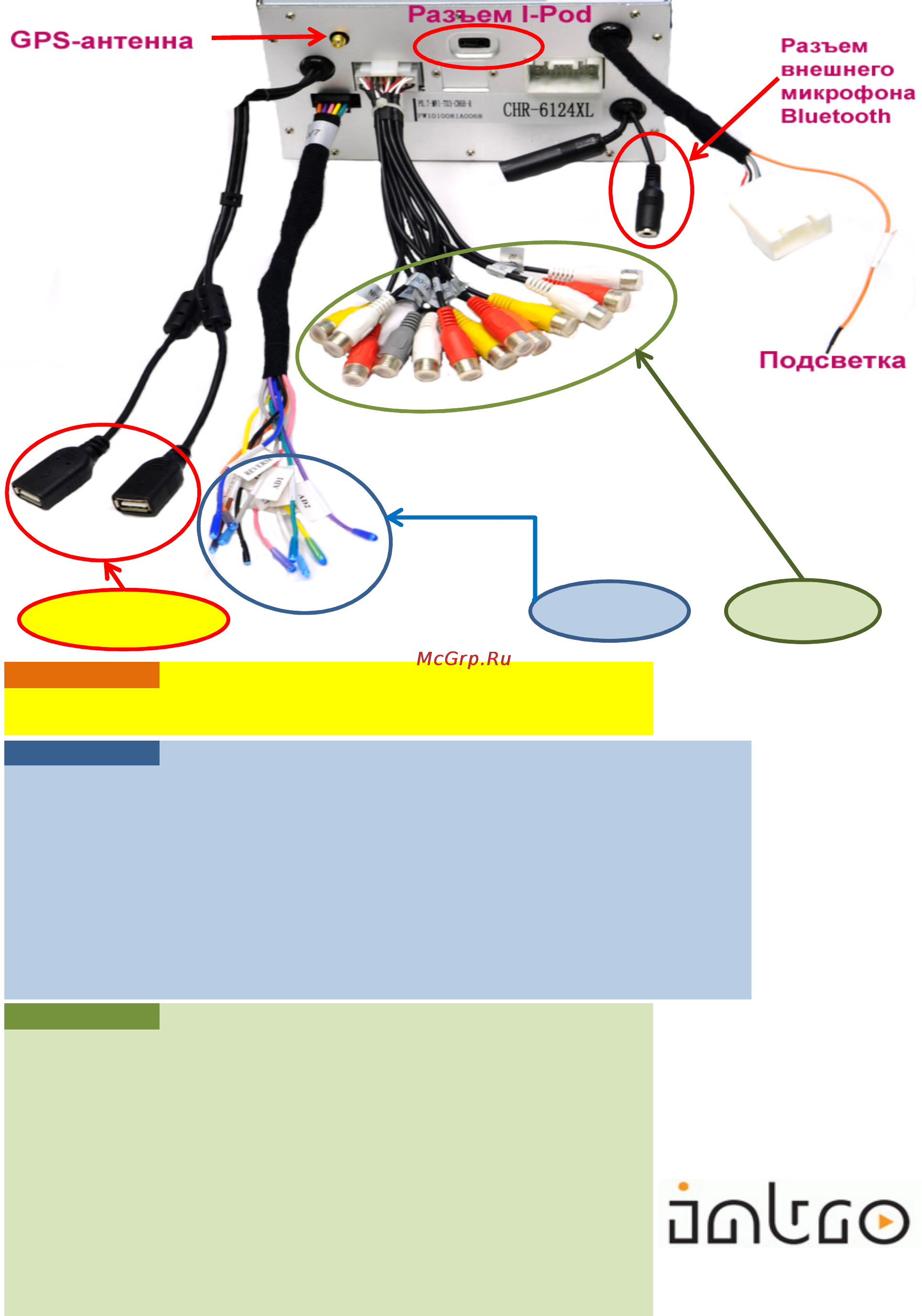

Схема установки Mitsubishi

Разъем 1 USB (Для подключения USB-Flash)

Разъем 2 USB (Для подключения USB-модема)

TV-CONT Коричн (Соединить с проводом TV-Cont ТВ тюнера)

BRAKE Розовый (Провод ручного тормоза (-))

AMP-CONT Зеленый (На включение внешнего усилителя (+))

REVERSE Синий (Для включения входа камеры (+))

ANT-CONT Белый (Управление радио антенны (+))

AD2 Фиолет (Не используется)

AD1 Серый (Не используется)

BATT+12V-OUT Желтый (Выход +12 B (MAX 500mA))

GND Черный (Выход масса)

CCD+12V-OUT Оранж (Не используется)

CCD-IN Желт (Вход камеры)

CDC-IN Оранж (Вход чейнджера)

FR-OUT Красный (Фронт правый аудио выход)

FL-OUT Белый (Фронт левый аудио выход)

RR-OUT Красный (Тыл правый аудио выход)

RL-OUT Белый (Тыл левый аудио выход)

WOOF-OUT Черный (Выход на сабвуфер)

R-IN Красный (Вход аудио правый)

L-IN Белый (Вход аудио левый)

V-IN Желтый (Вход видео)

DVD-R-OUT Красный (DVD правый аудио выход)

WWW.CARAUDIO.SU

DVD-L-OUT Белый (DVD левый аудио выход)
