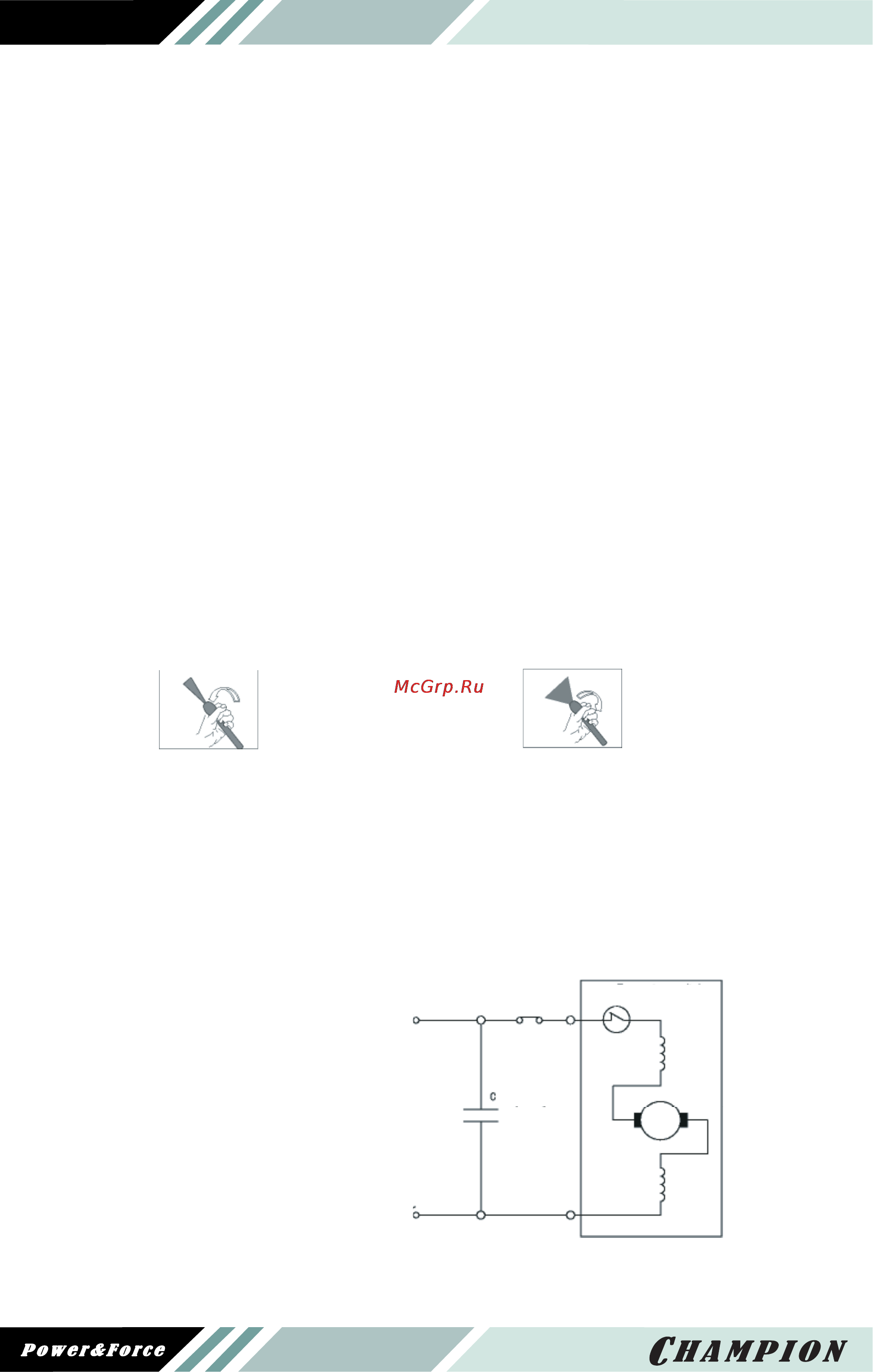

Champion HP8160 [10/14] Электрическая схема

РАБОТА

Работа

Рисунок 1 Рисунок 2

Основной

выключатель S

Емкость

Двигатель

MS Микро-

выключатель

ТР Термо-

выключатель

Переменный ток

ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ

1. Наденьте форсунку на распылитель.

2. Подсоедините шланг; убедитесь, что шланг не перекручен.

3. Подсоедините распылитель к шлангу.

4. Подсоедините распылитель к корпусу аппарата.

5. Убедитесь, что сетчатый фильтр не закупорен.

6. Для очистки сильно загрязнённых предметов добавьте моющее средство.

7. Установите аппарат в горизонтальное положение и подключите к источнику

воды. (Убедитесь в отсутствии утечек и в постоянной подаче чистой воды).

8. Вставьте вилку электропитания в розетку и включите аппарат.

10. Включите подачу воды и проверьте отсутствие утечек (см. рис. 1 и 2).

9. Установите выключатель на курке в положение «открыто», когда не используете

аппарат, блокируйте выключатель на курке регулируемой форсунки.

Нажмите на курок, чтобы выпустить воздух из насоса и шлангов.

Во время работы распылитель с рукояткой должен отключаться

не более чем на 3 минуты.

ЭЛЕКТРИЧЕСКАЯ СХЕМА
