РЕКЛАМАЦИИ БЕЗ ТЕХНИЧЕСКОГО АКТА И ПАСПОРТА
НА ИЗДЕЛИЕ C ЗАПОЛНЕННЫМ СВИДЕТЕЛЬСТВОМ
О ПУСКО-НАЛАДОЧНЫХ ИСПЫТАНИЯХ
НЕ ПРИНИМАЮТСЯ!

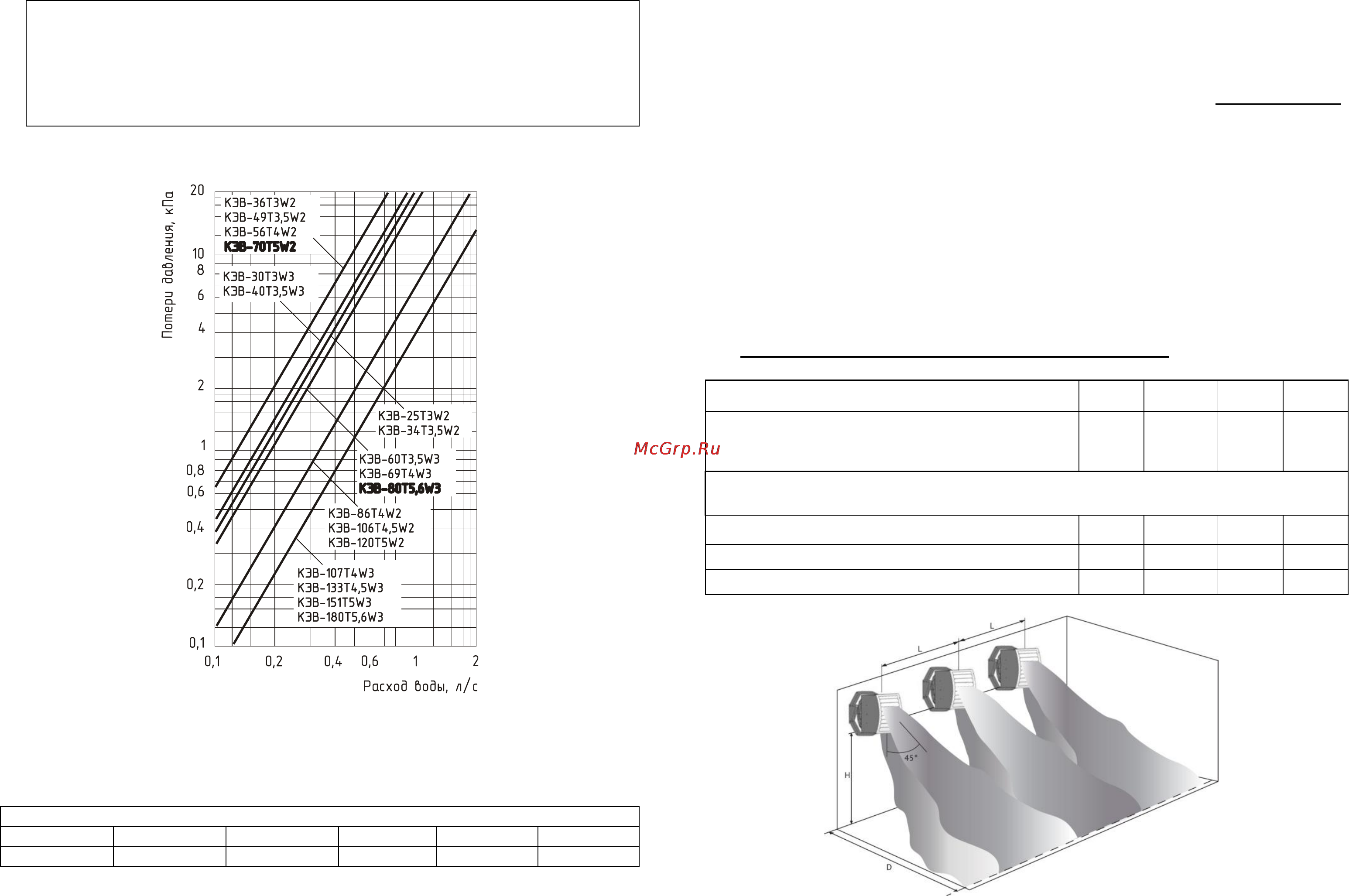

Рис. 1. Гидравлические характеристики тепловентиляторов
Величина падения давления рассчитана для температуры воды 95/70
0
С. Для
других температур эта величина умножается на коэффициент К.
Температура воды на входе/выходе,
0
С
150/70
130/70
105/70
95/70
80/60
60/40
K=0,93
K=0,95
K=0,98
K=1
K=1,04
K=1,12
-12-
и разности давлений воды входит в компетенцию проектанта (см. п.7.4).
Количество тепловентиляторов, подключаемых к одному смесительному узлу,
приведено в таблице 2.
7.12 При подключении тепловентилятора к тепловой сети без
использования смесительного узла необходима обязательная
установка водяного фильтра.
7.13 При заполнении системы водой из водяного тракта воздухонагревателя
должны быть удалены воздушные пробки.
7.14 При пуско-наладочных испытаниях тепловентиляторов
необходимо убедиться в том, что расход теплоносителя через
каждый тепловентилятор не менее проектного. В противном случае
необходима установка насоса.
7.15 Внимание! После транспортирования или хранения тепловентилятора
при отрицательных температурах, следует выдержать тепловентилятор в
помещении, где предполагается его эксплуатация, без включения в сеть не
менее 2 часов.
7.16 Особенности распространения нагретых струй
Длина свободной изотермической струи, м
8,5
13,5
8,0
11,0
Высота монтажа при направлении нагретой струи
вертикально вниз (вода 95/70°, воздух 15 °С), м
3,0-4,0
4,0-7,0
2,5-3,5
3,0-5,0
Рекомендуемые размеры при установке на боковых ограждениях и конструкциях при
направлении струи под углом 45°, м
Н, не более
3,5
6,0
3,0
4,0
D
5,0-6,0
8,0-11,0
4,0-5,0
5,0-7,0
L
5,0-7,0
6,0-10,0
5,0-7,0
5,0-7,0
Рис.1 Распространение нагретых струй
-9-
