Тепломаш КЭВ-AT55C Паспорт онлайн
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

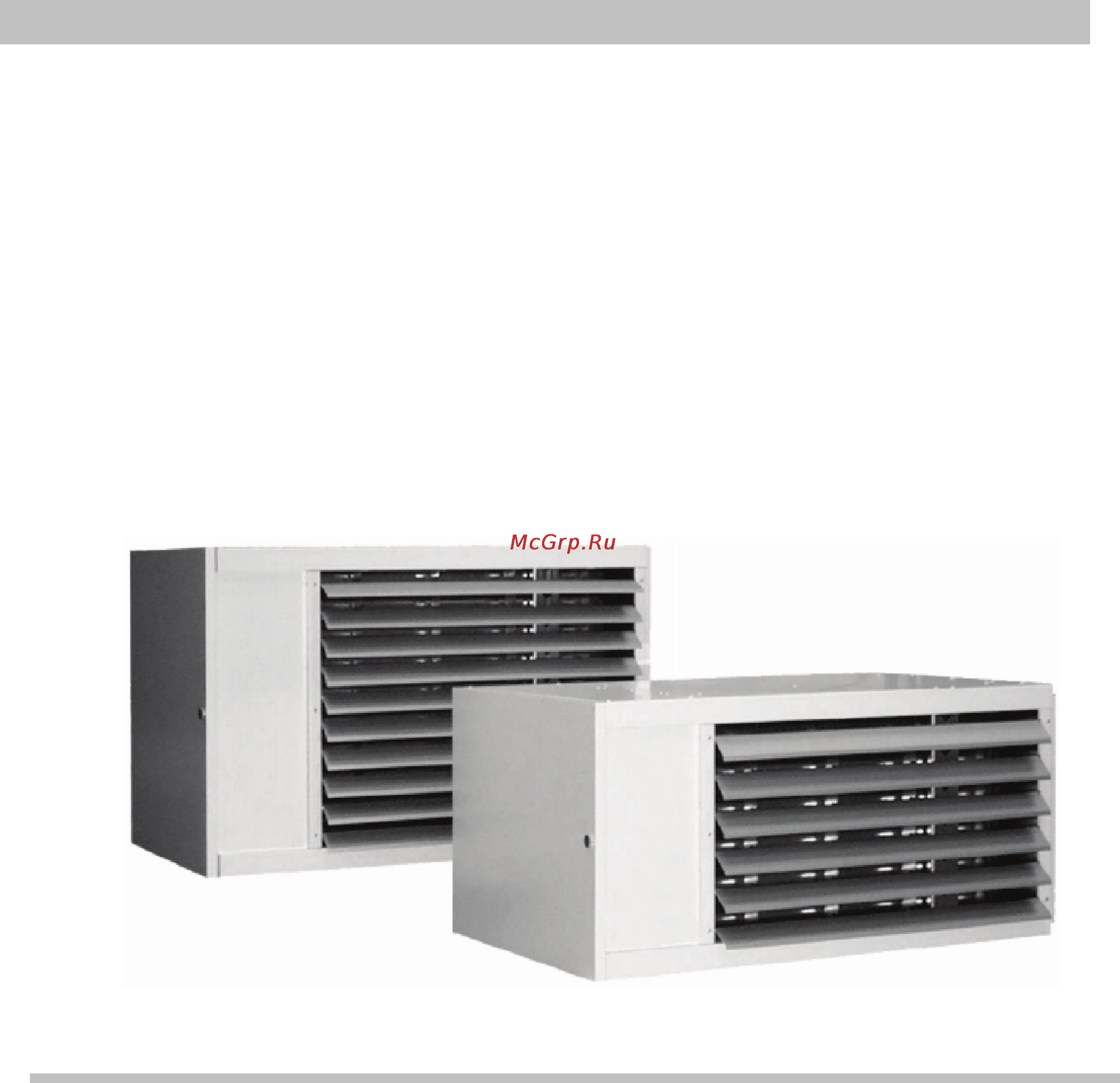

Г А З О В Ы Е В О З Д У Х О Н А Г Р Е В А Т Е Л И
АТ 16/20/28/35/45/55/75/95 Н
АТ 20/28/35/45/55/75/95 С
АТ 26/36/45/55/75/95 V
DTC AT 13-170RU
Изготовитель вправе производить технические изменения.
Содержание
- Г а з о в ы е в о з д у х о н а г р е в а т е л и г а з о в ы е в о з д у х о н а г р е в а т е л и 1
- Инструкция по монтажу и эксплуатации 1
- Техническое описание 1
- Содержание 3
- 1 описание прибора 4
- Общие рекомендации 4
- 2 эксплуатация прибора 5
- 3 принцип действия 5
- 4 безопасность 5
- 5 остановка прибора 5
- 6 гарантия 6
- 1 параметры газовых воздухонагревателей ath 7
- S вывод дымовых газов s вывод дымовых газов v подача воздуха р подача газа 7
- Воздухонагреватели оснащены осевым вентилятором предназначены для прямой подачи теплого воздуха и оснащены жалюзийной решеткой с возможностью её настройки в двух направлениях класс защиты ip42 7
- Осевой воздухонагреватель ath 7
- Размеры газовых воздухонагревателей ath 7
- Технические характеристики газовых воздухонагревателей 7
- 1040 800 460 80 125 1 2 8
- 1040 820 460 80 125 1 2 8
- 1040 820 510 80 125 1 2 8
- 1040 820 570 100 100 1 2 8
- 1040 840 700 130 130 1 2 8
- 1120 840 1075 130 130 3 4 8
- 1120 840 820 130 130 3 4 8
- 2 параметры газовых воздухонагревателей дестратификаторов atv 8
- 32 32 8 8
- 810 780 356 80 125 1 2 8
- Атн a b c ø s ø v ø p 8
- Воздухонагреватели дестратификаторы предназначены для аэродинамического выравнивания температуры воздуха по высоте помещения дестратификации как в процесс отопления так и с отключенным отоплением это достигается путем нагнетания воздуха осевым вентилятором вертикально сверху вниз оснащены двойным жалюзи класс защиты ip42 8
- Воздухонагреватель дестратификатор atv 8
- 32 32 9 9
- Внимание для достижения минимального рекомендованного объема перемешиваемого воздуха имеется возможность использования дестратификатора без отопления см фото справа 9
- Воздухонагреватели дестратификаторы atv имеют две интегрированные функции отопление как традиционный газовый воздухонагреватель дестратификация вентилятор включается в зависимости от температуры воздуха под крышей 9
- Принцип работы газовых воздухонагревателей дестратификаторов atv 9
- Размеры газовых воздухонагревателей дестратификаторов atv 9
- 3 параметры газовых воздухонагревателей atc 10
- Воздухонагреватели atc оснащены радиальным вентилятором и поставляются со шкафом для смешивания воздуха и с патрубком для подключения к воздуховодам на заказ решетка на выходе воздуха смесительный регистр и фильтры забора воздуха класс защиты ip42 10
- Воздухонагреватели atv крепятся в верхней части с воздухонагреватели atv крепятся в верхней части с помощью 4 болтов м8 подача воздуха осуществляется в вертикальном направлении к полу необходимо соблюдать мин и макс высоты размещения для достижения лучших результатов рекомендуем придерживаться монтажных расстояний приводимых в таблице 10
- Воздухонагреватель atc 10
- Высота монтажа газовых воздухонагревателей дестратификаторов atv 10
- Размеры газовых воздухонагревателей и предлагаемых принадлежностей 11
- 32 32 12 12
- Внимание воздухонагреватель не может эксплуатироваться без достаточной нагрузки вентилятора воздухонагреватель должен быть подключен к воздуховодам или должна быть открыта только одна сторона шкафа вентилятора для забора воздуха остальные стороны должны быть закрыты панелями 12
- Внимание перед разбором шкафа вентилятора необходимо отключить электропитание 12
- Зависимость давления от расхода воздуха 12
- Подключение шкафа вентилятора к воздухонагревателю atc 12
- Шкаф вентилятора a соединен с воздухонагревателем b при помощи четырех болтов m8 3 это шкаф вентилятора a соединен с воздухонагревателем b при помощи четырех болтов m8 3 это позволяет легко разобрать прибор в случае необходимости доступ к болтам возможен после снятия боковых панелей корпуса 1 и 2 12
- 1 рекомендации по установке 13
- 2 консоль с настраиваемым наклоном на i профиль и на стену для ath 16 20 28 35 45 55 13
- Крепление газовых воздухонагревателей 13
- 3 консоль на стену для газовых воздухонагревателей ath 75 95 14
- 32 32 14 14
- 4 консоль на стену для газовых воздухонагревателей atc 14
- Внимание данная консоль не приспособлена для крепления воздухонагревателя с воздушным клапаном и фильтром 14
- Внимание проверьте прочность несущей стены 14
- Внимание проверьте прочность несущей стены внимание проверьте прочность несущей стены 14
- Набор coаt предназначен для крепления газовых воздухонагревателей ath на стене 14
- Набор coаt предназначен для крепления моделей 75 и 95 на стену 14
- 1 электрические схемы газовых воздухонагревателей 15
- Электрическое подключение 15
- 32 32 16 16
- Только для ветикального воздухонагревателя 16
- Электрическая схема газовых воздухонагревателей с модуляцией двухступенчатый газовый блок и газовых вертикальных воздухонагревателей 16
- 2 схема подключения газовых воздухонагревателей управляемых пилотным проводом 17
- 2 1 схема подключения газовых воздухонагревателей с пультом управления ет100 18
- 3 принцип управления воздухонагревателями с пилотным проводом 19
- 4 схема подключения газовых воздухонагревателей управляемых индивидуальным термостатом 20
- 5 пульт ет100 21
- 1 общая информация 22
- 2 индивидуальный отвод продуктов сгорания газа тип дымохода b22 22
- Подключение дымоходов 22
- 3 горизонтальный дымоход концентрический тип c12 23
- 4 вертикальный концентрический дымоход тип c32 24
- 1 переход на другой вид газа 26
- Газ 26
- При настройке давления газа горелка должна быть в рабочем состоянии 26
- 10 4 мбар 6 x al 1 0 40 29 мбар 6 x al 1 0 40 27
- 10 4 мбар 8 x al 1 0 40 29 мбар 8 x al 1 0 40 27
- 100 мощность 27
- 2 таблица настройки одноступенчатого газового блока 27
- 3 таблица настройки газового блока с модуляцией 27
- 70 мощность 27
- 9 мбар 10 x al 2 0 25 мбар 10 x al 1 0 27
- 9 мбар 12 x al 2 0 25 мбар 12 x al 1 0 27
- 9 мбар 16 x al 2 0 27 25 мбар 16 x al 1 0 30 27
- 9 мбар 4 x al 1 0 40 25 мбар 4 x al 1 0 40 27
- 9 мбар 5 x al 1 0 40 25 мбар 5 x al 1 0 40 27
- 9 мбар 5 x al 2 0 27 25 мбар 5 x al 1 0 27 27
- 9 мбар 6 x al 2 0 30 25 мбар 6 x al 1 0 30 27
- 9 мбар 8 x al 2 0 25 мбар 8 x al 1 0 27
- В вентиляторе 27
- Газ 27
- Газовый блок 20 70 квт газовый блок 90 квт 27
- Газовый блок 20 75 квт газовый блок 90 квт 27
- Давление газа на регуляторе форсунки кольцо 27
- Место измерения давления газа 27
- Настройка для g20 настройка для g31 27
- Типы 27
- 1 комплект для подключения газовых воздухонагревателей к сети 28
- 1 принцип работы 28
- Запуск газовых воздухонагревателей в эксплуатацию 28
- Подключение газа 28
- 2 номенклатура 29
- Подключение для моделей 16 36 электрическая плата rfp 24 подключение для моделей 45 95 29
- После проветривания электрод зажигания вырабатывает искру в то же время электромагнитный импульс откроет клапаны газового блока и подаст газ на форсунки если не произойдет возгорание смеси газ воздух или не произойдёт детектирование тока ионизации попытка запустить воздухонагреватель повторяется и в случае неуспеха воздухонагреватель переводится в безопасный режим если горелка находится в рабочем состоянии вентилятор подачи теплого воздуха через несколько секунд включается минимум 1 минута и остается в рабочем состоянии до тех пор пока температура воздуха выше чем значение установленное на термостате включения вентилятора 15 при переходе вентилятора в нерабочее состояние если температура превысит 90 c термостат перегрева 16 выключит горелку воздухонагревателя для повторного запуска устройства необходимо устранить неисправность и разблокировать предохранительный термостат перегрева 16 внимание никогда не выключайте электропитание воздухонагревателя до полной остановки вентилятора недост 29
- 32 32 30 30
- В комплект поставки входят ключ дверцы воздухонагревателя переходник и прокладки для системы подключения к газу поставляются в полиэтиленовом пакете закрепленном на задней стенке устройства 30
- Вентилятор очистить с помощью сжатого воздуха 30
- Воздухонагреватель проверить работоспособность всех элементов безопасности и затянуть все винты 30
- Газовый фильтр демонтировать загрязненную сеточку и продуть сжатым воздухом 30
- Демонтировать блок горелки и продуктов сгорания очистить теплообменник через тыльное отверстие дымохода очистить вентилятор и трубку вентури 30
- Детектор ионизации и электрод зажига проверить в случае необходимости заменить 30
- Крышка решетки с подвижными жалюзи тряпкой очистить от пыли 30
- Необходимо придерживаться следующих правил не засорять трубы дымохода и подачи воздуха не изменять настройки проведенные специалистами не допускать попадание воды на воздухонагреватель предупредить сервисного техника в случае перехода на другой газ или питающее напряжение 30
- Отвод продуктов сгорания демонтировать и вычистить 30
- Отдельные части горелки демонтировать горелку проверить состояние и очистить 30
- Правильное использование и регулярный уход за воздухонагревателем обеспечивает его эффективную и рациональную работу минимальное потребление топлива и длительный срок эксплуатации уход за устройствами может осуществляться только при отключении от электрической и газовой сети 30
- Рекомендации пользователям 30
- Рекомендуем заключить договор о сервисном обслуживании с сервисной специализированной организацией 30
- Следующие виды деятельности может производить только квалифицированный специалист 30
- Теплообменник вентилятор продуктов сгорания трубка вентури 30
- Уход 30
- Форсунки очистить форсунки 30
- Элементы уход 30
- Устранение неисправностей 31
