Тепломаш КЭВ-AT55C [17/31] 2 схема подключения газовых воздухонагревателей управляемых пилотным проводом

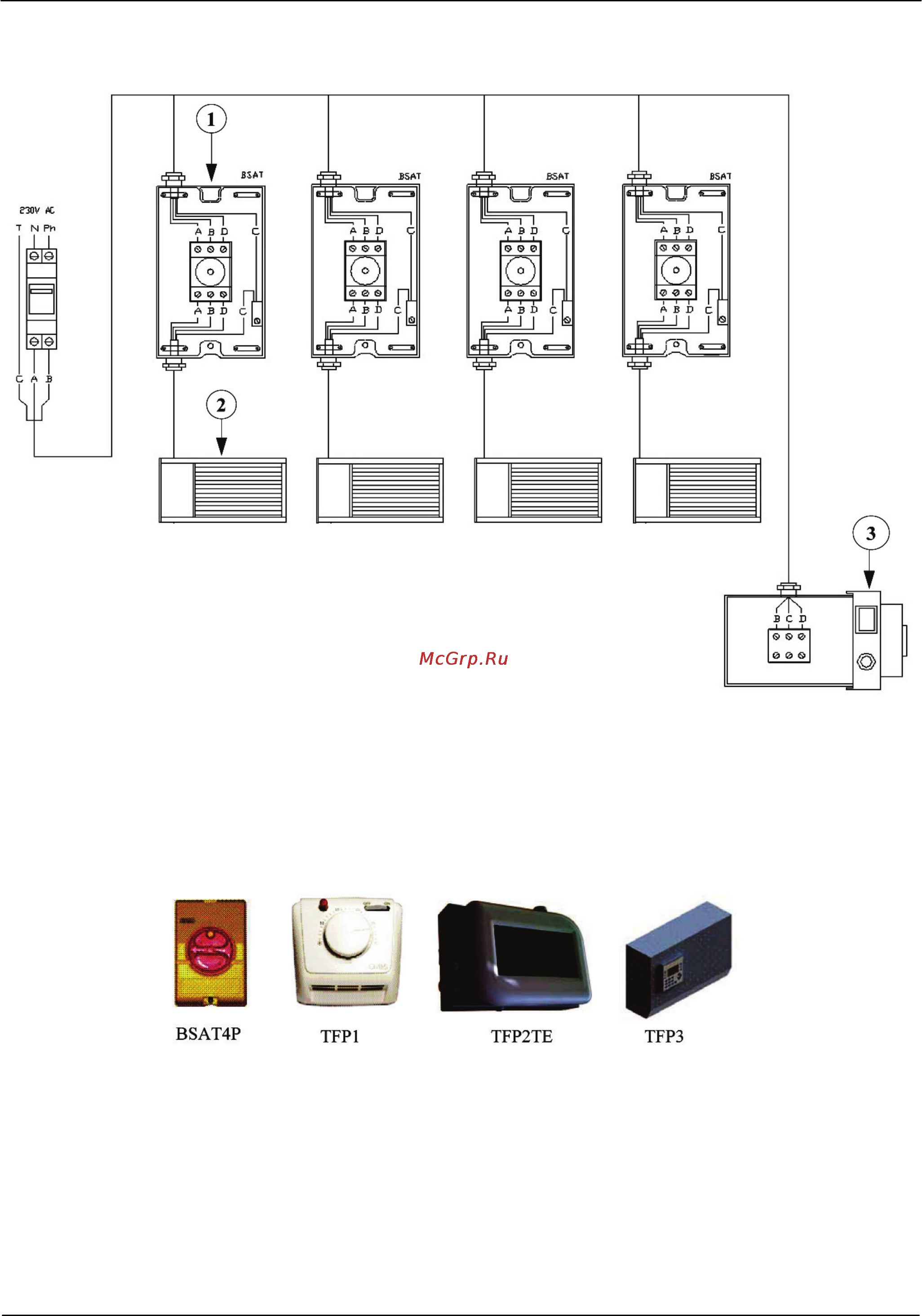

4-2 Схема подключения газовых воздухонагревателей, управляемых

пилотным проводом

Подключение воздухонагревателя:

А- Нулевой провод (синий), В-Фаза (коричневый),

D- Пилотный провод (черный), С- Заземление (желто-зеленый).

1- Рубильник

2- Воздухонагреватель

3- Устройства регулирования и управления

/32

Содержание

Г а з о в ы е в о з д у х о н а г р е в а т е л и г а з о в ы е в о з д у х о н а г р е в а т е л и 1
Инструкция по монтажу и эксплуатации 1
Техническое описание 1
Содержание 3
1 описание прибора 4
Общие рекомендации 4
2 эксплуатация прибора 5
3 принцип действия 5
4 безопасность 5
5 остановка прибора 5
6 гарантия 6
1 параметры газовых воздухонагревателей ath 7
S вывод дымовых газов s вывод дымовых газов v подача воздуха р подача газа 7
Воздухонагреватели оснащены осевым вентилятором предназначены для прямой подачи теплого воздуха и оснащены жалюзийной решеткой с возможностью её настройки в двух направлениях класс защиты ip42 7
Осевой воздухонагреватель ath 7
Размеры газовых воздухонагревателей ath 7
Технические характеристики газовых воздухонагревателей 7
1040 800 460 80 125 1 2 8
1040 820 460 80 125 1 2 8
1040 820 510 80 125 1 2 8
1040 820 570 100 100 1 2 8
1040 840 700 130 130 1 2 8
1120 840 1075 130 130 3 4 8
1120 840 820 130 130 3 4 8
2 параметры газовых воздухонагревателей дестратификаторов atv 8
32 32 8 8
810 780 356 80 125 1 2 8
Атн a b c ø s ø v ø p 8
Воздухонагреватели дестратификаторы предназначены для аэродинамического выравнивания температуры воздуха по высоте помещения дестратификации как в процесс отопления так и с отключенным отоплением это достигается путем нагнетания воздуха осевым вентилятором вертикально сверху вниз оснащены двойным жалюзи класс защиты ip42 8
Воздухонагреватель дестратификатор atv 8
32 32 9 9
Внимание для достижения минимального рекомендованного объема перемешиваемого воздуха имеется возможность использования дестратификатора без отопления см фото справа 9
Воздухонагреватели дестратификаторы atv имеют две интегрированные функции отопление как традиционный газовый воздухонагреватель дестратификация вентилятор включается в зависимости от температуры воздуха под крышей 9
Принцип работы газовых воздухонагревателей дестратификаторов atv 9
Размеры газовых воздухонагревателей дестратификаторов atv 9
3 параметры газовых воздухонагревателей atc 10
Воздухонагреватели atc оснащены радиальным вентилятором и поставляются со шкафом для смешивания воздуха и с патрубком для подключения к воздуховодам на заказ решетка на выходе воздуха смесительный регистр и фильтры забора воздуха класс защиты ip42 10
Воздухонагреватели atv крепятся в верхней части с воздухонагреватели atv крепятся в верхней части с помощью 4 болтов м8 подача воздуха осуществляется в вертикальном направлении к полу необходимо соблюдать мин и макс высоты размещения для достижения лучших результатов рекомендуем придерживаться монтажных расстояний приводимых в таблице 10
Воздухонагреватель atc 10
Высота монтажа газовых воздухонагревателей дестратификаторов atv 10
Размеры газовых воздухонагревателей и предлагаемых принадлежностей 11
32 32 12 12
Внимание воздухонагреватель не может эксплуатироваться без достаточной нагрузки вентилятора воздухонагреватель должен быть подключен к воздуховодам или должна быть открыта только одна сторона шкафа вентилятора для забора воздуха остальные стороны должны быть закрыты панелями 12
Внимание перед разбором шкафа вентилятора необходимо отключить электропитание 12
Зависимость давления от расхода воздуха 12
Подключение шкафа вентилятора к воздухонагревателю atc 12
Шкаф вентилятора a соединен с воздухонагревателем b при помощи четырех болтов m8 3 это шкаф вентилятора a соединен с воздухонагревателем b при помощи четырех болтов m8 3 это позволяет легко разобрать прибор в случае необходимости доступ к болтам возможен после снятия боковых панелей корпуса 1 и 2 12
1 рекомендации по установке 13
2 консоль с настраиваемым наклоном на i профиль и на стену для ath 16 20 28 35 45 55 13
Крепление газовых воздухонагревателей 13
3 консоль на стену для газовых воздухонагревателей ath 75 95 14
32 32 14 14
4 консоль на стену для газовых воздухонагревателей atc 14
Внимание данная консоль не приспособлена для крепления воздухонагревателя с воздушным клапаном и фильтром 14
Внимание проверьте прочность несущей стены 14
Внимание проверьте прочность несущей стены внимание проверьте прочность несущей стены 14
Набор coаt предназначен для крепления газовых воздухонагревателей ath на стене 14
Набор coаt предназначен для крепления моделей 75 и 95 на стену 14
1 электрические схемы газовых воздухонагревателей 15
Электрическое подключение 15
32 32 16 16
Только для ветикального воздухонагревателя 16
Электрическая схема газовых воздухонагревателей с модуляцией двухступенчатый газовый блок и газовых вертикальных воздухонагревателей 16
2 схема подключения газовых воздухонагревателей управляемых пилотным проводом 17
2 1 схема подключения газовых воздухонагревателей с пультом управления ет100 18
3 принцип управления воздухонагревателями с пилотным проводом 19
4 схема подключения газовых воздухонагревателей управляемых индивидуальным термостатом 20
5 пульт ет100 21
1 общая информация 22
2 индивидуальный отвод продуктов сгорания газа тип дымохода b22 22
Подключение дымоходов 22
3 горизонтальный дымоход концентрический тип c12 23
4 вертикальный концентрический дымоход тип c32 24
1 переход на другой вид газа 26
Газ 26
При настройке давления газа горелка должна быть в рабочем состоянии 26
10 4 мбар 6 x al 1 0 40 29 мбар 6 x al 1 0 40 27
10 4 мбар 8 x al 1 0 40 29 мбар 8 x al 1 0 40 27
100 мощность 27
2 таблица настройки одноступенчатого газового блока 27
3 таблица настройки газового блока с модуляцией 27
70 мощность 27
9 мбар 10 x al 2 0 25 мбар 10 x al 1 0 27
9 мбар 12 x al 2 0 25 мбар 12 x al 1 0 27
9 мбар 16 x al 2 0 27 25 мбар 16 x al 1 0 30 27
9 мбар 4 x al 1 0 40 25 мбар 4 x al 1 0 40 27
9 мбар 5 x al 1 0 40 25 мбар 5 x al 1 0 40 27
9 мбар 5 x al 2 0 27 25 мбар 5 x al 1 0 27 27
9 мбар 6 x al 2 0 30 25 мбар 6 x al 1 0 30 27
9 мбар 8 x al 2 0 25 мбар 8 x al 1 0 27
В вентиляторе 27
Газ 27
Газовый блок 20 70 квт газовый блок 90 квт 27
Газовый блок 20 75 квт газовый блок 90 квт 27
Давление газа на регуляторе форсунки кольцо 27
Место измерения давления газа 27
Настройка для g20 настройка для g31 27
Типы 27
1 комплект для подключения газовых воздухонагревателей к сети 28
1 принцип работы 28
Запуск газовых воздухонагревателей в эксплуатацию 28
Подключение газа 28
2 номенклатура 29
Подключение для моделей 16 36 электрическая плата rfp 24 подключение для моделей 45 95 29
После проветривания электрод зажигания вырабатывает искру в то же время электромагнитный импульс откроет клапаны газового блока и подаст газ на форсунки если не произойдет возгорание смеси газ воздух или не произойдёт детектирование тока ионизации попытка запустить воздухонагреватель повторяется и в случае неуспеха воздухонагреватель переводится в безопасный режим если горелка находится в рабочем состоянии вентилятор подачи теплого воздуха через несколько секунд включается минимум 1 минута и остается в рабочем состоянии до тех пор пока температура воздуха выше чем значение установленное на термостате включения вентилятора 15 при переходе вентилятора в нерабочее состояние если температура превысит 90 c термостат перегрева 16 выключит горелку воздухонагревателя для повторного запуска устройства необходимо устранить неисправность и разблокировать предохранительный термостат перегрева 16 внимание никогда не выключайте электропитание воздухонагревателя до полной остановки вентилятора недост 29
32 32 30 30
В комплект поставки входят ключ дверцы воздухонагревателя переходник и прокладки для системы подключения к газу поставляются в полиэтиленовом пакете закрепленном на задней стенке устройства 30
Вентилятор очистить с помощью сжатого воздуха 30
Воздухонагреватель проверить работоспособность всех элементов безопасности и затянуть все винты 30
Газовый фильтр демонтировать загрязненную сеточку и продуть сжатым воздухом 30
Демонтировать блок горелки и продуктов сгорания очистить теплообменник через тыльное отверстие дымохода очистить вентилятор и трубку вентури 30
Детектор ионизации и электрод зажига проверить в случае необходимости заменить 30
Крышка решетки с подвижными жалюзи тряпкой очистить от пыли 30
Необходимо придерживаться следующих правил не засорять трубы дымохода и подачи воздуха не изменять настройки проведенные специалистами не допускать попадание воды на воздухонагреватель предупредить сервисного техника в случае перехода на другой газ или питающее напряжение 30
Отвод продуктов сгорания демонтировать и вычистить 30
Отдельные части горелки демонтировать горелку проверить состояние и очистить 30
Правильное использование и регулярный уход за воздухонагревателем обеспечивает его эффективную и рациональную работу минимальное потребление топлива и длительный срок эксплуатации уход за устройствами может осуществляться только при отключении от электрической и газовой сети 30
Рекомендации пользователям 30
Рекомендуем заключить договор о сервисном обслуживании с сервисной специализированной организацией 30
Следующие виды деятельности может производить только квалифицированный специалист 30
Теплообменник вентилятор продуктов сгорания трубка вентури 30
Уход 30
Форсунки очистить форсунки 30
Элементы уход 30
Устранение неисправностей 31
