Тепломаш КЭВ-AT55C [16/31] Только для ветикального воздухонагревателя
![Тепломаш КЭВ-AT55C [16/31] Только для ветикального воздухонагревателя](/views2/1147228/page16/bg10.png)

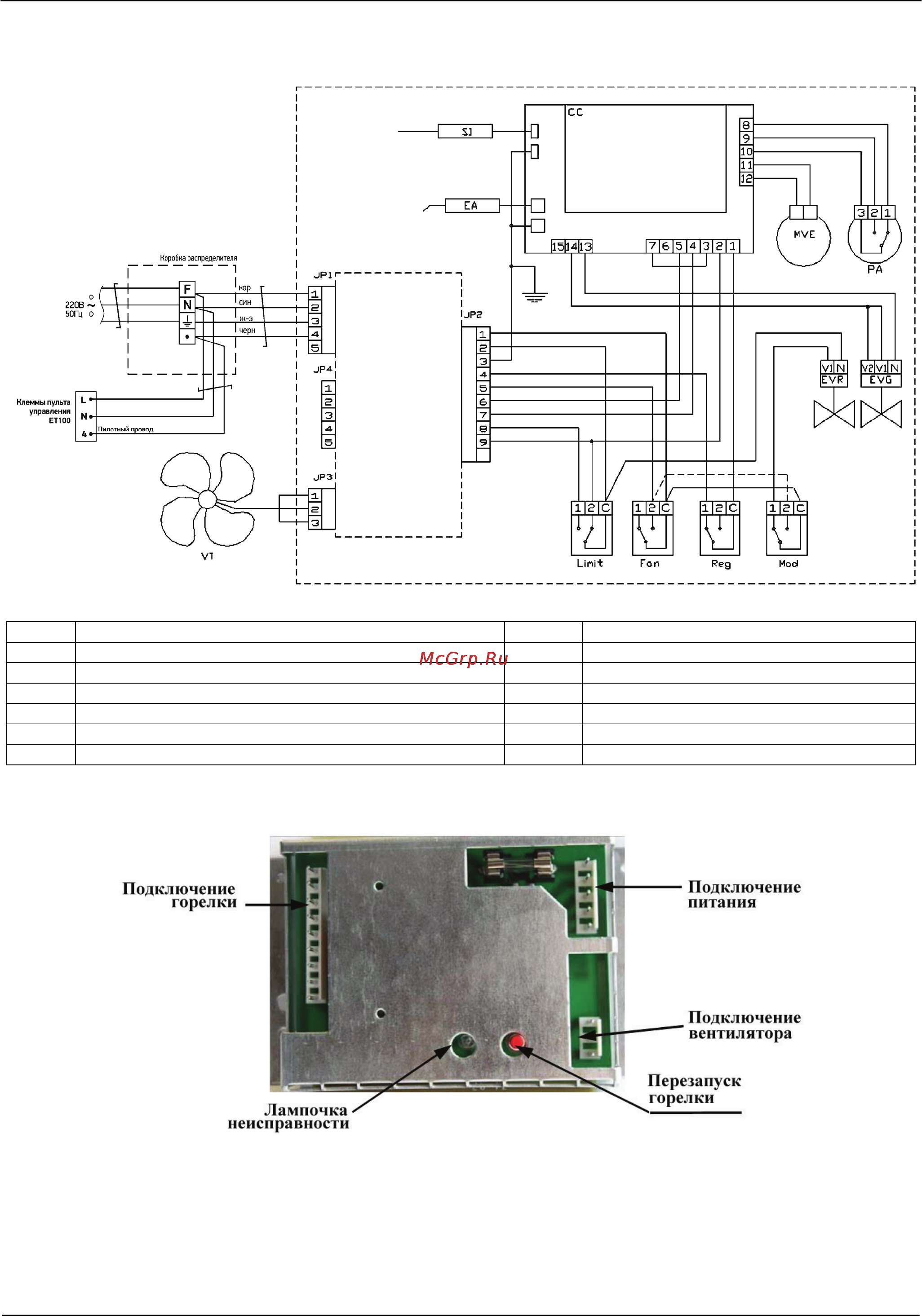

Электрическая схема газовых воздухонагревателей с модуляцией (двухступенчатый газовый блок) и газовых
вертикальных воздухонагревателей:
VT
Вентилятор подачи воздуха
МVE
Вентилятор дымовых газов
RFP
Декодер пилотного провода
PA
Прессостат
Limit
Термостат перегрева с ручным перезапуском
SI
Ионизационный электрод
Fan
Термостат включения вентилятора
EA
Электрод зажига
Reg
Термостат выключения горелки
EVR
Газовый блок (2 ступень)
Mod
Термостат 2-х ступенчатой горелки (на заказ)
EVG
Газовый блок (1 ступень)
CC
Управляющий блок
- - - -Только для ветикального воздухонагревателя
/32
16
