Тепломаш КЭВ-AT55C [22/31] Подключение дымоходов

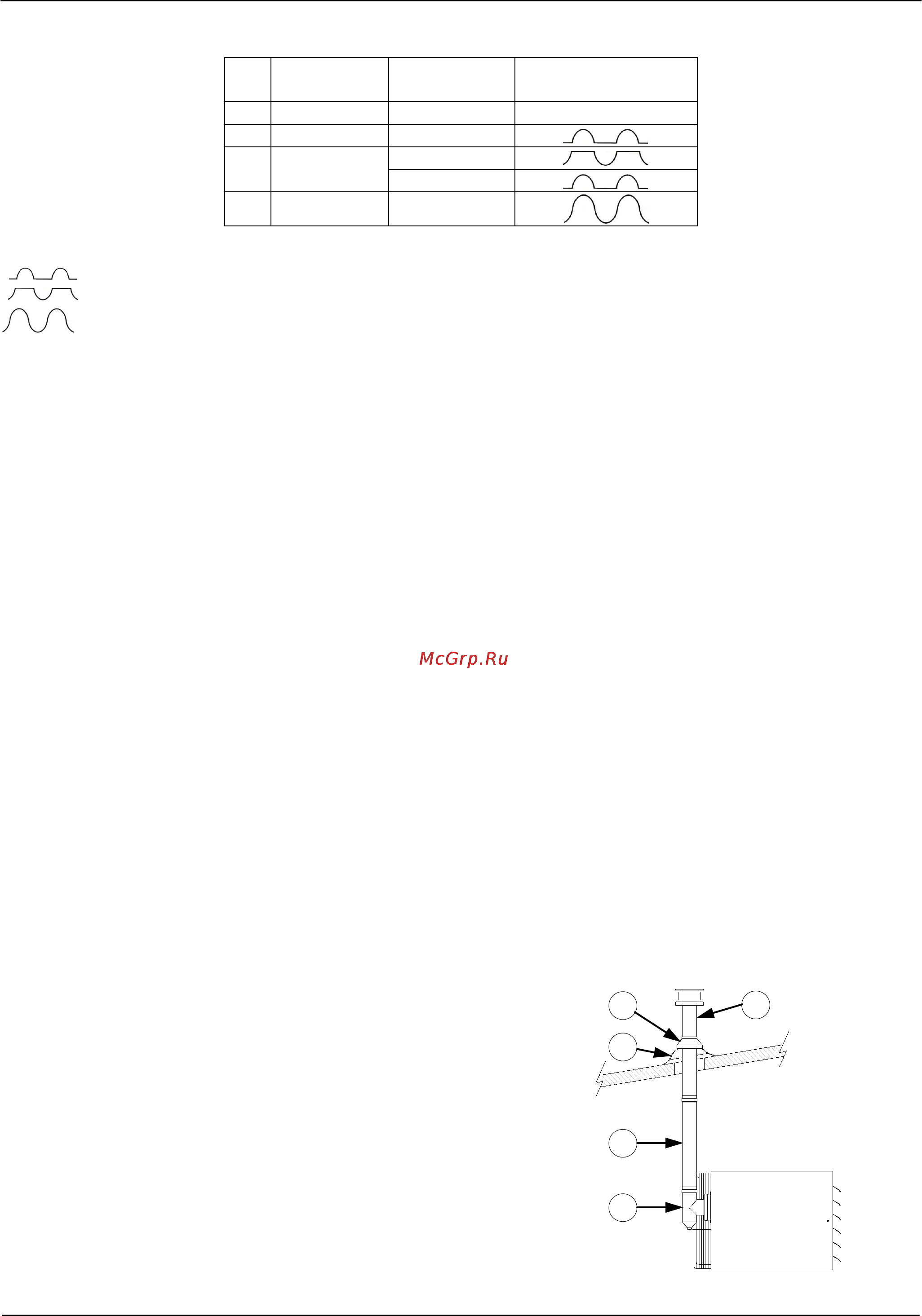

![Тепломаш КЭВ-AT55C [22/31] Подключение дымоходов](/views2/1147228/page22/bg16.png)
Табл. 1
№
п/п
Режим Температура Пилот-сигнал Р
1
Выкл.
—
Отсутствие сигнала
2
Вентиляция
—
3 Отопление
t уст>t окр
t уст<t окр
4 Перезапуск —
При поступлении на контакт 5 пульта сигнала неисправности (220В, 50Гц) светодиод должен светиться.
– положительная полуволна синусоиды 220 В 50 Гц
– отрицательная полуволна синусоиды 220 В 50 Гц
–синусоида 220 В 50 Гц
t уст – температура, установленная на пульте
t окр – температура окружающей среды
Переключатель S1 установлен в положение «Блок К.В.»
В положении «К.В» пилот-сигнал отсутствует.
5- Подключение дымоходов
5-1 Общая информация
При монтаже, запуске и обслуживании оборудования необходимо соблюдать следующие требования:
- отверстия подвода воздуха для горения газа и отвода продуктов сгорания не должны быть засорены;
- при монтаже концентрических дымоходов оба контура (подвод воздуха и отвод продуктов сгорания)
должны быть достаточно отделены друг от друга и уплотнены;
- необходимо проверить монтаж подводов и отводов, а также исправное уплотнение соединений;
- избежать повреждения уплотнения между отдельными частями отвода и подвода, а также между
дымоходом и воздухонагревателем, необходимо проверить плотность;
- при монтаже дымоходов необходимо исключить любую возможность попадания конденсата или воды в
прибор (это может привести к его повреждению). Необходимо применить T-деталь и конденсатоотводчик;
- в случае большой длины дымохода, а также при применении концентрического дымохода, необходима
установка конденсатоотводчика.
ВНИМАНИЕ! Отвод продуктов сгорания газа и подвод воздуха должен отвечать действующим
нормам и правилам.
5-2 Индивидуальный отвод продуктов сгорания газа – тип дымохода B22
Воздух для горения подается прямо изнутри отапливаемого помещения, а продукты сгорания отводятся
вертикальным дымоходом через крышу наружу.
Газовые воздухонагреватели типа ATH и ATC:
Стандартное подключение:
- T-деталь с плотной пробкой (3) на выходе
- Труба отвода дыма 1м (4) (дополнительно)
- Вертикальный дымоход (5)
- Уплотнительное кольцо (6) (дополнительно)
Длина наружной части дымохода должна
соответствовать действующим нормам и правилам.
- Газовые воздухонагреватели ATH и ATC 16/20/28/35
имеют стандартный диаметр дымохода 80 мм.
- Газовые воздухонагреватели ATH и ATC 45 имеют
7
6
3
4
5
/32
22
