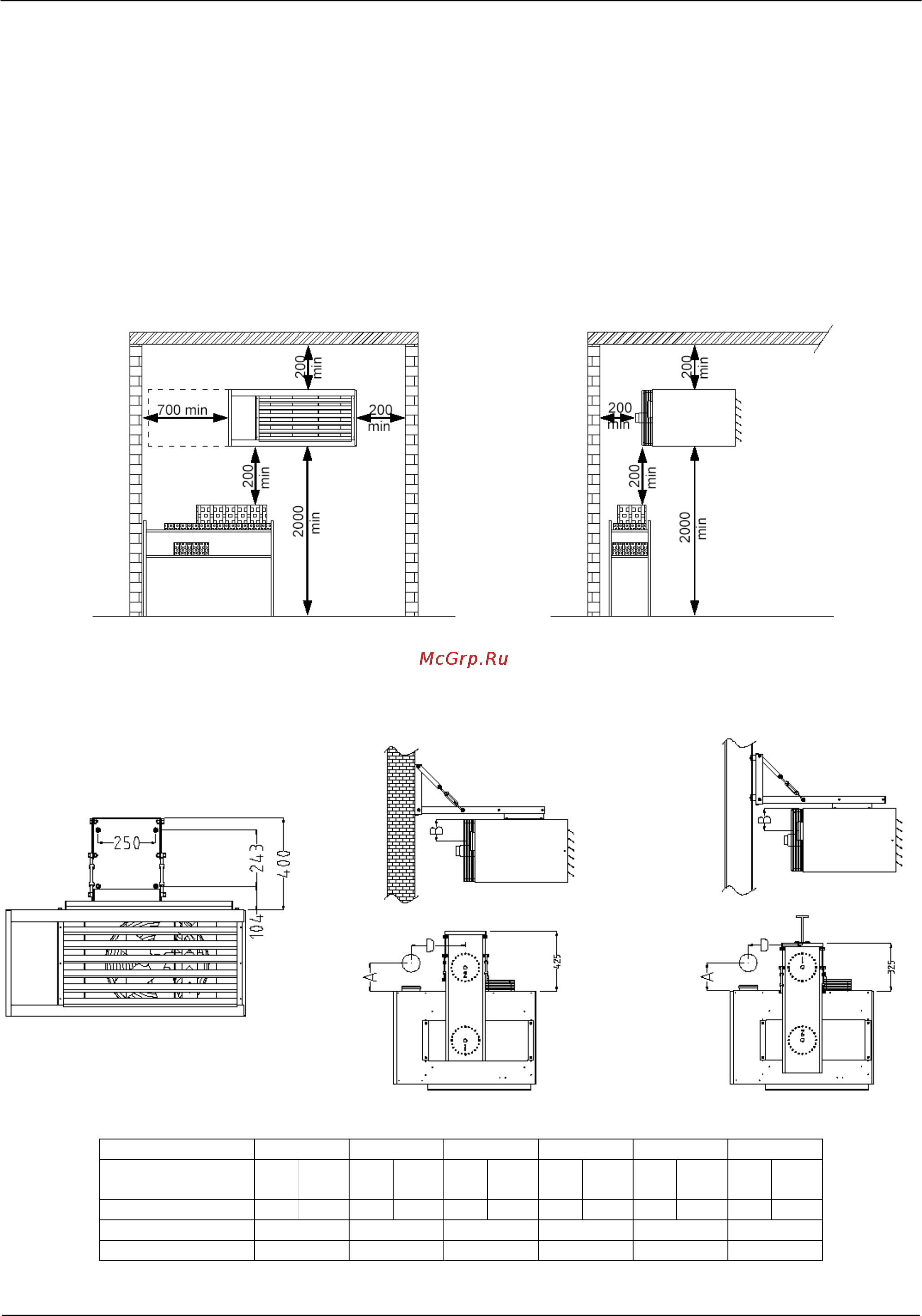

3- Крепление газовых воздухонагревателей
(см. также руководство по монтажу, поставляемое с консолями)
3-1 Рекомендации по установке
Для обеспечения правильной и безопасной работы оборудования необходимо соблюдать следующие
безопасные расстояния:
- соблюдать минимальное расстояние 200 мм от тыльной части воздухонагревателя «сторона
вентилятора» до стены,
- обеспечить достаточное пространство для открытия крышки прибора,
- прибор должен размещаться на расстоянии минимум 200 мм от потолка и 2000 мм от пола,
- не размещать предметы на расстоянии 200 мм от воздухонагревателя.
3-2 Консоль с настраиваемым наклоном на I- профиль и на стену для ATH
16/20/28/35/45/55
Внимание: проверьте прочность несущей стены!
Tип
16
20
28
35
45
55
Отвод продуктов
сгорания
B 22
C 32 B 22
C 32 B 22
C 32 B 22
C 32 B 22
C 32 B 22 C 32
размер A (мм)
115
125
115
125
115
125
115
125
125
190
135
205
размер B (мм)
110
160
160
185
200
250
размер C (мм)
279
394
394
394
394
394
/32
13
