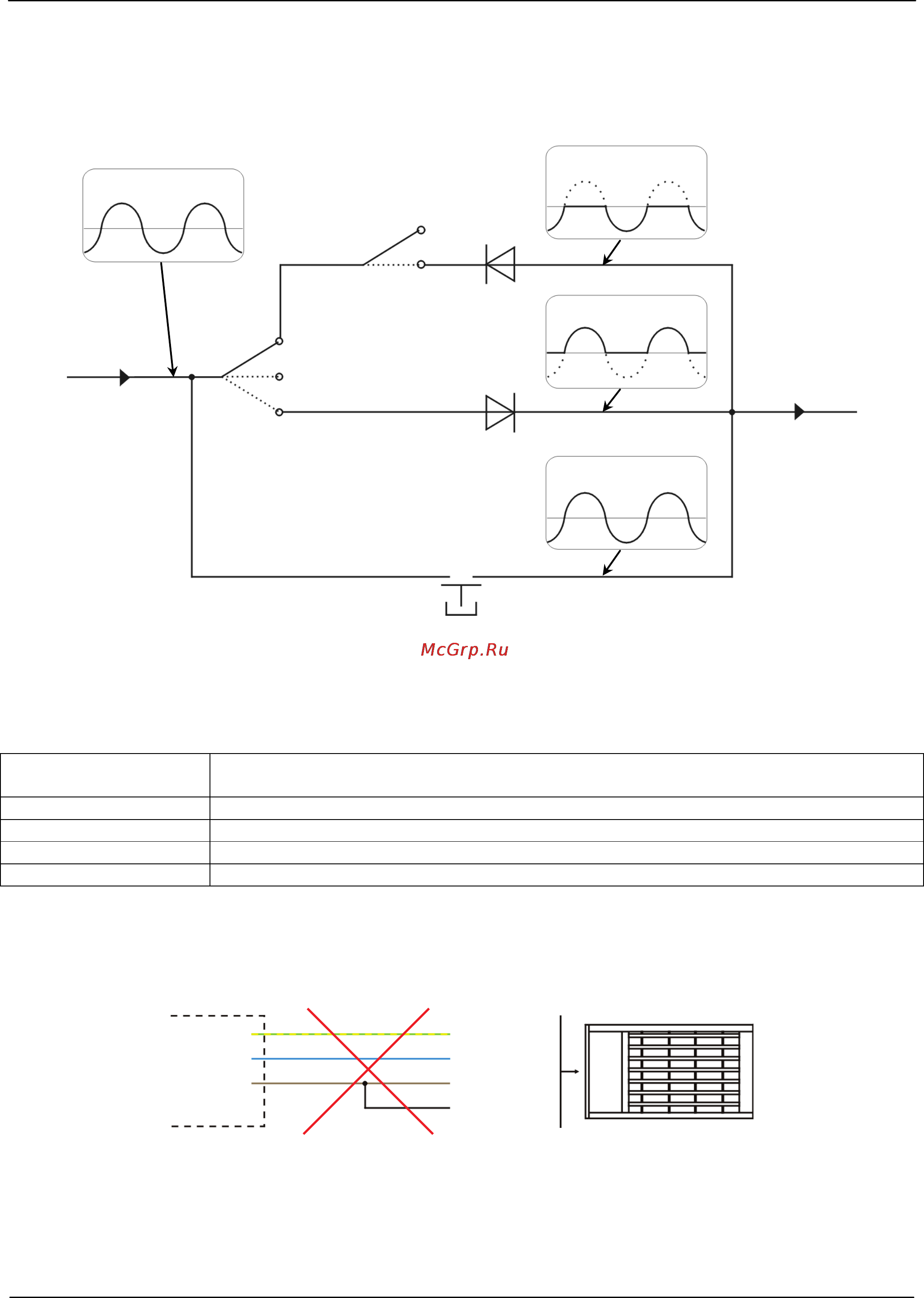

4-3 Принцип управления воздухонагревателями с пилотным проводом
Принципиальная схема управления воздухонагревателями с пилотным проводом
Режимы воздухонагревателя и соответствующие сигналы, поступающие на пилотный провод:
Режимы
воздухонагревателя
Сигналы, приходящие на пилотный провод
Выключение
Отсутствие сигнала
Отопление
Выпрямленный фазовый сигнал – отрицательные полуволны
Принуд. вентиляция
Выпрямленный фазовый сигнал – положительные полуволны
Перезапуск
Фазовый сигнал
Регулирование воздухонагревателем имеет переключатель режима работы (отопление / выключение /
принудительная вентиляция) и красную кнопку RESET, служащую для перезапуска воздухонагревателя.
ВНИМАНИЕ! Никогда не запитывайте фазу прямо на пилотный провод. Электропитание пилотного провода
должно отвечать требованиям данной инструкции.
Примечание: Если воздухонагреватель находится в состоянии неисправности, перед нажатием кнопки
перезапуска (RESET) необходимо переключить систему регулирования в позицию «отопление», которая
должна подавать сигнал к отоплению.
Фазовый
провод
230 В, 50 Гц
Отопление
Вентиляция
Фазовый сигнал
Кнопка RESET
(перезапуск)
Переключатель
режимов работы
Контакт
регулирования
I (
отопление)
0 (
выключено)
II (
принуд. вентиляция)
Пилотный провод
RESET
Воздухонагреватель
Распред. щит
220 В, 50 Гц
PE (зел.-жел.
)
N (синий
)
L (коричневый
)
Pilot (чёрный
)
PE (зел.-жел.)
N (синий
)
L (коричневый
)
/32
19
