Потребление газа при 15 ºC
Природный газ G20 20 мбар
Пропан G31 37 мбар
м
3
/час
кг/час
2,12
1,56
2,86
2,11
3,60
2,66
4,76
3,51
5,29
3,91
6,35
4,69
10
7,4
Диаметр дымохода ∅S
мм
80
80
80
100
130
130
130
Диаметр воздуховода∅V
мм
125
125
125
100
130
130
130
Характеристика сети
1~220/50
Потребляемая
электрическая мощность
Вт
860
900
920
1250
1350
1700
2400
Вес
кг
99
117
125
140
165
180
260
* Стандартная конфигурация

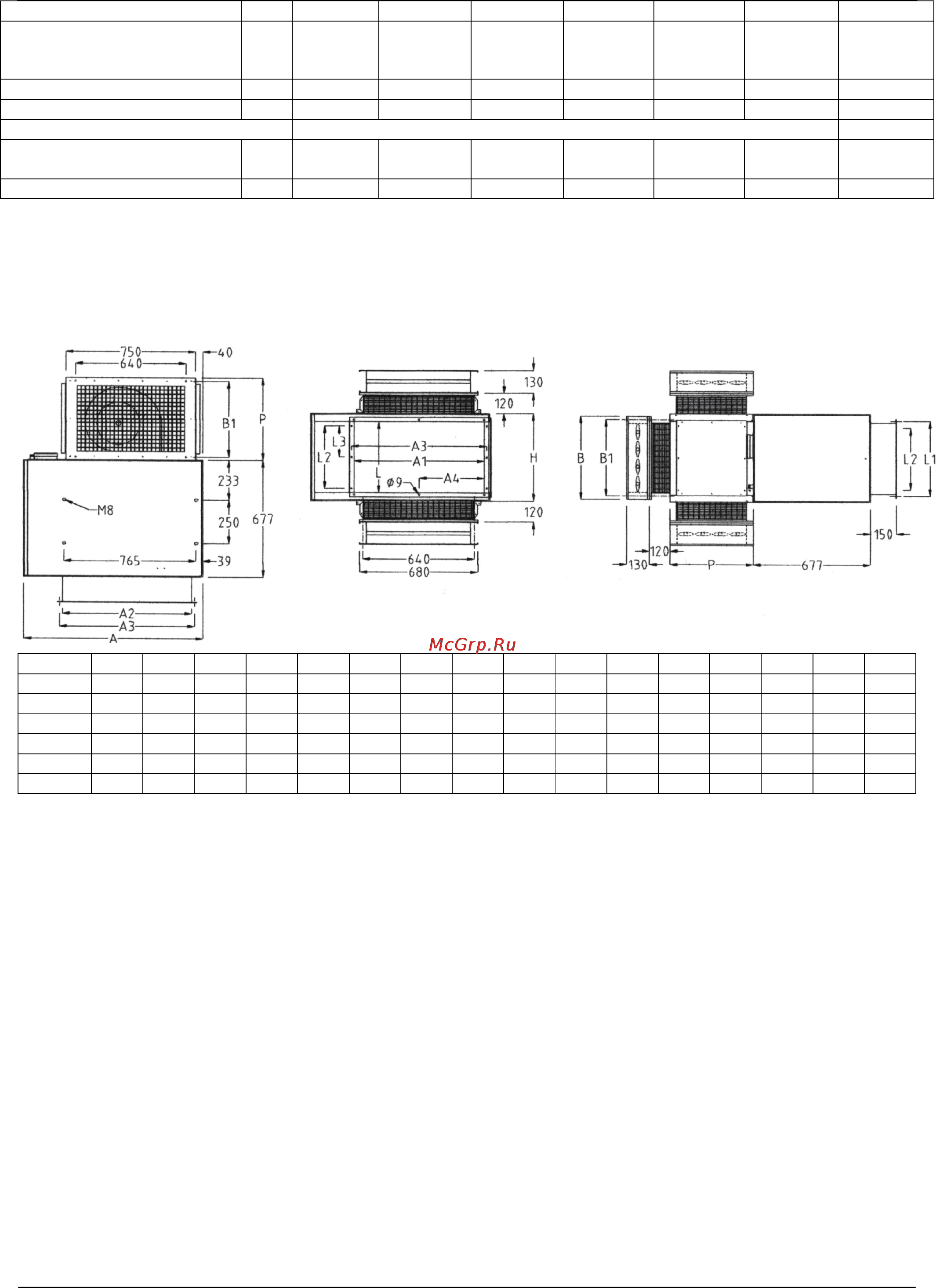

Размеры газовых воздухонагревателей и предлагаемых принадлежностей
A
A1
A2
A3
A4
B
B1
H
L
L1
L2
L3
P
ØF
ØV
ØG
20
1040
750
750
776
388
480
440
460
356
381
310
155
480
80
125
1/2
28
1040
750
750
776
388
480
440
460
356
381
310
155
480
80
125
1/2
35
1040
750
750
776
388
480
440
510
406
431
360
180
480
80
125
1/2
45
1040
750
750
776
388
580
540
570
466
491
420
210
580
100
100
1/2
55
1040
750
750
776
388
580
540
700
594
618
540
270
580
130
130
1/2
75
1120
750
750
776
388
580
540
825
720
757
690
220
580
130
130
3/4
* ØF – отвод продуктов сгорания, ØV – подача воздуха, ØG – подача газа
