стандартный диаметр дымохода 100 мм.
- Газовые воздухонагреватели ATH и ATC 55/75/95
имеют стандартный диаметр дымохода 130 мм.
Газовые воздухонагреватели ATV:
Стандартное подключение:
- Колено 90° (1) (дополнительно)
- Труба отвода дыма 0,5м (2) (дополнительно)
- T-деталь с плотной пробкой (3) на выходе,
- Труба отвода дыма 1м (4),
- Вертикальный дымоход (5),
- Уплотнительное кольцо (6) (дополнительно)
Длина наружной части дымохода должна
соответствовать действующим нормам и правилам.
- Газовые воздухонагреватели ATV 26/36 имеют стандартный диаметр дымохода 80 мм.
- Газовые воздухонагреватели ATV 45 имеют стандартный диаметр дымохода 100 мм.
- Газовые воздухонагреватели ATV 55/75/95 имеют стандартный диаметр дымохода 130 мм.
Предупреждение:
В отапливаемом помещении необходимо обеспечить достаточный воздухообмен. Требуемый
объем свежего воздуха для горения должен быть не менее 100 м
3
/час на 1 прибор.
Отдельные части дымоходов должны иметь диаметр не меньше диаметра на выходе из
прибора (используйте только компоненты, предназначенные для данного конкретного
прибора).
Отвод продуктов сгорания должен быть только в вертикальном направлении, или же под углом не
более 45°.
Общая длина отвода продуктов сгорания составляет максимально 6 м, причем каждое колено
90° или 45°сокращает длину на 1 м.

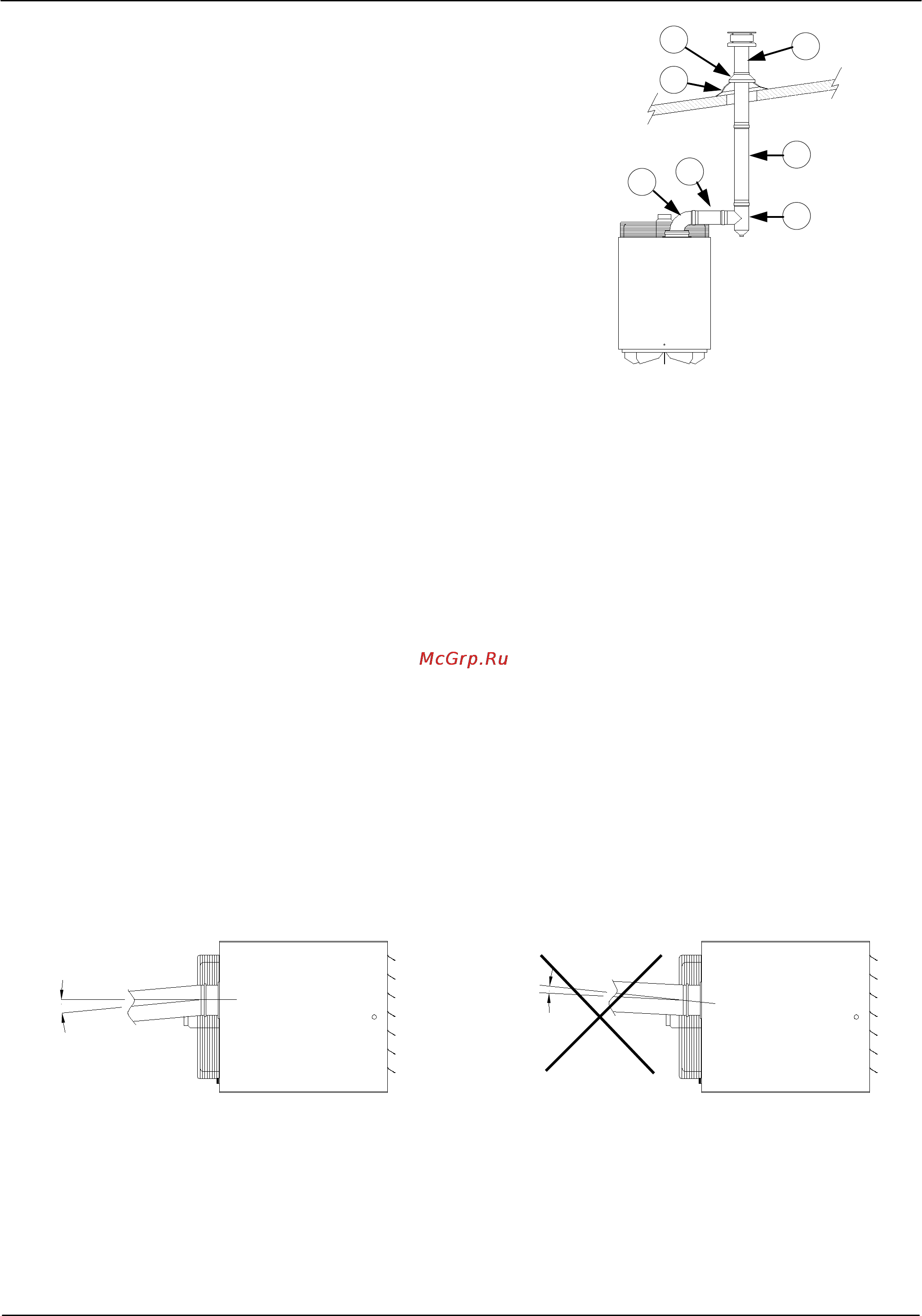

5-3 Горизонтальный дымоход концентрический – тип C12
Подвод воздуха для горения и отвод продуктов сгорания газа осуществляется горизонтальным
концентрическим дымоходом между внутренней и наружной средой.
Монтаж горизонтального дымохода должен быть под наклоном не менее 2° в направлении от
прибора (см. рис).
Правильный монтаж:
Неправильный монтаж:
α = 2°
1
2
3
4
5
7
6
/32
23
