4-4 Схема подключения газовых воздухонагревателей, управляемых
индивидуальным термостатом.
Модель REG110:
Блок управления без термостата с вкл. Отопл./выкл. /вентил. , перезапуск горелки, индикаторы работы,
кабель 4м с коннектором (предназначен для подключения к классическому комнатному термостату).
Модель REG111:
Блок управления REG110+ термостат, перезапуск горелки, индикаторы работы.
Модель REG112:
Блок управления REG110+ термостат программирования по времени, перезапуск горелки, индикаторы
работы.

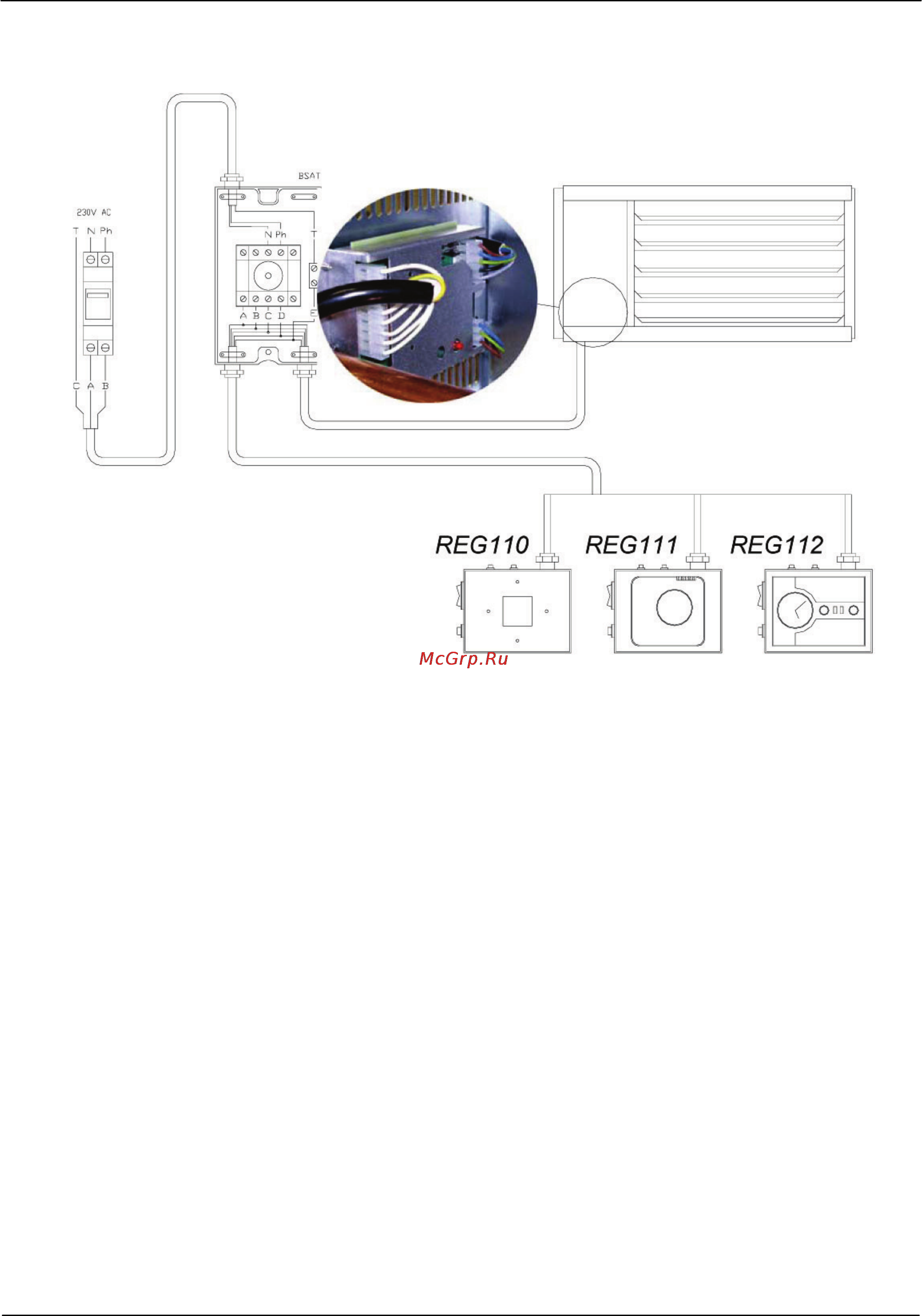

Подключение воздухонагревателя: А - нулевой провод (синий), В - Фаза (коричн.), D - пилотный
провод (черный), C - заземление (желто-зеленый).
Комнатные термостаты в свободной продаже не предназначены для управления воздухонагревателями
напрямую. Необхолдимо использовать блок управления REG110 для подключения классического комнатного
етрмостата. REG111 снабжен включателем отопл/выкл/вентил., индикаторами работы (зеленый-работа,
красный – дефолт.), кнопкой перезапуска горелки.
-REG111, REG112 представляют собой блок управления REG110 с подключенными термостатами TFP1,
TFP2TE.
-Подробную схему подключения системы REG смотреть в иснтрукции по подключению
REG110,REG111,REG112 .
При индивидуальном управлении, возможно подключение только одного аппарата.
