![Тепломаш КЭВ-151Т5 W3 Паспорт онлайн [9/12] 134950](/views2/1147198/page9/bg9.png)

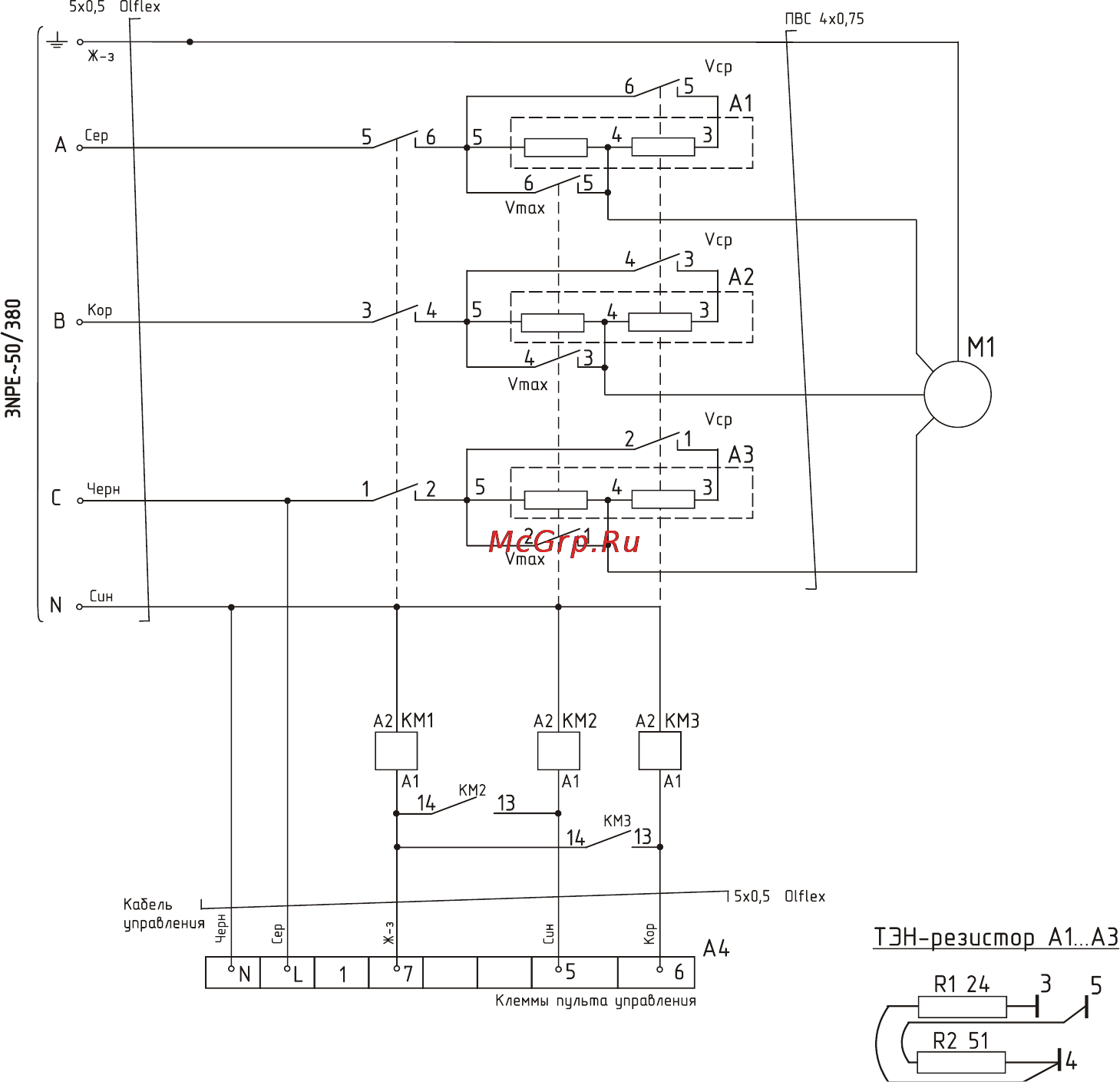

Рис. 4. Электрическая схема КЭВ-180Т5,6W3
-14-
7. ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать
Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и
Межотраслевые правила по охране труда (правила безопасности) при
эксплуатации электроустановок (ПОТ РМ-016-2001), «Правилами техники
безопасности при эксплуатации теплоиспользующих установок и тепловых
сетей» и СНиП 41-01-2003.
7.2 К установке и монтажу тепловентиляторов допускается
квалифицированный, специально подготовленный персонал.
7.3 Тепловентиляторы крепятся к стене вертикально или под углом 30° (10°
для КЭВ-70Т5W2) при помощи кронштейна, входящего в комплект поставки
(рис.7, 8).
7.4 Следует помнить, что выбор параметров тепловентилятора зависит от
многих особенностей помещения. Рекомендации по выбору и установке
тепловентиляторов должен давать проектант-специалист по отоплению и
вентиляции. Вопросы подключения тепловентилятора к тепловой сети (схема,
разность давлений, температура теплоносителя) должен решать проектант-
сантехник.
7.5 Питание тепловентиляторов осуществляется от однофазной сети
220В/50Гц (КЭВ-180Т5,6W3 – от трехфазной сети 380В/50Гц).
7.6 Подключение к сети осуществляется в соответствии с правилами
эксплуатации электроустановок. ЗАПРЕЩАЕТСЯ эксплуатация
тепловентиляторов без заземления (см. п. 5.3).
7.7 Пульт управления подключен на заводе-изготовителе.
В случае подключения пульта управления самостоятельно, необходимо:
Разобрать пульт, отвинтив два винта и отведя лицевую панель вверх.
Подключить кабель 5х0,5мм
2
к пульту управления в соответствии с
цветовой маркировкой проводов кабеля управления и клеммной колодки
пульта (рис. 3). Клемма 1 пульта управления предназначена для
подключения катушки привода регулирующего клапана (см. Паспорт на
смесительный узел).
Закрепить пульт на стене, совместить фиксаторы в верхней части крышки
с вырезами на корпусе, совместить кнопки с вырезами на крышке,
закрепить крышку двумя винтами.
Пульты управления предусматривают подведение кабеля управления 5х0,5мм
2
методом «скрытой проводки». При необходимости подведения кабеля
«наружной проводкой» необходимо в месте вывода кабеля из корпуса сделать
в стене углубление 50мм х 10мм.
-7-
