Liebherr SBNes3210+SKes4210 [5/25] Выравнивание дверцы

Liebherr SBNes3210+SKes4210 [5/25] Выравнивание дверцы

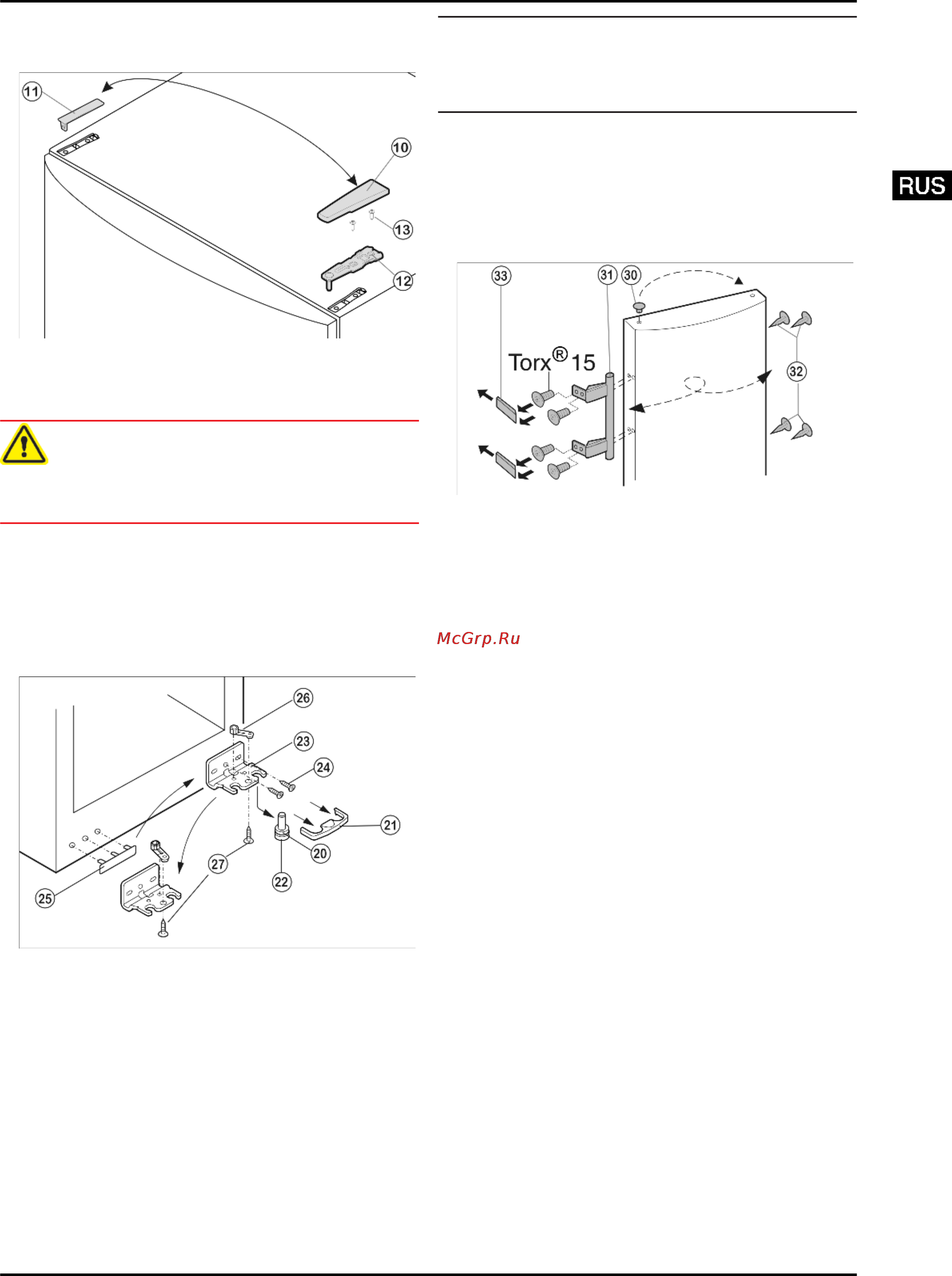

4.1.1 Откручивание верхней опорной под-

ставки

Fig. 4

u

Закройте дверь.

u

Стяните крышку крышку

Fig. 4 (10)

вперёд и снимите

крышку

Fig. 4 (11)

.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхнюю опорную подставку

Fig. 4 (12)

(2 шт.

Torx 25)

Fig. 4 (13)

и вытяните вверх.

4.1.2 Снятие двери

u

Дверь приподнимите и отставьте в сторону.

4.1.3 Перестановка опорных деталей

Fig. 5

u

Нижнюю крышку

Fig. 5 (21)

снимите движением вперед.

u

С помощью второго человека устройство слегка накло-

ните назад, чтобы удалить опорный палец.

u

Вытяните опорный палец

Fig. 5 (22)

вниз и вперёд. При

этом следите за гнездом шарнира

Fig. 5 (20)

.

u

Открутите опорный кронштейн

Fig. 5 (23)

(2 шт. Torx 25)

Fig. 5 (24)

.

u

Открутите опорную деталь

Fig. 5 (26)

(1 Torx 25)

Fig. 5 (27)

и, переставив в отверстие на противоположной

стороне опорной подставки, снова прикрутите.

u

Снимите и переставьте крышку

Fig. 5 (25)

со стороны

ручки.

u

Снова прикрутите опорную подставку

Fig. 5 (23)

на новой

стороне шарнира, при необходимости с помощью акку-

муляторного шуруповерта через внешний продольный

паз и круглое отверстие.

Указание

u

Если необходимо, например, чтобы скомпенсировать не-

ровности пола, вместо круглого отверстия для прикру-

чивания можно использовать также второй продольный

паз.

u

Снова слегка наклоните устройство назад и переставьте

опорный палец

Fig. 5 (22)

.

u

Снова защелкните крышку

Fig. 5 (21)

.

4.1.4 Перестановка ручки

u

извлеките пробку

Fig. 6 (30)

из опорной втулки дверцы и

переставьте.

Fig. 6

u

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 6 (31)

, пробку

Fig. 6 (32)

и прижимные

пластины

Fig. 6 (33)

.

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.5 Монтаж двери

u

Установите дверь сверху на опорный палец

(22)

.

u

Закройте дверь.

u

Установите верхний опорный кронштейн

Fig. 4 (12)

на но-

вой стороне шарнира так, чтобы он защелкнулся в двер-

це.

u

Прикрутите опорный кронштейн

Fig. 4 (12)

(2 шт. Torx

25)

Fig. 4 (13)

. При необходимости просверлите отвер-

стия или используйте аккумуляторную отвертку.

u

Защёлкните крышку

Fig. 4 (10)

и крышку

Fig. 4 (11)

на

противоположной стороне.

4.1.6 Выравнивание дверцы

u

При необходимости выровняйте дверцу через два про-

дольных паза в опорном кронштейне

(23)

параллельно

корпусу устройства, затем затяните винты.
