Указания по установке и модернизации
10
Вставьте шарнирный болт u в другое отверстие под крепеж. Для этого используйте
прилагаемый гаечный ключ с шестиугольным гнездом (ширина ключа 5).
Вновь установите крышки i: вставьте крышку на стороне петли, перемещая ее наружу, и
установите на место до щелчка; вставьте крышку на стороне открывания дверцы, перемещая
ее внутрь, и установите на место до щелчка.
Центр: Поменяйте местами крышку 1) и петлю 1!: выкрутите винты, снимите крышку 1) и
петлю 1!, приподнимая вбок, разверните их на 180 градусов и прикрутите с
противоположной стороны дверцы; затем вставьте шарнирную втулку 1@ и установите ее
сверху.
Днище: С помощью отвертки удалите шайбу 1#, и установите ее с противоположной стороны.
Снова установите дверцы: Выньте заглушки 1$ из узлов крепления дверцы и вставьте их с
другой стороны.
Навесьте верхнюю дверцу на шарнирный болт u. Закройте дверцу.
Вставьте средний шарнирный болт y снизу вверх в узел крепления дверцы через петлю 1!.
Дверца должна быть установлена заподлицо с корпусом устройства; в случае необходимости
выровняйте ее, используя прорези в петле.
Навесьте нижнюю дверцу и закройте ее.
Разверните компонент петли r на 180 градусов, извлеките шарнирный болт t, поверните
на 180 градусов и установите обратно. Установите оба компонента в петлю 1%: вставьте болт
в узел крепления дверцы через петлю, наклоните компонент петли внутрь, сдвиньте вверх и
закрепите винтом e.
Выровняйте дверцу заподлицо с корпусом устройства, используя прорезь на петле 1%, после
чего затяните винт e.
При открытой дверце навесьте цокольную планку q и, нажимая на нее, установите на место
до щелчка.
При открытой дверце вставьте крышку w спереди в цокольную планку и установите на место
до щелчка.
Поменяйте местами дверные ручки 1^ и заглушки 1**. При открытой дверце осторожно
приподнимите прижимные планки* 1& в передней части и выдвиньте их. Открутите ручки при
помощи отвертки Torx
®
или крестовой отвертки*.
Повторную сборку выполняйте в обратной последовательности: установите прижимные
планки на место до щелчка.
Встраивание в кухонную мебель

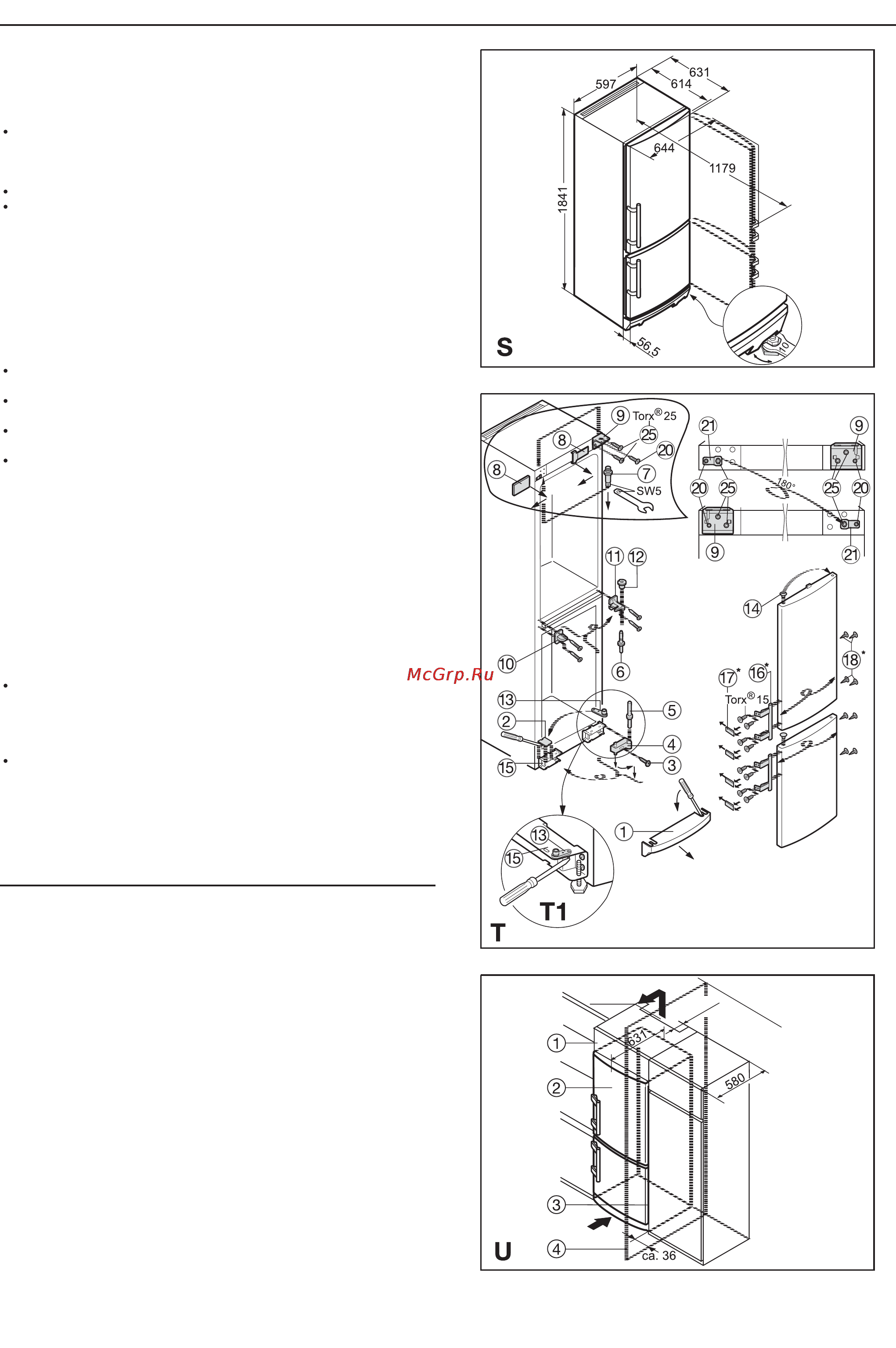

Рис. U. Винный температурный шкаф можно встраивать в предметы кухонной мебели. Для
адаптации винного температурного шкафа к кухонной мебели по высоте над ним можно
установить подходящий по размерам верхний посудный шкаф q.
Для обеспечения надлежащей вентиляции и беспрепятственного выхода воздуха в задней
стенке шкафа для встраивания по всей его ширине необходимо сделать вырез глубиной не
менее 50 мм. Площадь поперечного сечения выреза для вентиляции должна составлять не
менее 300 см
2
. Обычно чем больше площадь выреза, тем экономичнее работает винный
температурный шкаф.
При установке винного температурного шкафа в стандартный кухонный гарнитур (макс.
глубина 580 мм) его можно установить вплотную к предмету кухонной мебели. Дверца
винного температурного шкафа выступает за переднюю поверхность предмета кухонной
мебели на 34 мм по бокам и на 51 мм в центре шкафа. Это упрощает открывание и
закрывание дверцы.
При установке винного температурного шкафа около стены r между стеной и
холодильником со стороны расположения петель должно оставаться расстояние не менее 36
мм (для защиты ручки от повреждений при открывании дверцы).
q верхний предмет кухонной мебели
w винный температурный шкаф
e боковая панель предмета кухонной мебели
r стена
Все типы и модели устройств подвергаются непрерывной модернизации, поэтому мы
надеемся, что Вы с пониманием отнесетесь к тому, что мы сохраняем за собой право вносить
изменения в конструкцию, комплектацию и технологические решения без предварительного
уведомления.
* Наличие в зависимости от модели и комплектации
[мм]
[м]
min 300 см
2
min 50
