Тепломаш ГРД-235М [8/49] Рисунок 3

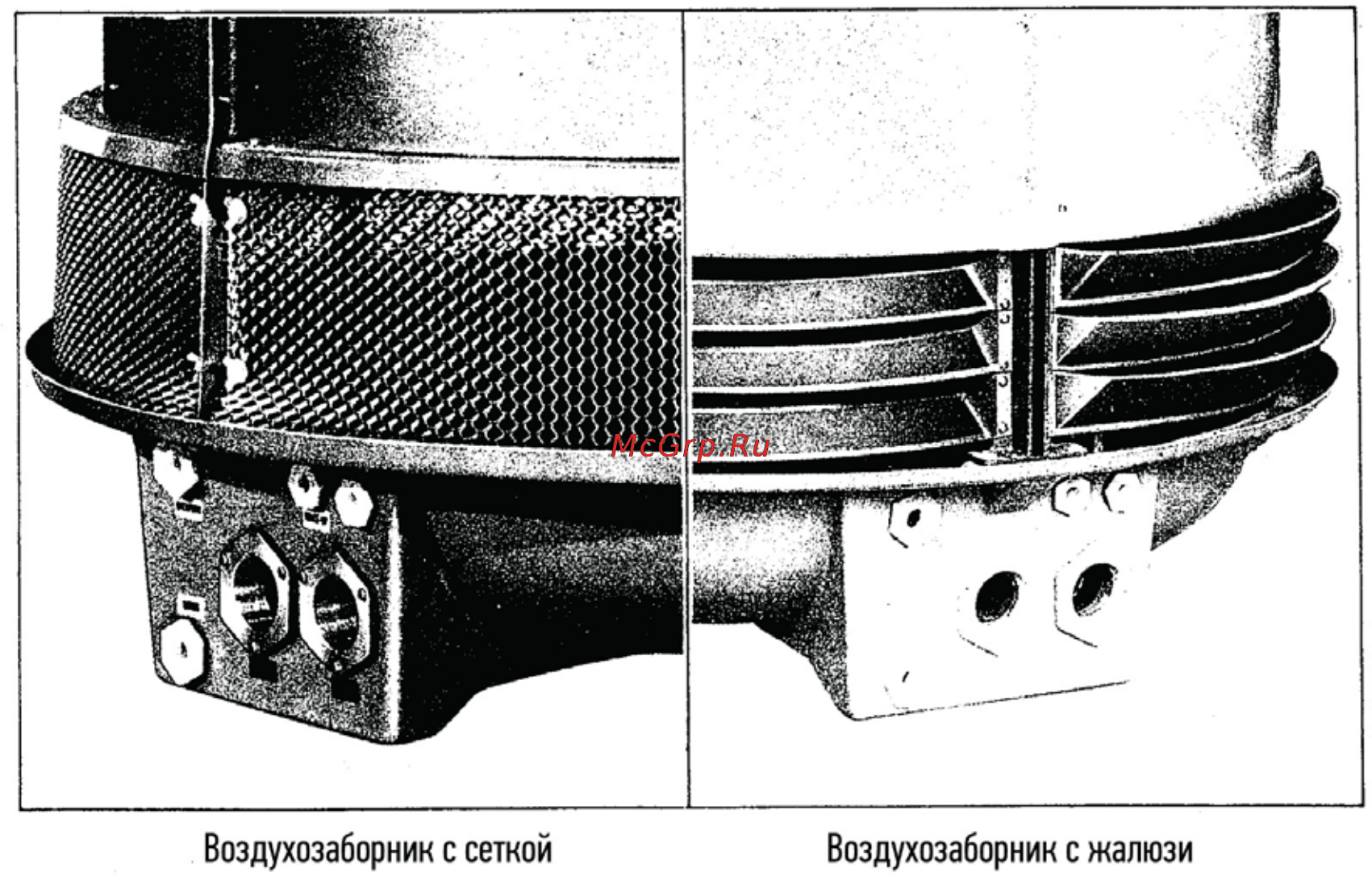

Рисунок 3.5

3.6. Ороситель

В градирнях типа ГРД-М применяются сотовые оросители, изготовленные путем вакуумного

формования. Теплообменная способность такого оросителя в среднем на 30% выше, чем у оросителя,

полученного горячим прессованием, и применяющегося стандартно в градирнях цилиндрического

типа. После склеивания ороситель, полученный вакуумным формованием, не теряет устойчивости

формы, навсегда сохраняя её неизменной, что и обеспечивает повышенную эффективность.

3.7. Система подачи воды и водораспределительная система

Все трубные соединения расположены и спроектированы таким образом, чтобы упростить задачу

монтажнику и снизить количество внешних трубопроводов. Горячая вода попадает в градирню через

входной патрубок и проходит через внутренний стояк горячей воды до вращающейся оросительной

головки, через которую в свою очередь попадает в распределительные трубы, разбрызгивающие воду

на поверхность оросителя.

Внешний корпус вращающейся головки моделей ГРД-2М

~50М изготовлен из пластика высокой

прочности, в то время как скользящие детали являются металлическими. Смазку скользящих деталей

обеспечивает сама вода.

У моделей градирен ГРД-65М

~1200М в устройство вращающейся головки входят герметичные

подшипники как для секции осевой, так и для секции радиальной нагрузки. Это обеспечивает

непрерывное плавное вращение, как при возрастании напора циркуляционной воды, так и при

увеличении нагрузки. Конструкция вращающейся головки обеспечивает её лёгкое обслуживание и

ремонт.

При проектировании оросительной головки наряду с удобством в обслуживании особое внимание

было уделено её коррозионной и абразивной устойчивости (см. табл.3.7).
