СБОРКА

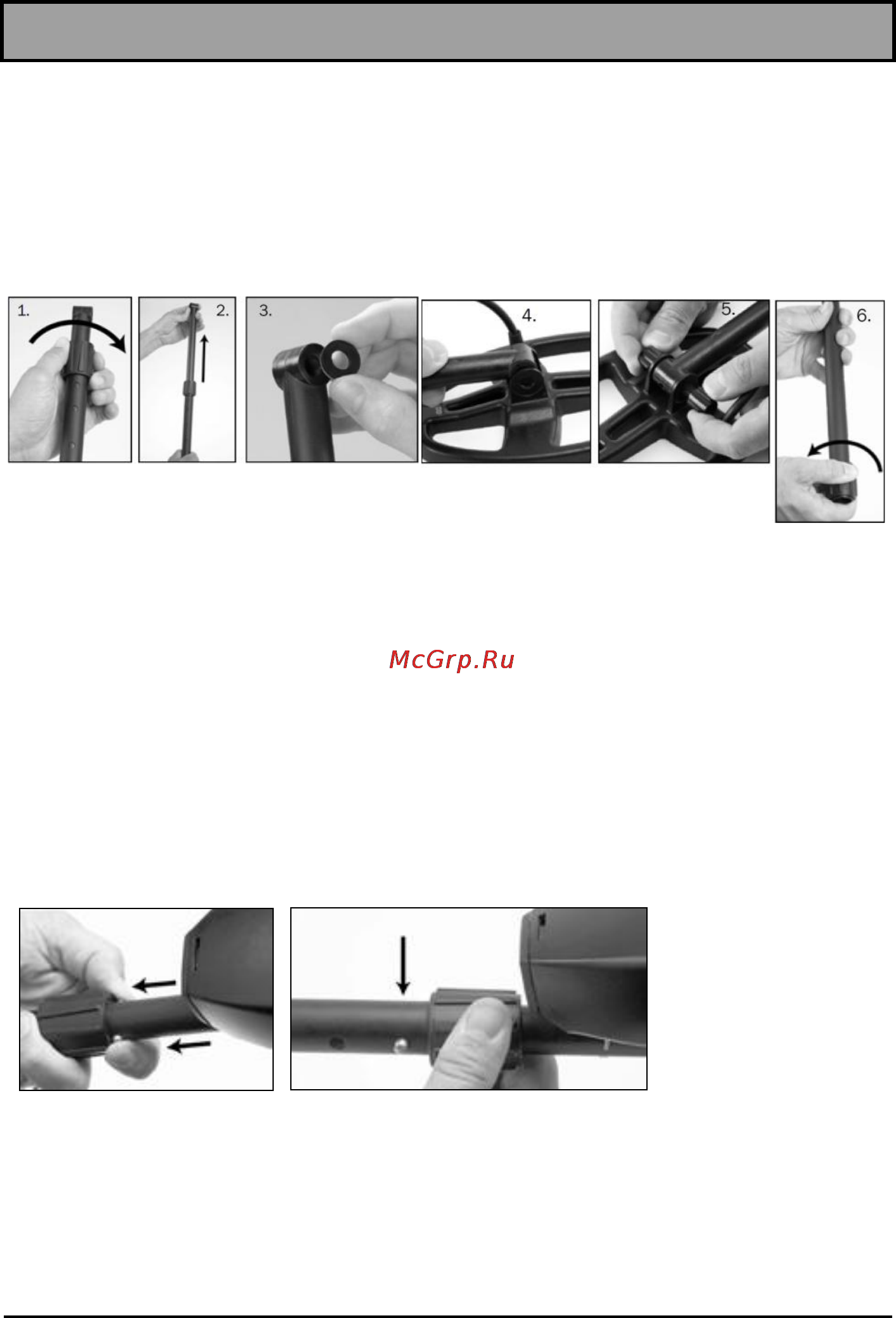

1. Держа перед собой верхнюю и нижнюю штанги (как показано на рисунке), ослабьте

воротниковый зажим, повернув его по часовой стрелке.

2. Выдвиньте верхнюю штангу, чтобы освободить пружинные зажимы в отверстиях

верхней штанги.

3. Совместите отверстия монтажных шайб с небольшими выступами на нижней штанге

и, с усилием нажав, поставьте их на место.

4. Наденьте на штангу катушку.

5. Пропустите резьбовой болт через отверстия в нижней штанге и катушке. Закрепите

узел крепления катушки, руками затянув барашковую гайку.

6. Держа собранные штанги как показано на рисунке, ослабьте зажим на конце верхней

штанги, повернув его против часовой стрелки.

Замечание: Если при этом воротниковый зажим полностью снимется со штанги, про-

сто наденьте его обратно и слегка подтяните.

7. Отожмите пружинный зажим на S-образной штанге (на которой смонтирован корпус

блока управления) и через воротниковый зажим вставьте S-образную штангу в верх-

нюю штангу.

8. Пружинный зажим должен попасть в ПЕРВОЕ отверстие на штанге, чтобы не закры-

вать доступ в отсек элементов питания. Вручную затяните воротниковый зажим. Не

затягивайте его чрезмерно!

7. 8.

Первое отверстие

9. Отожмите пружинный зажим нижней штанги и подстройте комфортную для себя

длину. Затяните вручную воротниковый зажим нижней штанги. Не затягивайте его

чрезмерно!

10. Плотно оберните кабель вокруг штанги, причѐм первый виток кабеля должен быть

над штангой.
