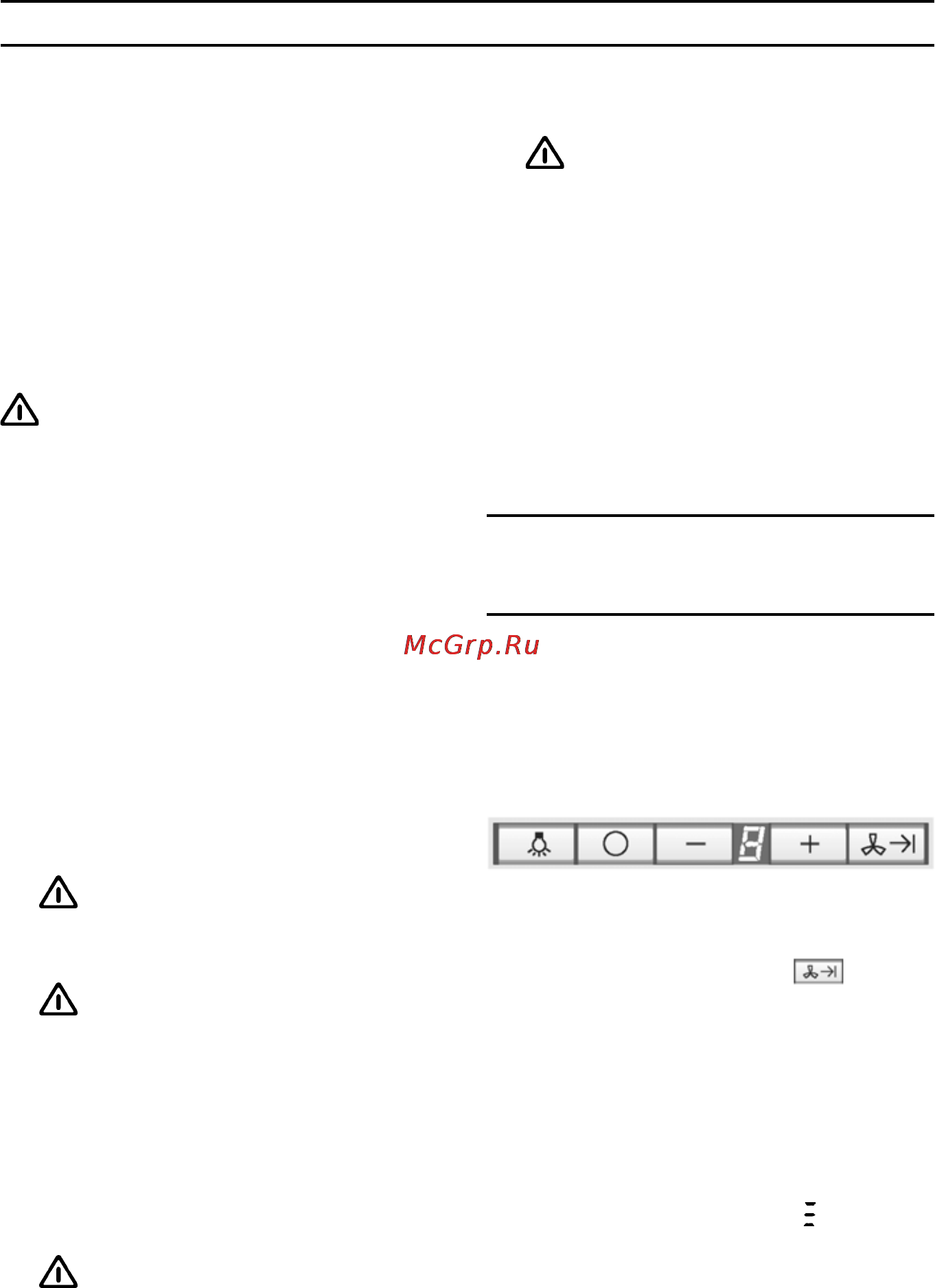

Siemens LC 86950 [13/17] Монтаж
![Siemens LC 86950 [13/17] Монтаж](/views2/1014765/page13/bgd.png)
12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Данная вытяжка предназначена для мон
тажа на стене кухни.
1. Снимите жиропоглощающий фильтр
(см. инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того
места, в котором предполагается уста
новить вытяжку. Рис. 6.
3. Используйте шаблон для маркировки
на стене точек, в которых будут уста
новлены шурупы. Чтобы облегчить под
вешивание вытяжки, начертите контур
той зоны, где будет крепиться вытяж
ка. Рис. 6.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки (стеклян
ный экран).
4. Просверлите 3 отверстия диаметром
8 мм для вытяжки и 2 отверстия диамет
ром 8 мм для обшивки. Вставьте дюбе
ли в отверстия таким образом, чтобы
они были заподлицо со стеной. Рис. 6.
Примечание. Если предполагается уста
навливать какиелибо специальные принад
лежности, это следует учесть.
5. Привинтите один уголок вверху и два
внизу. Рис. 7.
6. Подвесьте вытяжку. Выровняйте ее по
высоте и по горизонтали с помощью ре
гулировочных винтов. Рис. 8.
Стеклянный экран не должен ка
саться стены.
7. Ввинтите нижний шуруп (с шестигран
ной головкой). Рис. 9.
Если при завинчивании шурупа
оказывать давление на стеклянный эк
ран, стекло может разбиться.
8. Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в
защитной решетке. Рис. 9.
9. Подсоедините трубу для вывода воз
духа.
10.Подключите вытяжку к электропитанию.
11.Снимите защитную пленку с обеих сек
ций вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
12.Задвиньте верхнюю секцию вытяжной
трубы (пазы внизу) в нижнюю секцию
вытяжной трубы Рис. 10.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по краям
нижней секции вытяжной трубы. Рис. 10.
13.Вставьте полную вытяжную трубу под
углом в стеклянный экран и поверните
ее назад. Рис. 10.
14.Осторожно выдвиньте верхнюю секцию
вытяжной трубы вверх и с боков привин
тите двумя винтами к уголку. Рис. 11.
15.Установите на место жиропоглощаю
щий фильтр (см. инструкцию по эксплу
атации).
Переход от режима
отвода воздуха к режиму
циркуляции воздуха
Переключение системы
электронного управления
на режим циркуляции воздуха:
На заводеизготовителе вытяжка на
строена на режим отвода воздуха.
Для изменения режима вытяжка должна
быть подключена к сети и выключена.
Монтаж
1. Нажмите и удерживайте нажатой клави
шу 0.
2. Пока на индикаторе мигает 0, дополни
тельно нажмите клавишу , пока на
индикаторе не появится
CC
CC
C. Когда эта ин
дикация появится, отпустите клавиши.
Индикация
CC
CC
C исчезнет через короткое
время. Теперь система электронного
управления настроена на режим цирку
ляции воздуха.
Повторив шаги 1 и 2, Вы можете пере
вести систему электронного управле
ния назад в режим отвода воздуха (на
индикаторе отображается ).
