MSI Wind Box DC111-071XRU [11/48] Сводная информация
![MSI Wind Box DC111-071XRU [11/48] Сводная информация](/views2/1147783/page11/bgb.png)
1-3
Персональный компьютер
Сводная Информация

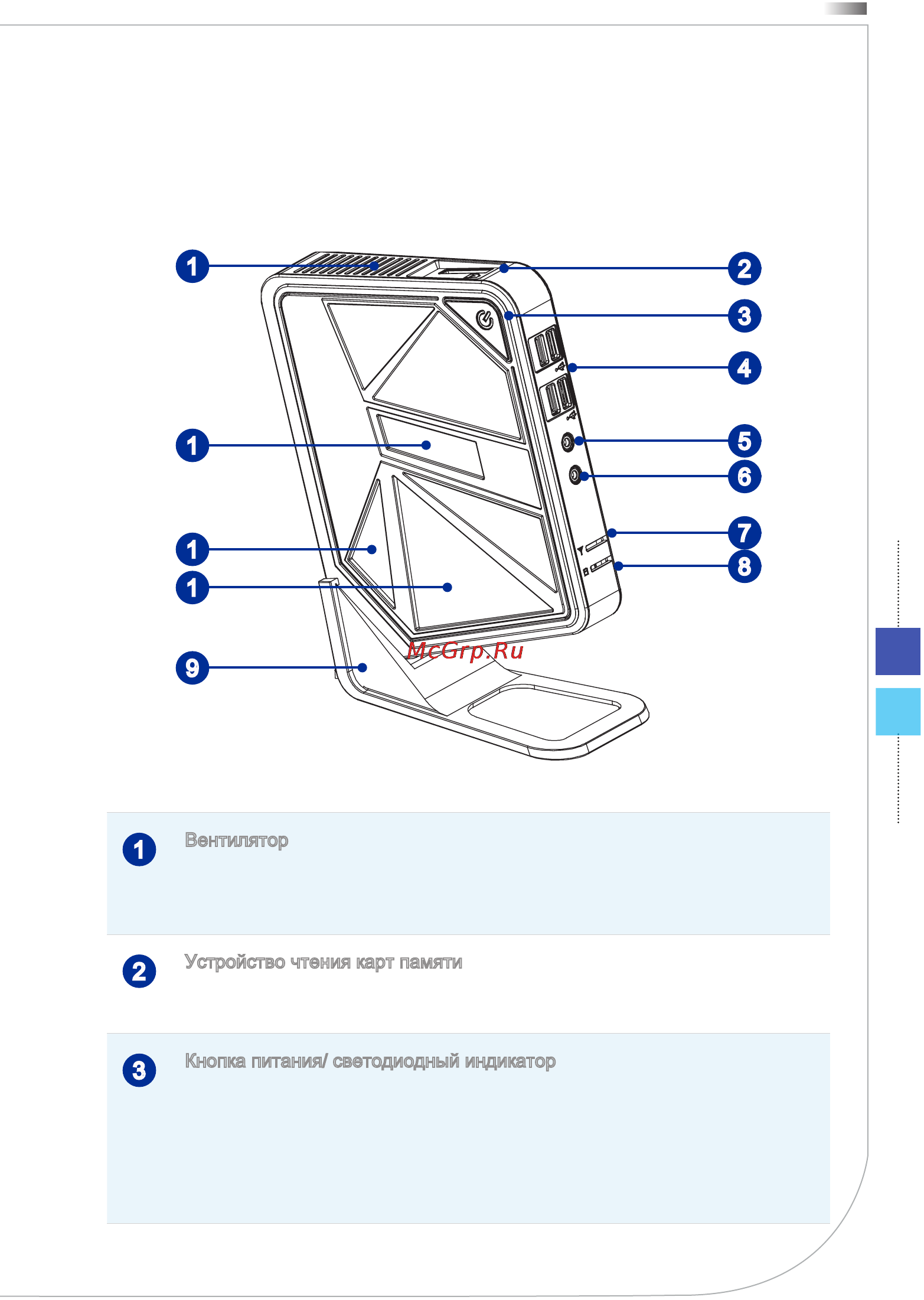

Вид спереди
9
1
1
1
1
2
3
4
5
7
8
6
1
Вентилятор
Вентиляционные отверстия в корпусе устройство обеспечивают
конвекцию воздуха и предотвращают перегрев устройства� Не
перекрывайте эти отверстия�
2
Устройство чтения карт памяти
Встроенное устройство чтения карт памяти поддерживает карты
различных типов�
3
Кнопка питания/ светодиодный индикатор
Кнопка питания позволяет включать и выключать систему� Светодиодный
индикатор горит, если система включена, и гаснет после выключения
системы� Что касается режимов энергосбережения, то светодиодный
индикатор мигает в режиме S3 (сохранение данных в памяти) и гаснет
в режиме S4 (сохранение данных на диске)� Чтобы вывести систему из
режима ожидания, нажмите кнопку питания�
