Toyota JS 121 [15/50] Заправка нижней нити

Содержание

• Toyota 1
• Обозначения 2
• Меры предосторожности 3
• При работе на машине 3
• Оглавление 4
• Наименование частей машины 6
• Переключатели видов строчек программ расположены на передней панели машины 6
• Наименование частей машины 8
• Переключатели видов строчек программ строчек расположены на боковой панели машины 8
• Комплект поставки 9
• Стандартные принадлежности 9
• Дополнительные принадлежности не входят в комплект поставки 10
• Название принадлежностей 10
• Наименование принадлежностей 10
• Подключение машины 11
• Элементы управления машины 12
• Подъем лапки 13
• Заправка нижней нити 15
• Намотка шпульки 15
• Заправка верхней игольной нити 16
• Нитевдеватель только для модели иа72 18
• Вытаскивание поднятие нижней нити 19
• А в с 20
• Основы шитья 20
• Прямые строчки перед шитьем 20
• Первое шитье на машине 21
• Первые стежки на машине 21
• Поворот материала на углу шитья в 21
• Шитье назад с 21
• Окончание шитья строчки в 22
• Установка натяжения нитей 23
• Переключатель машины в положении намотки шпульки для шитья 24
• Рычажок обратного шитья в 24
• Переключатель величины подъема рейки с 25
• Регулировка усилия давления лапки 26
• Тип а а шитье материалов средней толщины 26
• Тип в в 26
• Шитье толстых тканей и швов 27
• Зигзагообразные строчки 28
• Эластичные строчки 29
• Основные виды обработки 30
• Подшивка края изделия 30
• Подгибка края материала 31
• Подшивка плотных и эластичных материалов 32
• Обметочные швы 33
• Изготовление сборок на изделии 34
• Починка изделий 35
• Починка разорванных изделий 35
• Втачивание застежки молния 37
• Вышивка на машине 38
• Шитье сдвоенной иглой 40
• Ав с 41
• Обработка петель 41
• Обработка петель 42
• Замена лампочки подсветки 44
• Обслуживание машины 44
• Чистка и смазка машины 44
• Чистка челночного комплекта 45
• А 1 а 2 46
• Замена иглы 46
• X1 американского стандарта 47
• В 1 в 2 47
• Возможные неполадки и их устанение 48
• Неполадки вероятные причины 48
• Устранение 48
• Соотношение между иглой и нитью 49
• Машинах 50
• Программы строчек устанавливаемые на 50

Похожие устройства

• Electrolux ESF43005W Инструкция по эксплуатации
• Smeg KSEG5X Инструкция по эксплуатации
• Panasonic KV-S4085C Инструкция по эксплуатации
• Nilfisk Alto POSEIDON 3-30 301002200 Инструкция по эксплуатации
• Ardo TL 800 X Инструкция по эксплуатации
• Siemens LC 66971 Инструкция по эксплуатации
• Атлант ХМ-6025-080 Инструкция по эксплуатации
• Toyota JET B224-EU Инструкция по эксплуатации
• Electrolux ESF 45030 W Инструкция по эксплуатации
• Panasonic KV-S3105C Инструкция по эксплуатации
• Ardo TL 800 Инструкция по эксплуатации
• Nilfisk Alto NEPTUNE 4-55 FA 107146614 Инструкция по эксплуатации
• Siemens LC 66671 Инструкция по эксплуатации
• Атлант ХМ-412-020 Инструкция по эксплуатации
• Electrolux ESF 63021 Инструкция по эксплуатации
• Panasonic KV-S2048C Инструкция по эксплуатации
• Siemens LC 66651 Инструкция по эксплуатации
• Ardo TL 1000 X Инструкция по эксплуатации
• Nilfisk Alto POSEIDON 7-66 301000213 Инструкция по эксплуатации
• Dragonfly 218 Инструкция по эксплуатации

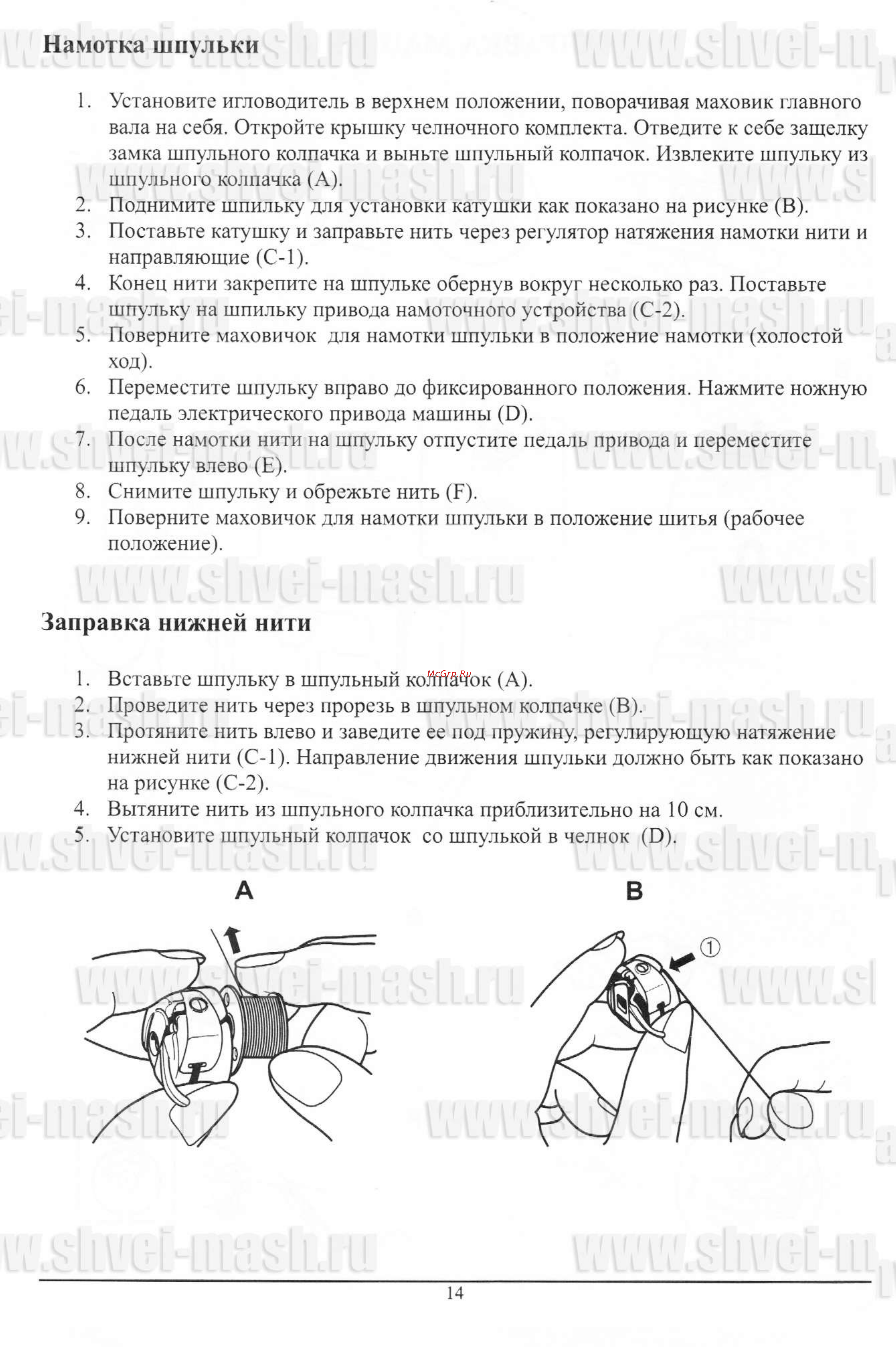

Намотка шпульки 1 Установите игловодитель в верхнем положении поворачивая маховик главного вала на себя Откройте крышку челночного комплекта Отведите к себе защелку замка шпульного колпачка и выньте шпульный колпачок Извлеките шпульку из шпульного колпачка А 2 Поднимите шпильку для установки катушки как показано на рисунке В 3 Поставьте катушку и заправьте нить через регулятор натяжения намотки нити и направляющие С 1 4 Конец нити закрепите на шпульке обернув вокруг несколько раз Поставьте шпульку на шпильку привода намоточного устройства С 2 5 Поверните маховичок для намотки шпульки в положение намотки холостой ход 6 Переместите шпульку вправо до фиксированного положения Нажмите ножную педаль электрического привода машины Э 7 После намотки нити на шпульку отпустите педаль привода и переместите шпульку влево Е 8 Снимите шпульку и обрежьте нить Е 9 Поверните маховичок для намотки шпульки в положение шитья рабочее положение Заправка нижней нити 1 Вставьте шпульку в шпульный колпачок А 2 Проведите нить через прорезь в шпульном колпачке В 3 Протяните нить влево и заведите ее под пружину регулирующую натяжение нижней нити С 1 Направление движения шпульки должно быть как показано на рисунке С 2 4 Вытяните нить из шпульного колпачка приблизительно на 10 см 5 Установите шпульный колпачок со шпулькой в челнок Э А В 14
