Smeg KSEG5X [6/10] Установка

УСТАНОВКА

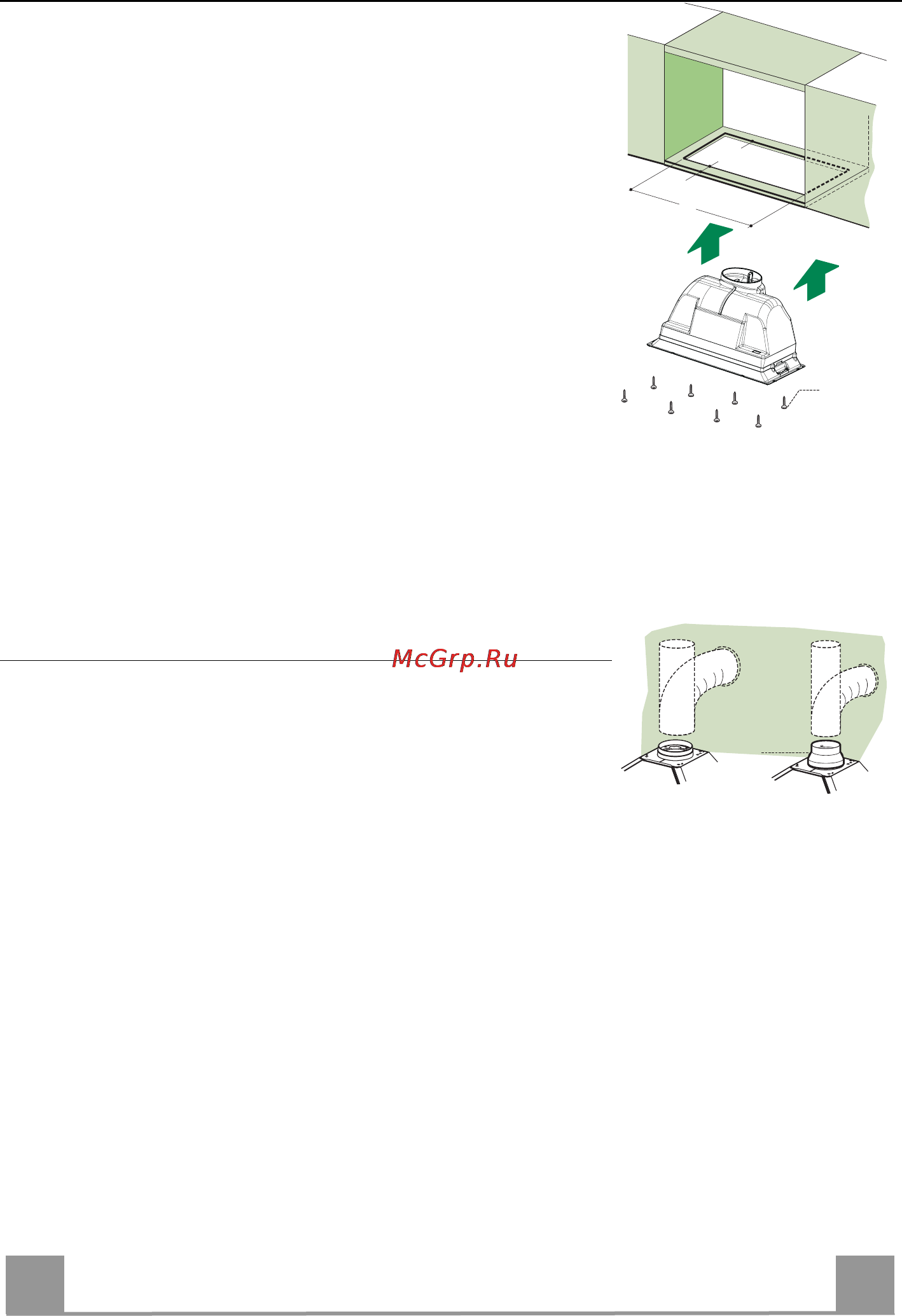

КРЕПЛЕНИЕ ЗАЩЕЛКАМИ

• Вытяжка может быть закреплена прямо к нижней стороне

полок (минимум 650 мм от плиты) боковыми опорами с

защелками.

• Сделать, как показано, пазы на нижней стороне полки.

• Закрепить входящими в комплект 8 винтами 12a .

259

497 - 677

12a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажима-

ми. Необходимый крепежный материал не

входит в ком-

плект.

• Вынуть фильтры от запахов на активном угле.

ø 120ø 150
