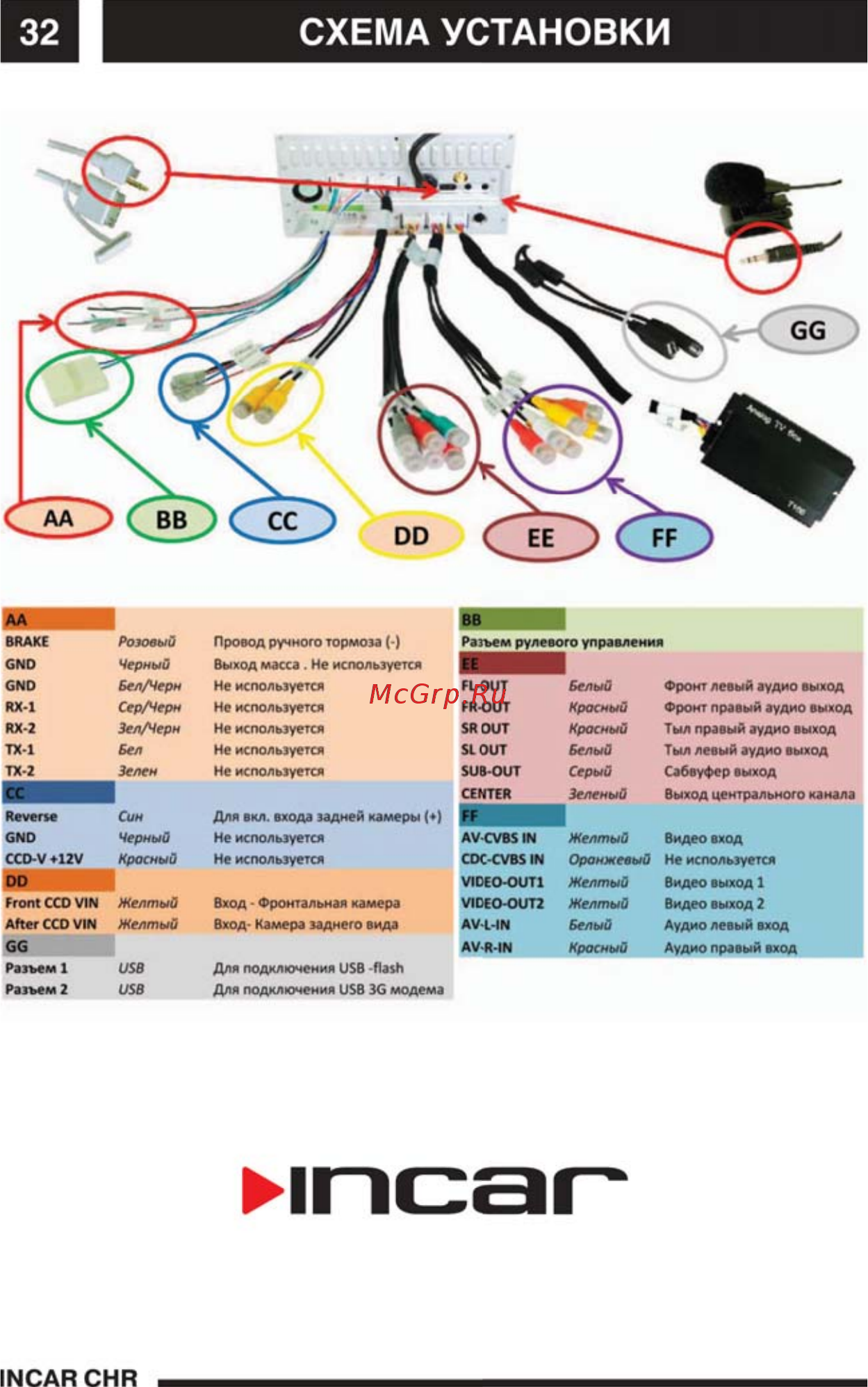

32 СХЕМА УСТАНОВКИ BRAKE Розовый Провод ручного тормоза Разъем рулевого управлени GND Черный Выход масса Не используется ЕЕ GND Бел Черн Сгр Черн Не используется FI OUT Белый Фронт левый аудио выход RX 1 Не используется FR OUT Красный Фронт правый аудио выход RX 2 Зел Черн Не используется SR OUT Красный Тыл правый аудио выход TX 1 Бел Зелен Не используется SLOUT Белый Тыл левый аудио выход Не используется SUB OUT Серый Сабвуфер выход CENTER Зеленый Выход центрального канала AV CVBS IN TX 2 Reverse GND CCD V 12V Син Для вкл входа задней камеры Черный Красный Не используется Не используется DD 1 Желтый Видео вход CDC CVBS IN Оранжевый Не используется VIDEO OUT1 Желтый Видео выход 1 Front CCD VIN Желтый Вход Фронтальная камера VIDEO OUT2 Желтый Видео выход 2 After CCD VIN Желтый Вход Камера заднего вида AV L IN Белый Аудио левый вход AV R IN Красный Аудио правый вход GG Разъем 1 USB Для подключения USB flash Разъем 2 USB Для подключения USB 3G модема incar INCAR CHR
