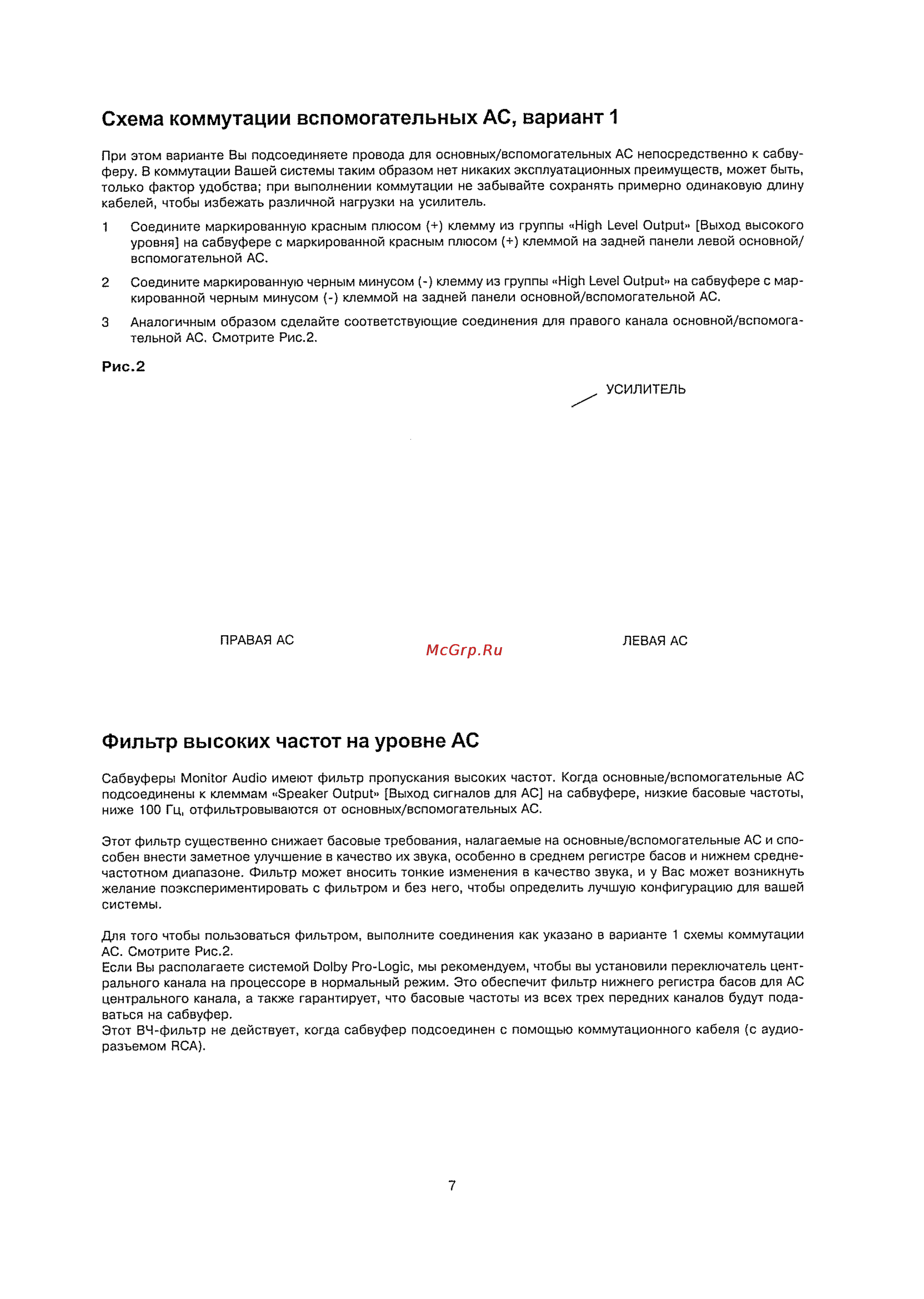

Схема коммутации вспомогательных АС вариант 1 При этом варианте Вы подсоединяете провода для основных вспомогательных АС непосредственно к сабву феру В коммутации Вашей системы таким образом нет никаких эксплуатационных преимуществ может быть только фактор удобства при выполнении коммутации не забывайте сохранять примерно одинаковую длину кабелей чтобы избежать различной нагрузки на усилитель 1 Соедините маркированную красным плюсом клемму из группы High Level Output Выход высокого уровня на сабвуфере с маркированной красным плюсом клеммой на задней панели левой основной вспомогательной АС 2 Соедините маркированную черным минусом клемму из группы High Level Output на сабвуфере с мар кированной черным минусом клеммой на задней панели основной вспомогательной АС 3 Аналогичным образом сделайте соответствующие соединения для правого канала основной вспомога тельной АС Смотрите Рис 2 Рис 2 УСИЛИТЕЛЬ ПРАВАЯ АС ЛЕВАЯ АС Фильтр высоких частот на уровне АС Сабвуферы Monitor Audio имеют фильтр пропускания высоких частот Когда основные вспомогательные АС подсоединены к клеммам Speaker Output Выход сигналов для АС на сабвуфере низкие басовые частоты ниже 100 Гц отфильтровываются от основных вспомогательных АС Этот фильтр существенно снижает басовые требования налагаемые на основные вспомогательные АС и спо собен внести заметное улучшение в качество их звука особенно в среднем регистре басов и нижнем средне частотном диапазоне Фильтр может вносить тонкие изменения в качество звука и у Вас может возникнуть желание поэкспериментировать с фильтром и без него чтобы определить лучшую конфигурацию для вашей системы Для того чтобы пользоваться фильтром выполните соединения как указано в варианте 1 схемы коммутации АС Смотрите Рис 2 Если Вы располагаете системой Dolby Pro Logic мы рекомендуем чтобы вы установили переключатель цент рального канала на процессоре в нормальный режим Это обеспечит фильтр нижнего регистра басов для АС центрального канала а также гарантирует что басовые частоты из всех трех передних каналов будут пода ваться на сабвуфер Этот ВЧ фильтр не действует когда сабвуфер подсоединен с помощью коммутационного кабеля с аудио разъемом RCA 7
