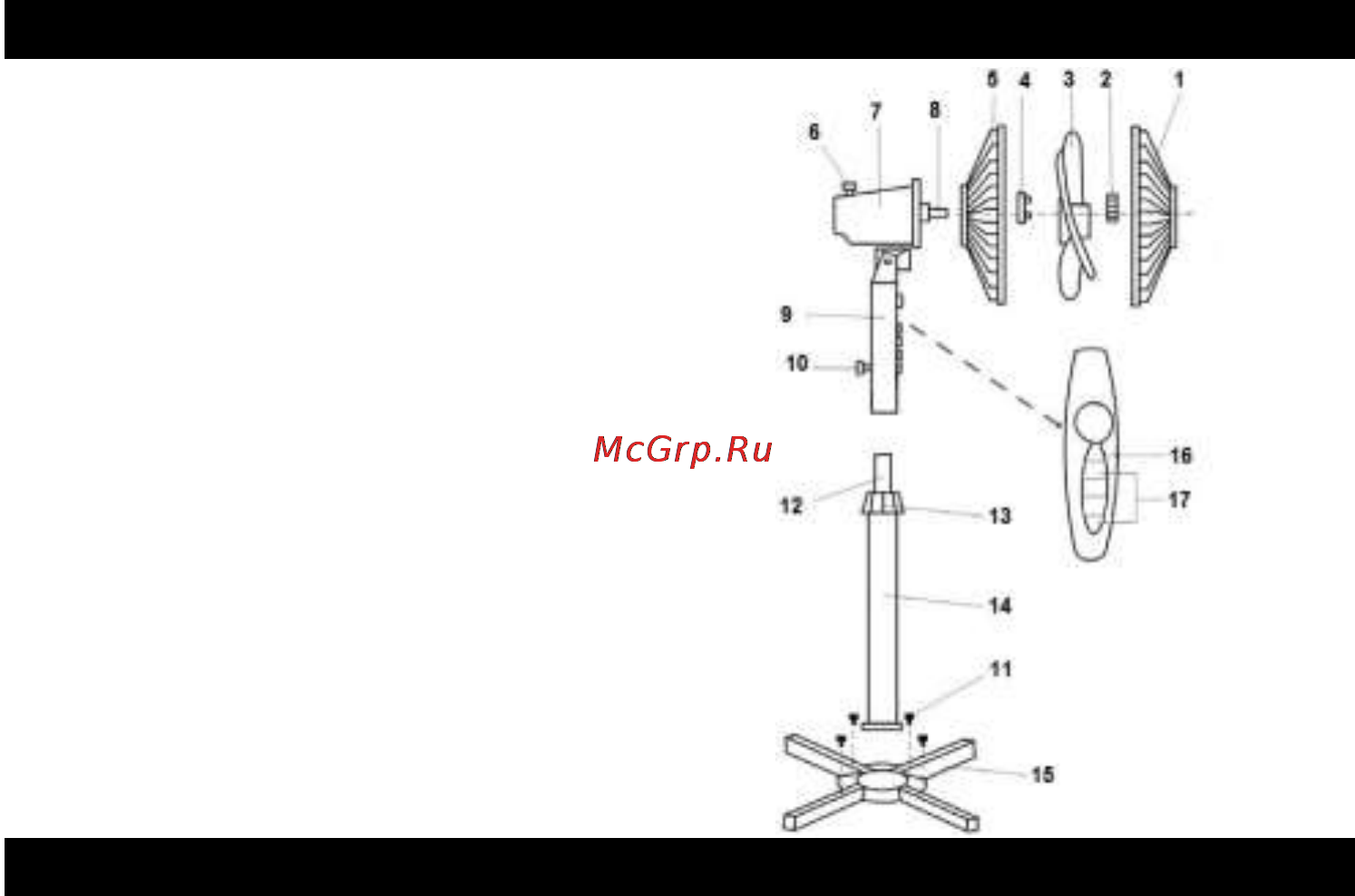

Обозначение составных частей

1. Передняя защитная решетка

2. Гайка крепления лопастей

3. Лопасти

4. Гайка крепления задней решетки

5. Задняя защитная решетка

6. Кнопка включения режима поворота

7. Кожух электродвигателя

8. Вал

9. Блок управления

10. Винт крепления моторной части

11. Винт крепления стойки к основанию

12. Выдвижная штанга

13. Зажим стойки

14. Стойка

15. Основание

16. Кнопка вкл/выкл подсветки

17. Кнопки управления

Эксплуатация вентилятора

Вентилятор поставляется в разобранном виде. Перед началом сборки

убедитесь, что комплект поставки полный и комплектующие не повреждены.

Не подключайте вентилятор к электросети, полностью не собрав его.

Закрепите стойку 14 на основании 15 винтами 11, идущими в комплекте.

Снимите со стойки 14 зажим 13, наденьте декоративную накладку и опустите

ее на основание 15. Выдвиньте штангу 12 на желаемую длину, установите

зажим 13 на место и затяните его. Установите моторную часть на штангу 12 и

закрепите винтом 10.

Отвинтите фиксирующие гайки: лопастей 3 и задней решетки 5, и снимите

их. Наденьте заднюю защитную решетку 5 на вал 8 и зафиксируйте гайкой 2.

Установите лопасти 3 на вал 8 так, чтобы они достали до фиксатора на валу

8. Чтобы зафиксировать лопасти, закрутите гайку крепления лопастей 2

против часовой стрелки. Совместите переднюю и заднюю сетки, и скрепите

их по окружности обручем.

Вентилятор готов к работе.

Вентилятор может работать в трех скоростных режимах.

Обозначение кнопок управления 17:

«0» -- вентилятор выключен;

«1» – минимальная скорость вращения вентилятора;

«2» – средняя скорость вращения;

«3» – максимальная скорость вращения;
