- 3 -

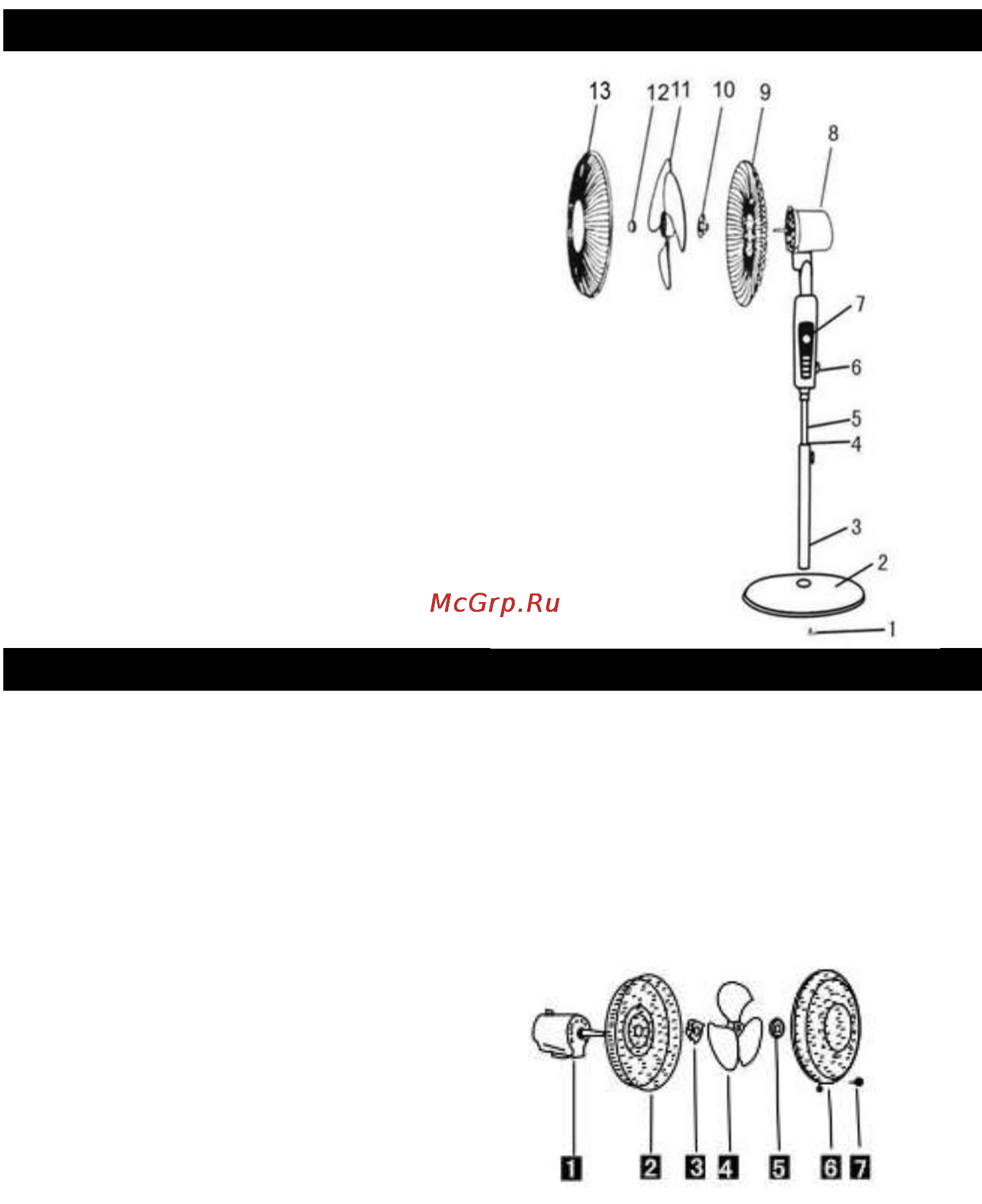

Обозначение составных частей

1. Винт для крепления стойки к

основанию

2. Основание

3. Стойка

4. Зажим стойки

5. Выдвижная штанга

6. Винт крепления блока

управления

7. Блок управления

8. Кожух электродвигателя

9. Задняя защитная решѐтка

10. Гайка для крепления лопастей

11. Лопасти

12. Заглушка лопастей

13. Передняя защитная решѐтка

Эксплуатация вентилятора

Вентилятор поставляется в разобранном виде. Перед началом сборки

убедитесь, что комплект поставки полный и комплектующие не повреждены.

Не подключайте вентилятор к электросети, полностью не собрав его.

Установите стойку на основание и закрепите еѐ с помощью винта для

крепления стойки к основанию.

Ослабьте винт на блоке управления, затем установите его на стойку и

зажмите винт.

СБОРКА МОТОРОЙ ЧАСТИ:

Составляющие моторной части:

1. Кожух мотора

2. Задняя защитная решѐтка

3. Гайка крепления защитной решѐтки

4. Лопасти

5. Заглушка лопастей

6. Передняя защитная решѐтка

7. Винт

Закрепите заднюю защитную решѐтку на кожухе электродвигателя с

помощью гайки крепления защитной решѐтки. Поместите лопасти на стержень и

закрепите заглушкой лопастей. Установите переднюю защитную решѐтку и

закрепите еѐ винтом.
