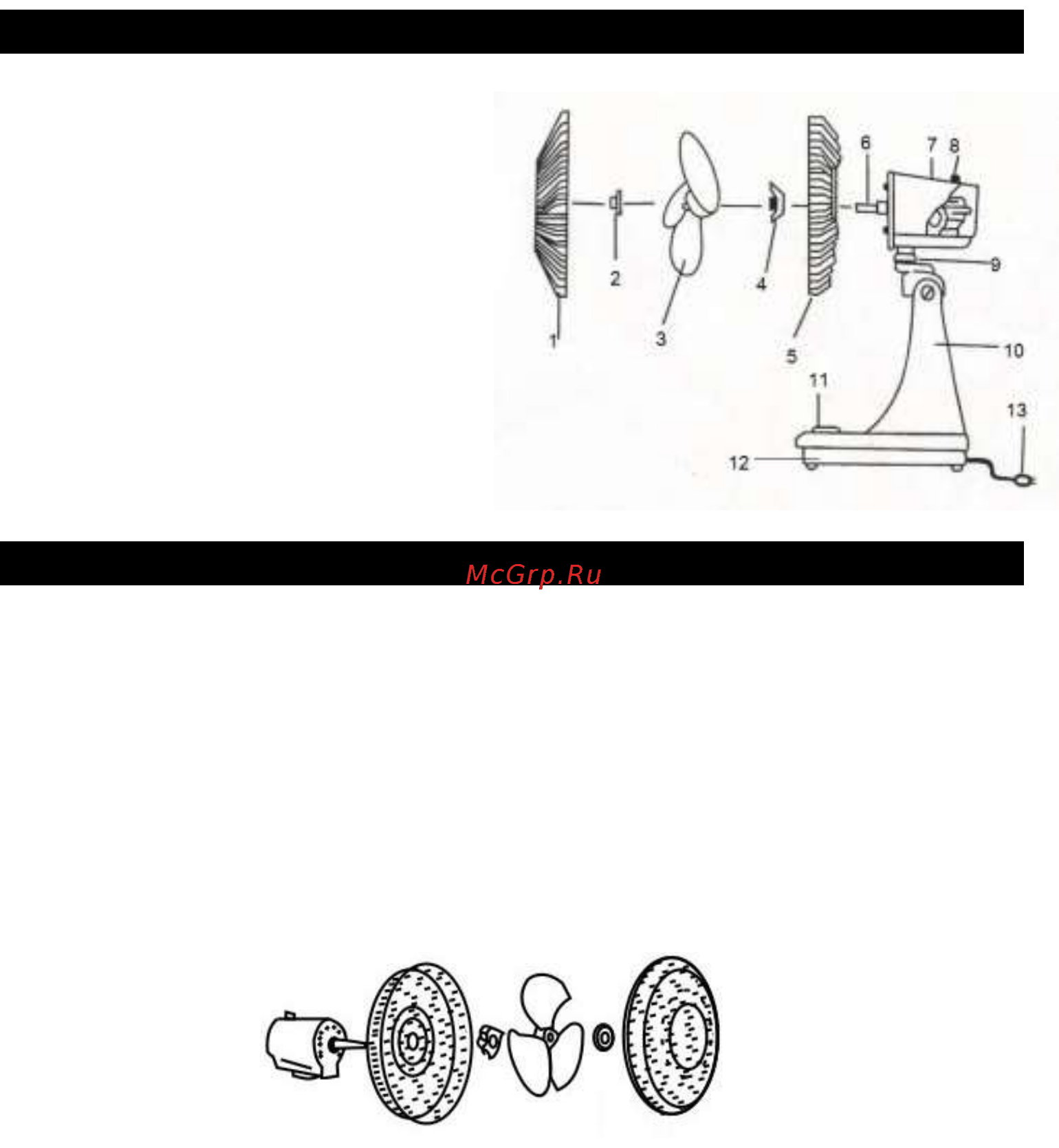

Обозначение составных частей

1. Передняя защитная решетка

2. Заглушка лопастей

3. Лопасти

4. Гайка для крепления лопастей

5. Задняя защитная решетка

6. Вал

7. Моторная часть

8. Кнопка включения режима

поворота

9. Регулятор наклона

10. Стойка

11. Кнопки управления

12. Основание

13. Шнур сетевой

Сборка и эксплуатация вентилятора

Вентилятор поставляется в разобранном виде. Перед началом сборки

убедитесь, что комплект поставки полный и комплектующие не повреждены.

Не подключайте вентилятор к электросети, полностью не собрав его.

Установите стойку на основание и закрепите её с помощью винтов для

крепления стойки к основанию.

СБОРКА МОТОРОЙ ЧАСТИ:

Закрепите заднюю защитную решётку на вал кожуха электродвигателя с

помощью фиксирующей гайки. Далее поместите лопасти на вал и закрепите

заглушкой лопастей. Установите переднюю защитную решётку и закрепите её

зажимами и фиксирующей гайкой.

Вентилятор может работать в трех скоростных режимах.

Обозначение кнопок управления:

«1» – минимальная скорость вращения вентилятора;

«2» – средняя скорость вращения;

«3» – максимальная скорость вращения;

«0» – вентилятор выключен.

На кожухе электродвигателя расположена кнопка включения режима

поворота вентилятора. Если нажать (утопить) эту кнопку, двигатель с лопастями

начнет поворачиваться в разные стороны. Чтобы отключить режим поворота,

вытяните кнопку обратно.

Чтобы выключить вентилятор, нажмите кнопку «0».
