Снятие основания

ПРИМЕЧАНИЕ. При транспортировке монитора ЖКД всегда снимайте основание.

1. Положите монитор экраном вниз на неабразивную поверхность (Рисунок R.1).

2. Вставьте тонкий стержень в отверстие на задней панели ЖК-монитора, нажмите большими пальцами выступы на

задней стороне основания-подставки в направлении стрелок, а затем вытащите подставку, как показано на

рисунке (Рисунок R.1)

Подсоединение подвижного кронштейна

Этот ЖКД монитор предназначен для использования с подвижным кронштейном.

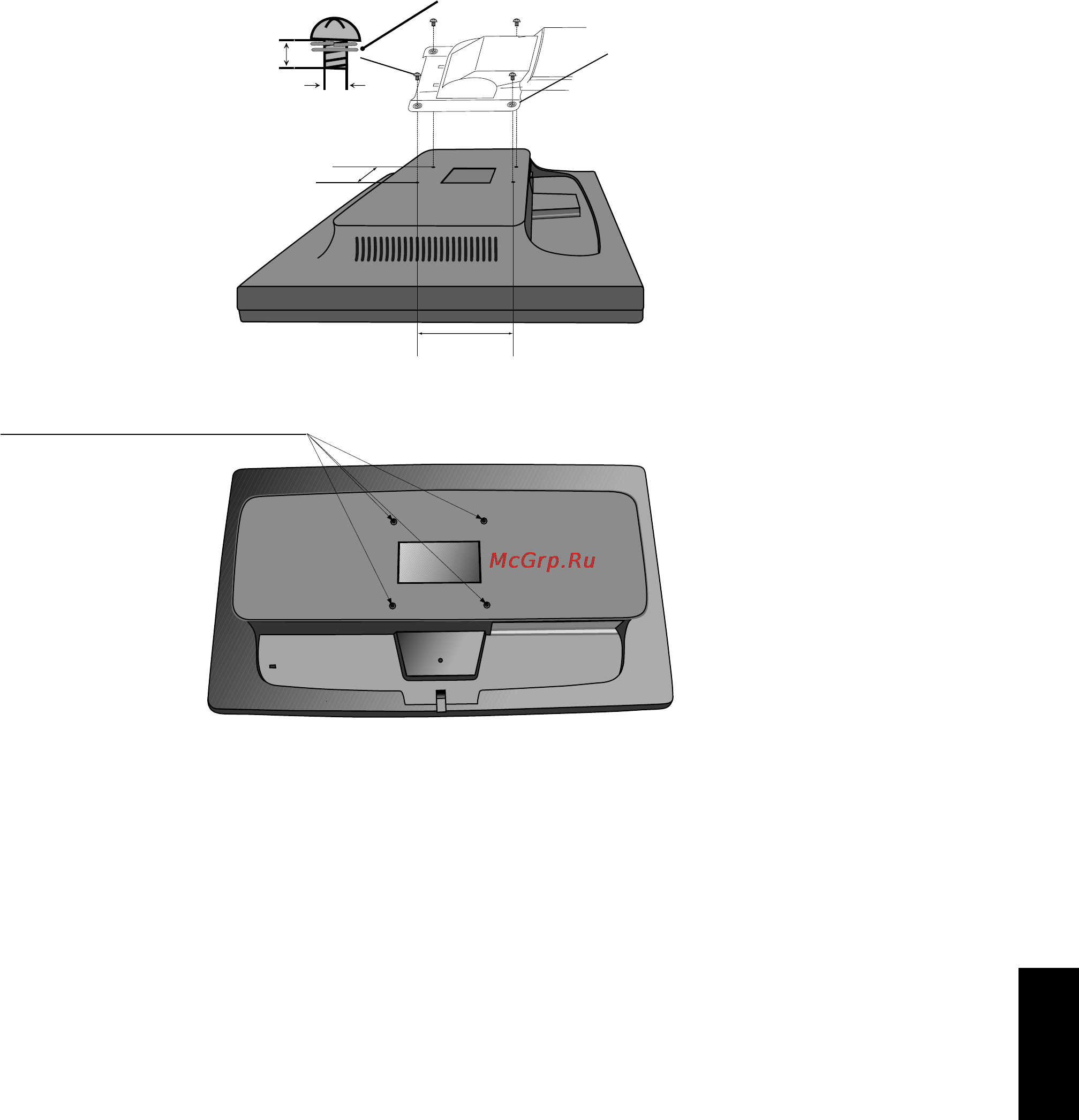

При установке используйте винты (4 шт.), как показано на рисунке. В целях соблюдения правил безопасности монитор

следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора.

ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS).

4 х 12 мм с пружинной шайбой и плоской шайбой

Затяните все винты

100 мм

То лщина кронштейна

(рычага) 2,0 ~ 3,2 мм

4-ВИНТА (M4)

(МАКСИМАЛЬНАЯ глубина: 8,5 мм)

Вес ЖКД монитора в сборе: 3,0 кг (MAX) - (V191W)

4,1 кг (MAX) - (V221W)

Характеристики

12 мм
