Краткое руководство по началу работы

Чтобы подключить монитор LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к

разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.

Для ПК с аналоговым выходом: Подсоедините 15-штырьковый миниразъем кабеля видеосигнала D-SUB - DVI-A

к разъему платы видеоадаптера в компьютере (Рисунок A.2).

Для Mac: Подсоедините адаптер кабеля для Macintosh к компьютеру, затем подсоедините кабель видеосигнала с

15-штырьковым миниразъемом D-SUB к адаптеру кабеля для Macintosh (Рисунок B.1).

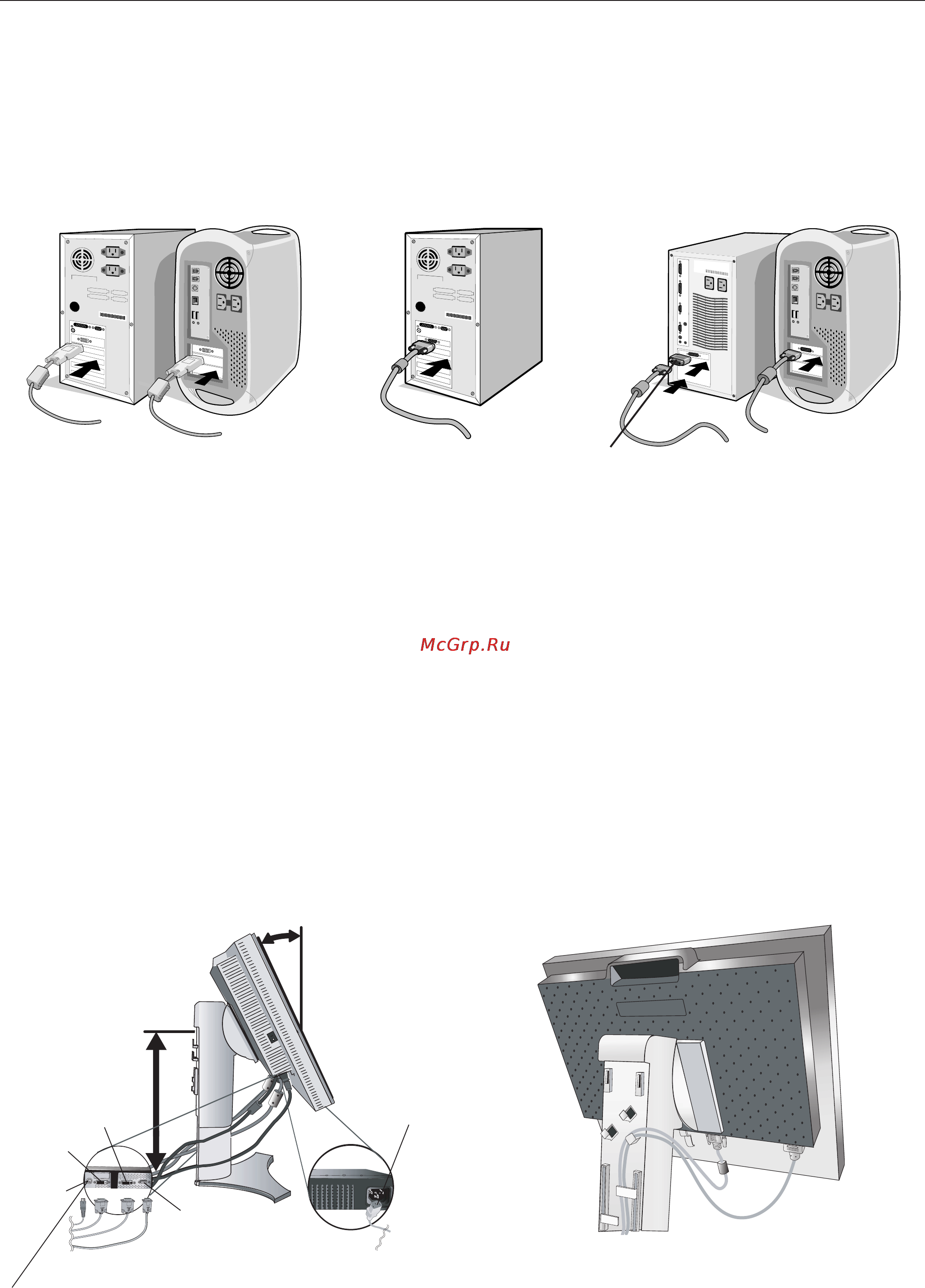

Рисунок A.1 Рисунок B.1

Адаптер кабеля

для Macintosh (не

входит в комплект)

Рисунок A.2

Рисунок C.1

Рисунок C.2

Крайнее верхнее

положение

подставки

ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов

(Рисунок С.1).

4. Подключите все кабели к соответствующим разъемам (Рисунок С.1).

ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и

уменьшению срока службы экрана или компонентов ЖК-модуля.

5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

Поместите кабель D-Sub (не входит в комплект поставки) и кабель питания в специальные кабельные каналы,

как показано на рисунке С.2.

Поместите кабель DVI и кабель видеосигнала D-Sub–DVI-A в специальные кабельные каналы, как показано на

рисунке С.3.

При использовании монитора в вертикальном положении поместите кабель DVI и кабель видеосигнала

D-Sub–DVI-A в специальные кабельные каналы, как показано на рисунке С.4.

6. Убедитесь, что кабели уложены правильно и не выступают из отсека (Рисунок С.3).

При распределении кабелей проверьте подвижность монитора в наклонном, поднятом и опущенном положениях,

а также попробуйте повернуть экран.

Кабель питания

Наклон 30˚

Выход DC

DVI-D

DVI-I

D-SUB

Разъем для подключения дополнительных устройств NEC.

Не используйте этот разъем без соответствующих указаний.
