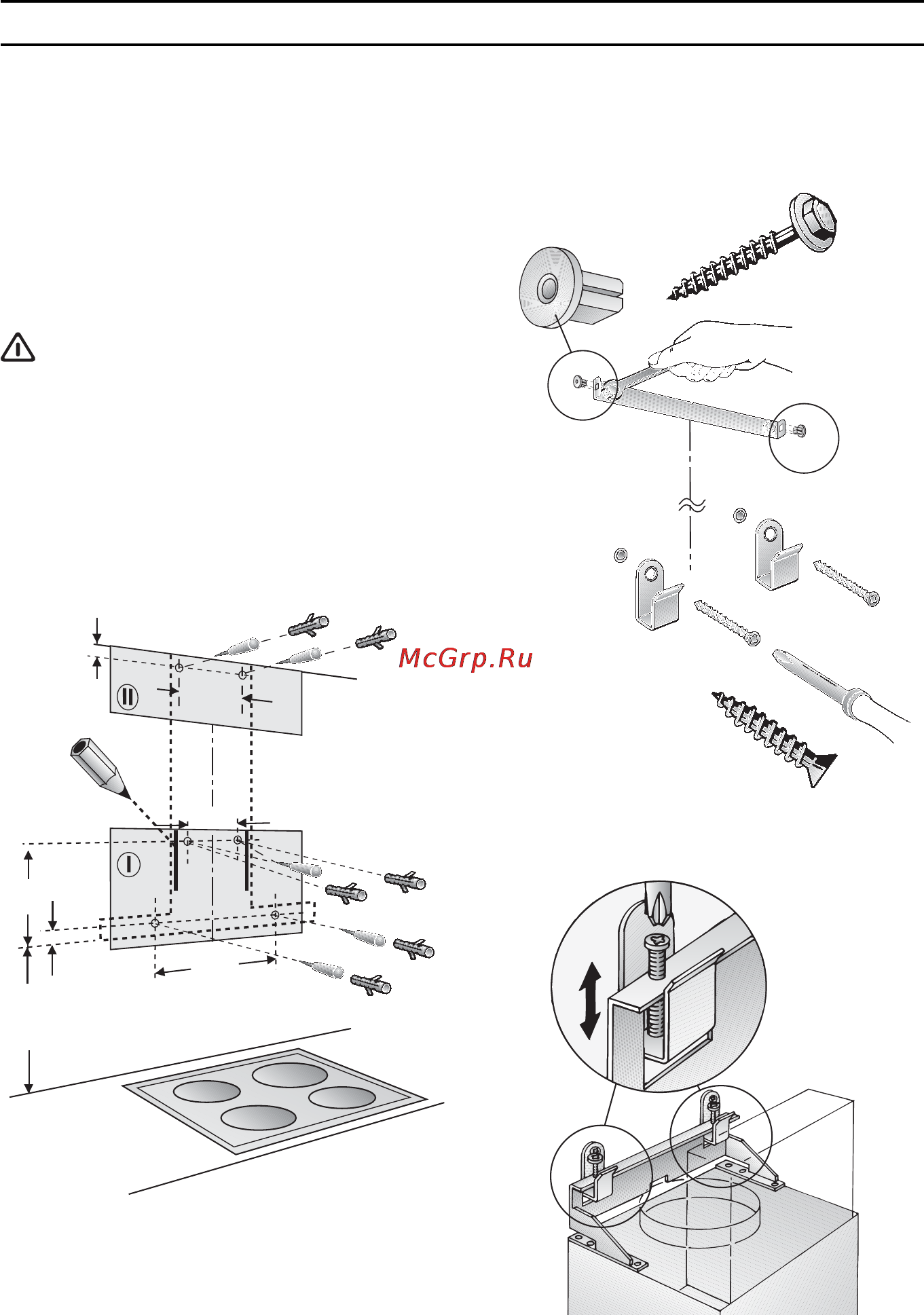

Монтаж
Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр (см.
инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того ме
ста, в котором предполагается устано
вить вытяжку.
3. Используйте шаблон для маркировки на
стене точек, в которых будут установле
ны шурупы.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия ∅ 8 мм для вы
тяжки и 2 отверстия ∅ 8 мм для обшивки.
Вставьте дюбели в отверстия таким об
разом, чтобы они были заподлицо со сте
ной.
5. Прикрепите 2 входящие в комплект по
ставки прокладки к скобам для крепления
обшивки вытяжной трубы.
Прикрепите скобы для крепления обшив
ки вытяжной трубы 2 винтами с шести
гранной головкой.
30
172
476
36,5
400
мин. 550 до электроплиты
мин. 650 до газовой плиты
216
6. Навесьте вытяжку.
Выровняйте ее по высоте и горизонталь
но с помощью регулировочных винтов.
Примечание. Если предполагается уста
навливать какиелибо специальные принад
лежности, это следует учесть.
