Подключение камеры к локальной сети (LAN) (подключение тип 2)
Чтобы просматривать видеоизображение от камеры с компьютера, подключенного к той же сети (локальная до
машняя или рабочая сеть), что и камера, подключите камеру через концентрирующий накопитель Ethernet (хаб) или
маршрутизатор.

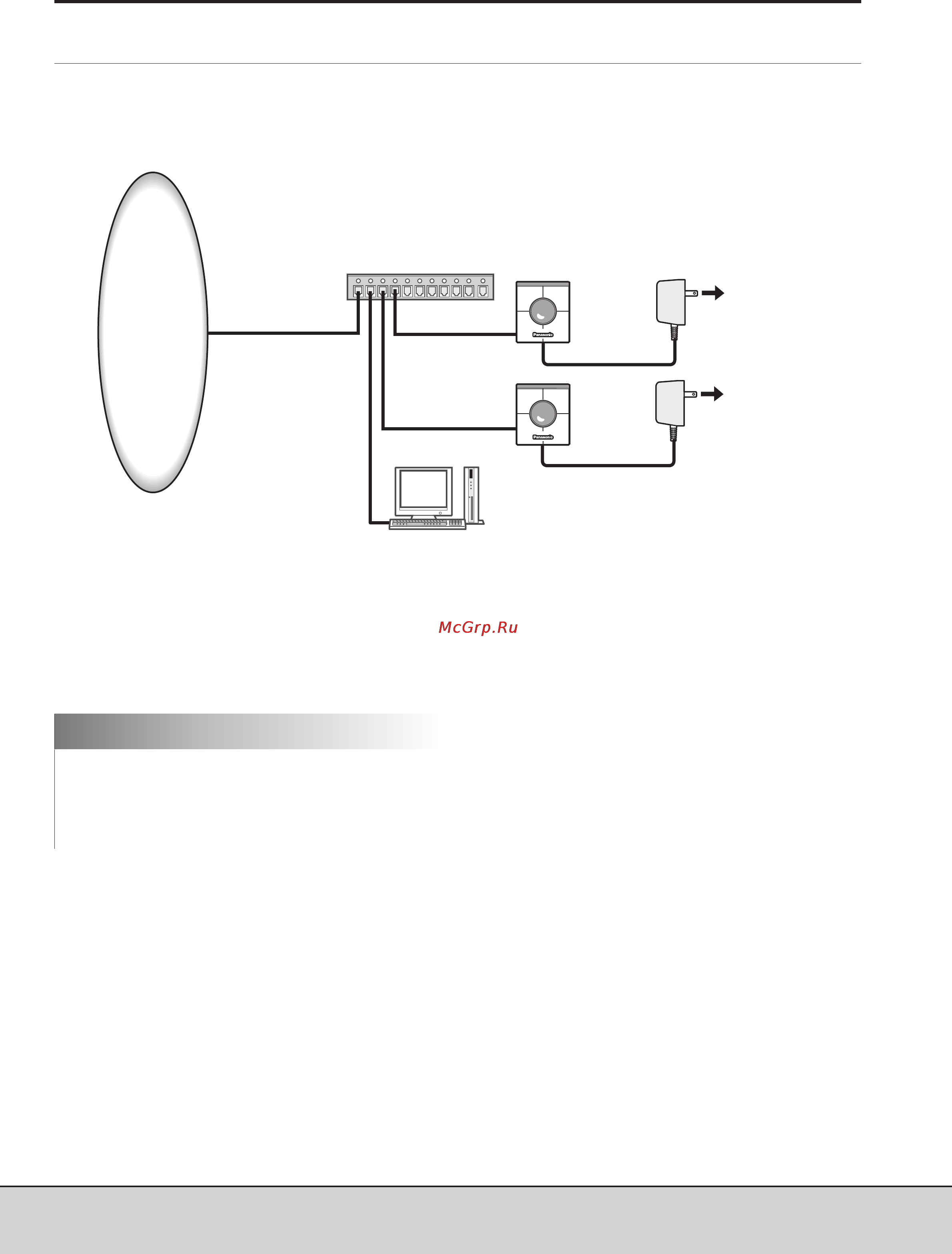

< Пример подключения >
<Необходимое оборудование>
Хаб или маршрутизатор Ethernet
<Требуемый кабель>
Кабель Ethernet ("прямой" кабель категории 5)
13
(095) 258+4205 www.panasonic.ru Panasonic (СНГ)
Ethernet
хаб или маршрутизатор
в розетку питания
230В, переменный
ток
LAN
в розетку питания
230В, переменный
ток
сетевой адаптер
сетевой адаптер
! Важно !
•
Используйте хаб Ethernet или маршрутизатор подходящий для 10 BaseT/ 100 BaseTX.
•
В компьютер необходимо установить сетевую карту 10BaseT/100 BaseTX.
•
Для каждой подключенной к сети камере следует использовать ее собственный эксклюзивный сетевой адаптер.
