Nord ДХМ-183-7-020 [10/11] Малюнок б 2

Содержание

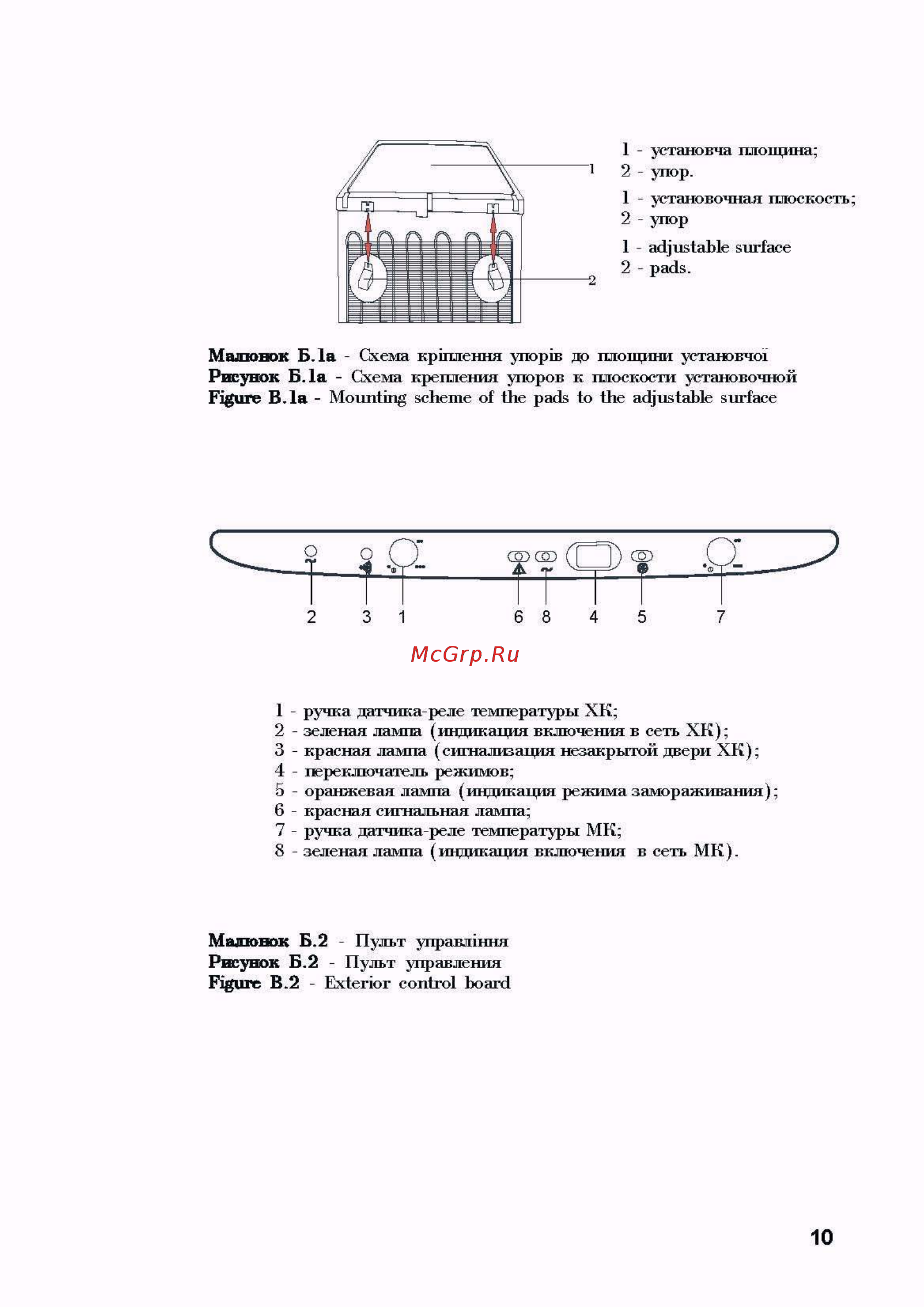

1 установча площина 2 упор 1 установочная плоскость 2 упор 1 adjustable surface 2 pads Малюнок Б la Схема кршлення ynopiB до площини установчо Рисунок Б 1а Схема крепления упоров к плоскости установочной Figure В la Mounting scheme of the pads to the adjustable surface 1 ручка датчика реле температуры ХК 2 зеленая лампа индикация включения в сеть ХК 3 красная лампа сигнализация незакрытой двери ХК 4 переключатель режимов 5 оранжевая лампа индикация режима замораживания 6 красная сигнальная лампа 7 ручка датчика реле температуры МК 8 зеленая лампа индикация включения в сеть МК Малюнок Б 2 Пульт управл ння Рисунок Б 2 Пульт управления Figure В 2 Exterior control board 10
