Onkyo 4K TX-NR636 Black [16/24] Обнаружение и устранение неисправностей

Обнаружение и устранение неисправностей

2 3 5 7

FG9 H I

(Taiwanese model)

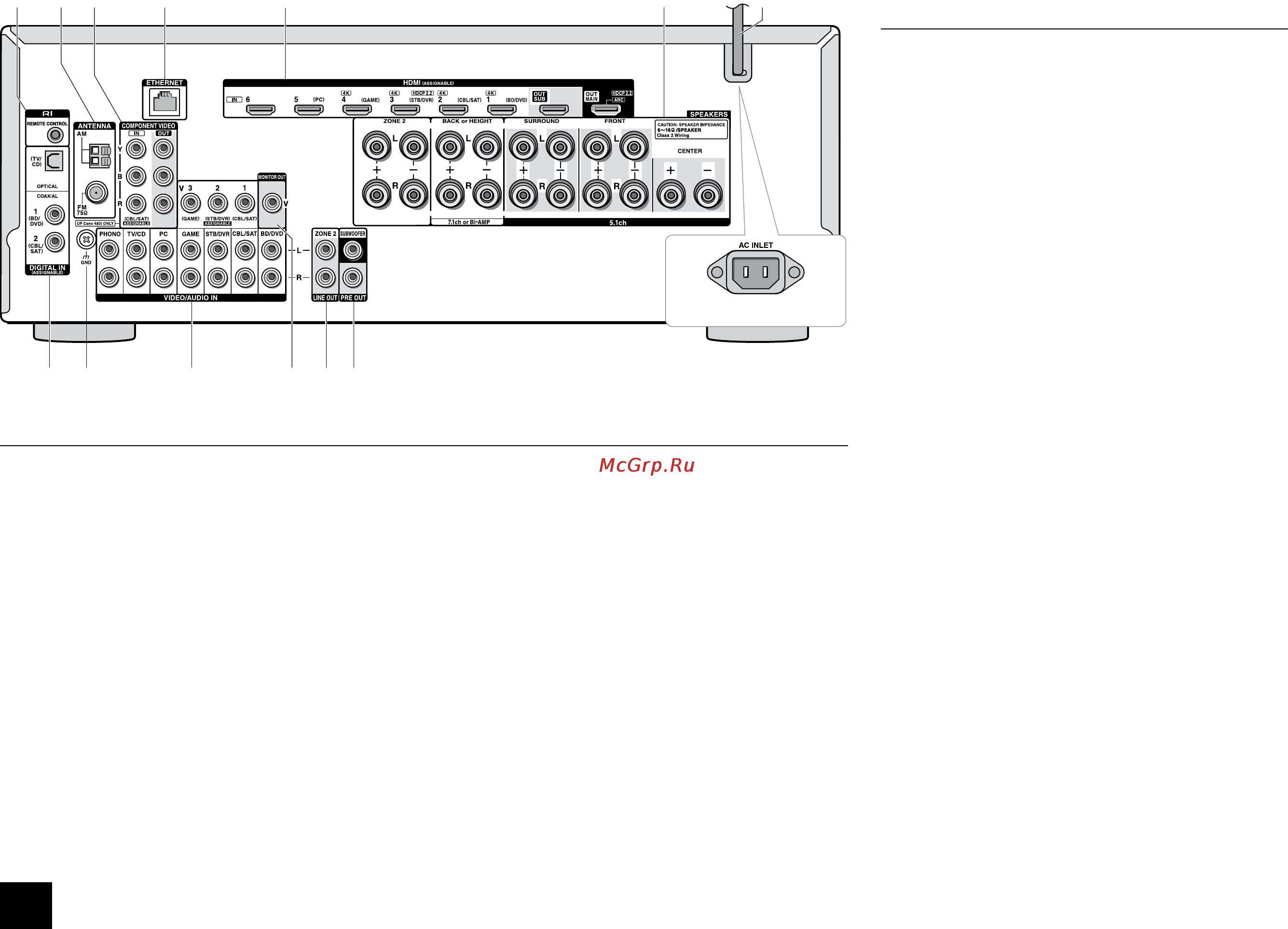

Задняя панель

1. Разъем дистанционного управления по шине RI:

продукт Onkyo с разъемом RI можно подсоединить и

синхронизировать управление с ресивером.

2. Разъемы FM антенна (75 Ом) и АМ антенна:

для

подсоединения прилагаемых антенн

3. Разъемы COMPONENT VIDEO IN и OUT:

Разъемы

компонентного видео.

4. Порт ETHERNET:

для соединения с локальной сетью.

5. Разъемы HDMI IN и OUT:

Для передачи цифровых аудио и

видео сигналов.

6. Клеммы SPEAKERS:

для подсоединения комплекта АС.

Для использования функции Zone, подсоедините колонки в

отдельной комнате к разъемам ZONE2 на ресивере.

7. Сетевой шнур

(Североамериканская, европейская,

австралийская и азиатские модели)

Разъем AC INLET (Модели для Тайваня):

для сетевого шнура

8. Разъемы DIGITAL IN COAXIAL/OPTICAL:

Для приема

цифровых аудио сигналов

9. Разъем GND:

Сюда подсоединяется провод заземления от

винилового проигрывателя

10. Разъемы композитного видео и аналогового аудио:

Для

приема цифровых и аналоговых аудио и видео сигналов.

11. Разъем MONITOR OUT V:

Для вывода видео сигналов на

подсоединенный монитор или телевизор.

12. Разъемы ZONE 2 LINE OUT:

Для вывода аналоговых

аудио сигналов на дополнительный усилитель в ZONE 2.

13. Разъем SUBWOOFER PRE OUT:

Для подсоединения

активного сабвуфера

Дисплей

Загорается в следующих случаях. "Z2": ZONE 2 выход

включен. / "HDMI": HDMI сигналы поступают и выбран

входной селектор HDMI. / "ARC": аудио сигналы поступают

с ARC-совместимого TV и выбран входной селектор TV/

CD. / "3D": на вход поступает 3D сигнал. / "USB" (*): выбран

вход «USB" и USB накопитель подсоединен. / "NET"

(*):выбран вход "NET" и ресивер подсоединен к сети. /

"DIGITAL": на вход поступают цифровые сигналы и выбран

входной селектор цифрового входа. / Индикаторы курсора:

управляется NET или USB.*"USB" и "NET" будут мигать,

если соединение неправильное.

Загорается, когда подсоединены наушники.

Загорается, когда управляется NET или USB.

Загорается в соответствии с типом входного цифрового

сигнала и режимом прослушивания.

5 Загорается, когда включена функция Music Optimizer.

6 Загорается в следующих случаях. "AUTO": режим

настройки автоматический. / "TUNED": прием AM/FM

радио.  мигает в процессе автоматической настройки.

/ "FM STEREO": прием FM стерео. / "RDS" (европейская,

австралийская и азиатские модели): прием передач с RDS.

"MUTING": мигает при приглушении звука.

Загорается в следующих случаях. "SLEEP": таймер сна

установлен. / "ASb" (Auto Standby): Auto Standby включен.

/ "ch": задан канал. / "Hz": задаются частоты кроссовера.

/ "m/ft": задаются расстояния до АС. / "dB": задаются

громкости АС.

Выводит различную информацию о типах входных

сигналов.

При нажатии на кнопку DISPLAY показывает тип

входных цифровых сигналов и режим прослушивания.
