Caiman BHV751S [10/12] Btr400s btr750s
![Caiman BTR750S [10/12] Btr400s btr750s](/views2/1149839/page10/bga.png)
20
GB

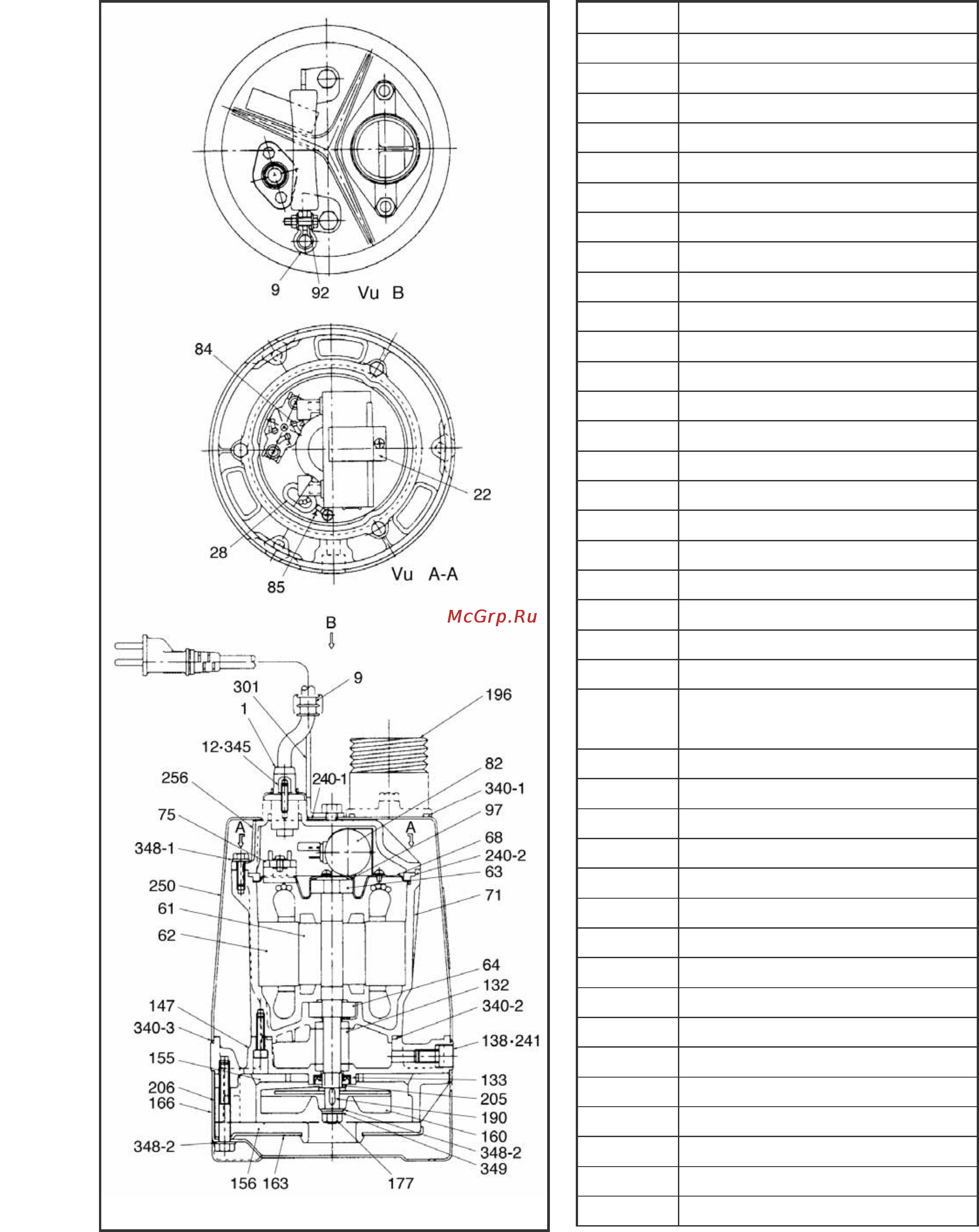

УСТРОЙСТВО
BTR400S, BTR750S
ПОЗ №
.
ОПИСАНИЕ
1
Силовой кабель
9
Обойма кабеля
12
Гайка
22
Обойма
28
Уплотнители
61
Ротор
62
Статор
63
Шарикоподшипник
(Верхний)
64
Шарикоподшипник
(Нижний)
68
Корпус подшипника
71
Корпус статора
75
Система экстр. остановки
82
Конденсатор
(Однофазный
)
84
Электропровод
85
Кабель заземления
92
Шайба
97
Волнистая шайба
132
Уплотнение вала
(мех. сальник
)
133
Сальник
138
Маслозаливная пробка
147
Уплотняющий кронштейн
156
Задняя крышка
160
Крыльчатка
(60HZ)
163
Крышка зоны всасывания
166
Сетка/фильтр
177
Гайка
190
Шпонка
196
Патрубок нагнетания
205
Гильза
206
Корпус насоса
240
Уплотнение
241
Прокладка
250
Корпус
256
Крышка электродвигателя
301
Ручка
340
Уплотнительное кольцо
345
Шпилька
348
Шайба
349
Пружинная шайба
