Зафиксируйте штифты трехточечной сцепки с помощью шплинтов.

Подсоедините карданный вал, убедившись, что предохранительный

фиксатор открыт.

Убедитесь, что длина открытого участка вложенной секции карданного

вала в крайнем сложенном положении составляет не менее 4-х см, а длина

наложения секций в крайнем раздвинутом положении – не менее 15 см.

(см. рис. 3)

Рекомендуется использовать карданный вал, оснащенный муфтой свободного хода,

если трактор не оборудован двойным сцеплением.

Муфта свободного хода позволяет останавливать вал, пока вращающиеся детали

измельчителя движутся по инерции (см. рис. 4).

ПОДСОЕДИНЕНИЕ К ТРАКТОРУ

Подсоедините подъемные рычаги трактора к сцепке измельчителя (см. рис. 5).

Вставьте штифт и зафиксируйте шплинтом. Подсоедините карданный вал

и проверьте правильность его подключения к механизму отбора

мощности. Внимательно изучите инструкции к карданному валу.

Подсоедините третью точку сцепки, убедившись, что ось ВОМ

параллельна поверхности земли. Во избежание ударов о землю во время

транспортировки удостоверьтесь, что третья точка расположена по центру,

когда оборудование находится в горизонтальном положении, стоя на

земле (см. рис. 6).

Убедитесь, что сцепной штифт имеет соответствующие параметры и

зафиксирован подходящим шплинтом.

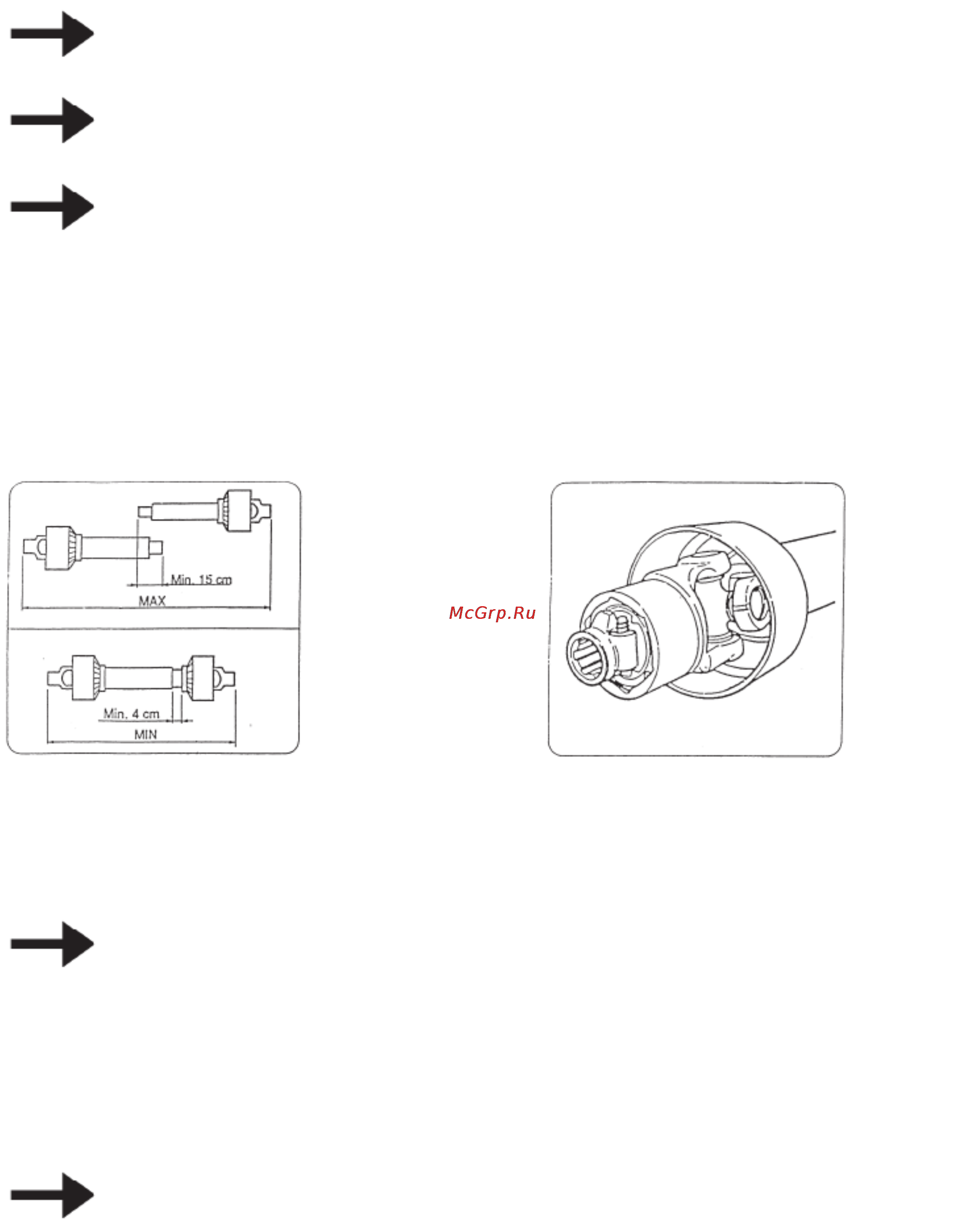

Рис. 3

Рис. 4
