RQT6628
4
Перед эксплуатацией
Подсоединения
Перед подсоединением
≥Отсоедините сетевой шнур питания переменного тока.
≥Выключите все оборудование и прочитайте соответствующие
инструкции по эксплуатации.
≥Описанные подсоединения оборудования являются
примерами.
≥Периферийное оборудование и дополнительные кабели
покупаются отдельно, если не указано обратное.

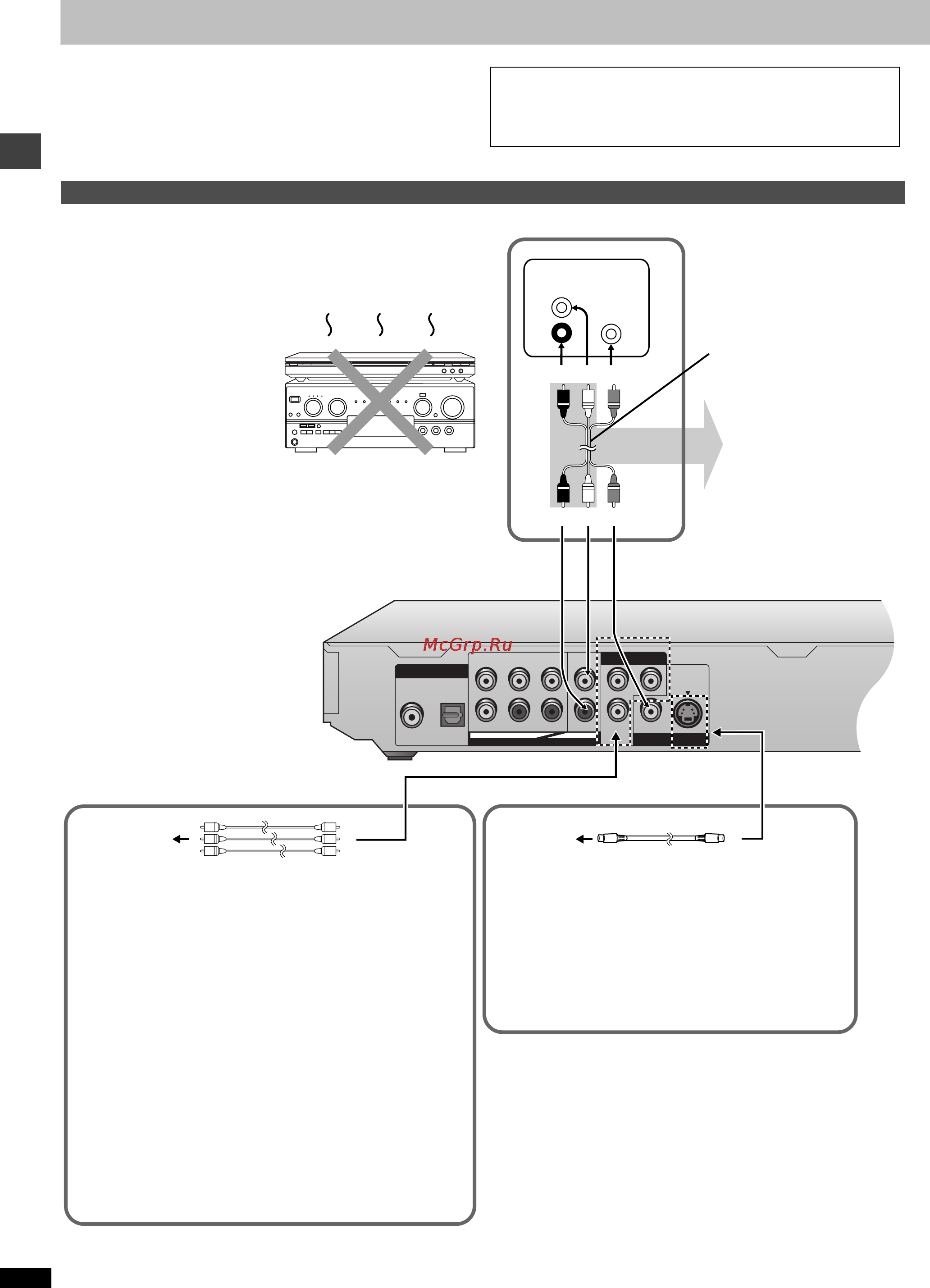

Подсоединение к телевизору
OPTICAL
CENTER
SUBWOOFER
SURROUND
LL
L
P
B
Y
P
R
RR
R
FRONT
COAXIAL
DIGITAL AUDIO OUT
(
PCM/BITSTREAM
)
5.1ch
AUDIO OUT
COMPONENT VIDEO OUT
(NTSC:480P/480I.PAL:576I)
VIDEO
OUT
S VIDEO
OUT
2ch
AUDIO
IN
L
R
VIDEO
IN
Телевизор
Аудио/видео
кабель
(прилагается)
красный белый желтый
∫ Основные соединения
Разъем COMPONENT VIDEO OUT
Эти разъемы могут использоваться как для чересстрочного, так
и для построчного вывода (➜ стр. 7), и обеспечивает более
четкое изображение, чем разъем S VIDEO OUT. Соединение,
используя эти разъемы, выводит раздельно сигналы цветности
(P
B/PR) и сигнал яркости (Y) для достижения высокой точности
при воспроизведении цветов. Описание разъемов компонентного
видеовхода зависит от телевизора или монитора (например, Y/
P
B/PR, Y/B-Y/R-Y, Y/CB/CR). Соедините разъемы соответствующих
цветов.
≥При выполнении этого соединения, убедитесь в том, что Вы
подсоединяете аудио кабели к соответствующим входным
разъемам на телевизоре.
Видео кабель (не прилагается)
Разъемы
телевизора
COMPONENT
VIDEO IN
∫ Для лучшего изображения
S-video кабель (не прилагается)
Разъем S VIDEO OUT
За счет разделения сигналов цветности (C) и яркости (Y)
при использовании разъема S-video достигается более
яркое изображение, чем при использовании разъема
VIDEO OUT. (Действительный результат зависит от
телевизора.)
≥При выполнении этого соединения, убедитесь в том, что
Вы подсоединяете аудио кабели к соответствующим
входным разъемам на телевизоре.
Разъем
телевизора
S VIDEO IN
Эта страница объясняет, как подсоединить аппарат к телевизору и
выполнить установки так, что Вы сможете слышать звук через
динамики телевизора.
Чтобы получить все преимущества от многоканального звука,
имеющегося на дисках DVD, Вы должны подсоединить усилитель и
динамики.
Не помещайте аппарат на
усилитель или на
оборудование, которое
может нагреваться.
Тепло может повредить аппарат.
Соедините Ваш аппарат непосредственно с Вашим
телевизором.
Не подсоединяйте аппарат через Ваш видеокассетный
магнитофон, когда устанавливаете Вашу домашнюю
развлекательную систему, так как изображение может
воспроизводиться неправильно из-за функции защиты от
копирования.
красный белый желтый
Вы можете подсоединить
аудио кабель к 2-
канальным входным
аудио разъемам
аналогового усилителя
или компонента системы,
чтобы наслаждаться
стерео или Dolby Pro
Logic.
