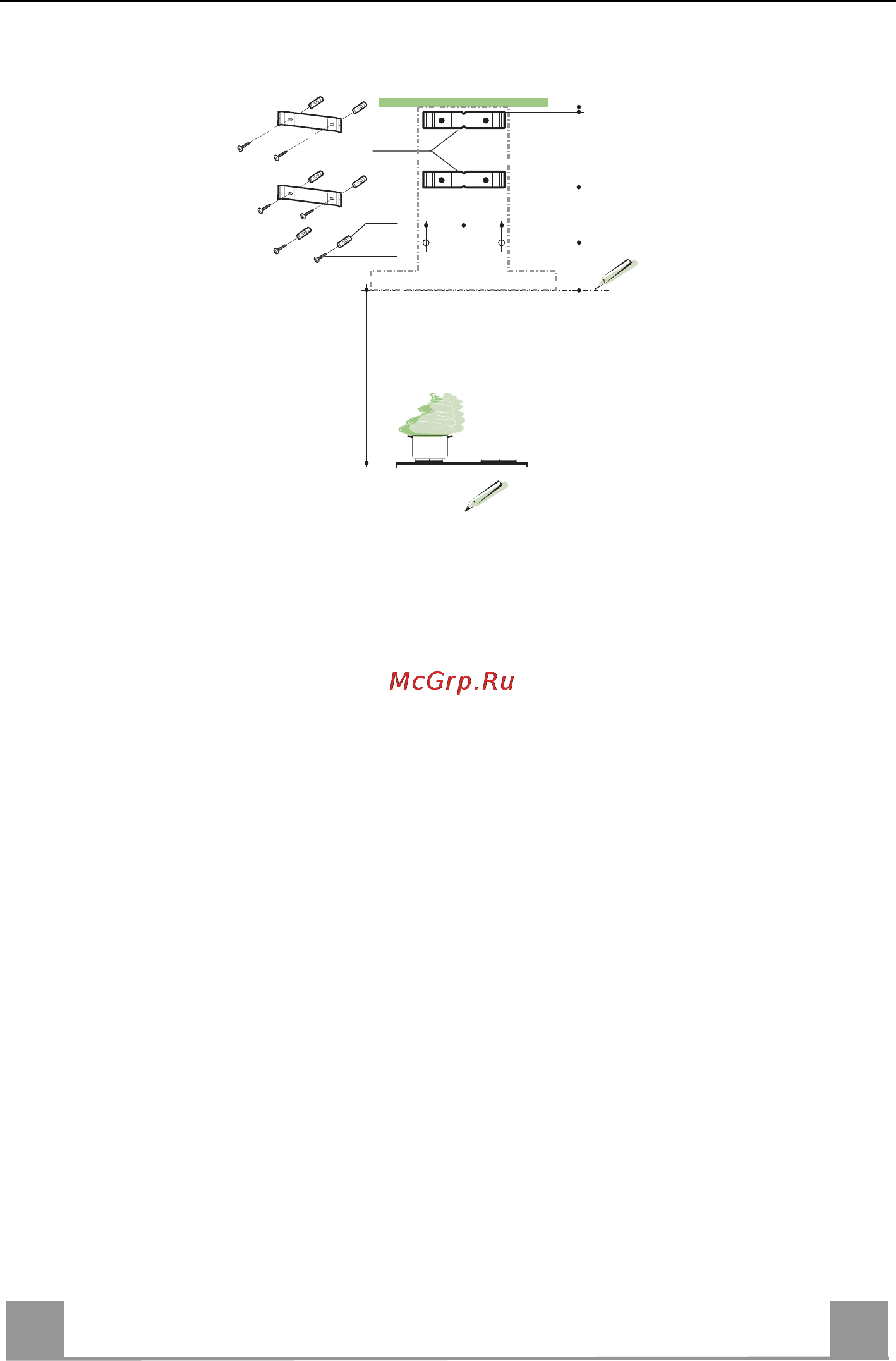

УСТАНОВКА Сверление стены и крепление скоб Провести на стене вертикальную линию до потолка или до верхнего предела по центру участка преду смотренного для установки вытяжки горизонтальную линию на высоте мин 650 мм от плиты Приложить как показано на рисунке скобу 7 2 1 к стене на расстоянии 1 2 мм от по толка или от верхнего предела выровняв ее центр прорези по исходной вертикаль ной линии Обозначить центры отверстий скобы Приложить как показано на рисунке скобу 7 2 1 к стене на расстоянии X мм под пер вой скобой X высота верхней части дымохода прилагаемого в комплекте выров нять ее центр прорези по исходной вертикальной линии Обозначить центры отверстий скобы Сделать как показано отметку на расстоянии 116 мм от исходной вертикальной ли нии и 340 мм над исходной горизонтальной линией Повторить эту операцию с противоположенной стороны В обозначенным точках просверлить отверстия 0 8 мм Вставить в отверстия вкладыши 11 Закрепить скобы комплектующими винтами 12а 4 2 х 44 4 Ввинтить 2 прилагаемых винта 12а 4 2 х 44 4 в отверстия крепления корпуса вытяж ки оставив расстояние 5 6 мм между стеной и головкой винта RU 62
