- 7 -

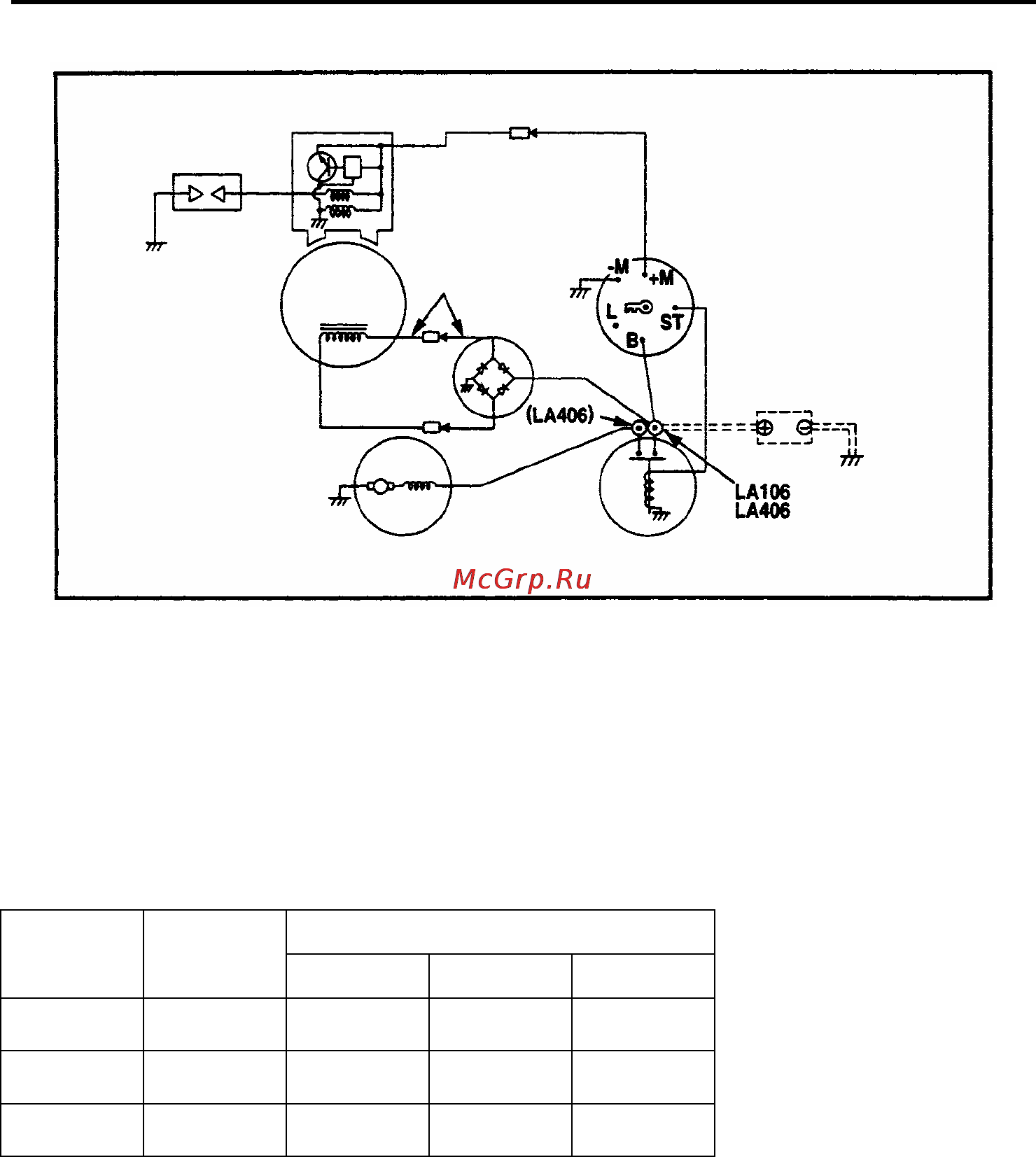

МОНТАЖНАЯ СХЕМА
КАБЕЛЬ ВЫКЛЮЧАТЕЛЯ
При использовании дистанционного ключа
зажигания для его подключения к
электромагнитному выключателю двигателя
выберите провода соответствующего калибра.
Калибр кабеля
Длина
кабеля
Диаметр
кабеля
AWG (BS) BWG JIS
Менее
1,5 м
1,5 мм 14 16 AV 1,25
От 1,5
до 3 м
1,9 мм 12 14 AV2
От 3
до 5 м
2,4 мм 10 13 AV3
Свеча
зажигания
Узел катушки
зажигания
Черный
Черный
Черный
Катушка
зарядки
Синий
Синий
Ключ зажигания
Голубой
Д
иодн.
выпрямит.
Красный
Зелен.
А
ккумуляторная
батарея 12 В
емкостью 24 Ач
Пусковой
двигатель
Электромагн. выкл.
Зелен.
Провод
заземления
Содержание
- Двигатели моделей 1
- Ен36d 41d eh36ds 41ds 1
- Руководство по эксплуатации 1
- Предисловие 2
- Содержание 3
- Выхлоп работающего двигателя 5
- Меры предосторожности 5
- Меры предосторожности при заправке двигателя топливом 5
- Противопожарные меры предосторожности 5
- Защитный кожух защитный кожух 6
- Расположение двигателя 6
- Проверка состояния двигателя перед запуском 7
- Компоненты 8
- Осторожно 9
- Проверка двигателя перед запуском 9
- Проверка уровня масла 9
- Проверка уровня топлива 9
- Аккумуляторная батарея 10
- Двигатели с электростартером 10
- Примечание 10
- Проводка 10
- Части которые необходимо подготовить 10
- Кабель выключателя кабель выключателя 11
- Монтажная схема монтажная схема 11
- Воздушной заслонкой воздушной заслонкой 12
- Выключатель 12
- Запуск 12
- Краник для спуска топлива 12
- Работа вашего двигателя 12
- Ручка управления 12
- Рычаг регулировки 12
- Скорости вращения 12
- Стартер 12
- Воздушной заслонкой воздушной заслонкой 13
- Зажигания двигатели зажигания двигатели 13
- Примечание 13
- Работа 5 положение ключа 13
- Ручка управления 13
- Рычаг регулировки скорости вращения 13
- С электростартером с электростартером 13
- Выключатель 14
- Зажигания двигатели зажигания двигатели 14
- Краник для спуска топлива 14
- Останов 1 рычаг регулировки скорости вращения 14
- Положение ключа 14
- Примечание 14
- С электростартером с электростартером 14
- Стартер 14
- Остановка двигателя с помощью краника остановка двигателя с помощью краника для спуска топлива 15
- Достаточен ли уровень компрессии 16
- Если двигатель не запускается 16
- Поиск и устранение неисправностей без особых усилий 16
- Смачивается ли свеча зажигания бензином 16
- Предупреждение 17
- Инструкции по эксплуатации датчика уровня масла 18
- Исправен ли ваш датчик 18
- Повторный запуск 18
- Примечание 18
- Устанавливается по дополнительному заказу 18
- График технического обслуживания 19
- Ежедневные осмотры 19
- Перед запуском двигателя проверяйте следующее 19
- Периодические проверки 19
- Периодическое техническое обслуживание является жизненно важным условием для безопасной и эффективной эксплуатации вашего двигателя периодичность проведения технического обслуживания приведена в расположенной ниже таблице следующий график разработан для технического обслуживания двигателей с нормальной интенсивностью эксплуатации 19
- Внимание 20
- Осмотр свечи зажигания 20
- Приемы технического обслуживания 20
- Смена масла 20
- Очистка воздушного фильтра 21
- Очистка топливного фильтра не курить 21
- Замена топливного шланга 22
- Проверка аккумуляторной батареи двигатель с электростартером 22
- Проверка затяжки болтов гаек и винтов 22
- Моторное масло 23
- Очистка перед хранением 23
- Подготовка к хранению 23
- Слив топлива из двигателя не курить 23
- Eh36ds 24
- Eh41ds 24
- Ен36d 24
- Модель двигателя 24
- Технические характеристики 24
